100-277VAC Konstantstrom 0 10 V dimmbar Klasse P 40 W LED-Streifenlicht-Treiber-Netzteil für LED-Leuchten
100-277VAC Konstantstrom 0 10 V dimmbar Klasse P 40 W LED-Streifenlicht-Treiber-Netzteil für LED-Leuchten
100-277VAC Konstantstrom 0 10 V dimmbar Klasse P 40 W LED-Streifenlicht-Treiber-Netzteil für LED-Leuchten
Ultradünn 0-10V dimmbares 40W LED-Netzteil mit Aluminiumgehäusedesign für hervorragende Wärmeableitung, geeignet für den Außeneinsatz in trockenen und feuchten Räumen. Geeignet für die Installation mit LED-Beleuchtung oder mobilen Beschilderungsbeleuchtungsprojekten.
Spezifikation
| Modell | SMT-WDI040-CDA | ||
| Zertifikat | ENEC / UL / cUL / FCC / SELV / CE / ROHS / Reach / Klasse P / Typ HL / UKCA | ||
| Ausgabe | Gleichspannung | 3-42 V | |
| Aktuelle Regelung | ±2 % | ||
| Aktuelle Welligkeit | <4 % | ||
| Überschwingstrom | <0,1 % | ||
| Nennstrom | 400–1400 mA (Der Ausgangsstrom kann innerhalb dieses Bereichs mittels NFC beliebig eingestellt werden) | ||
| Nennleistung | 40 W | ||
| Eingang | Spannungsbereich | 100-277 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor (typ.) bei Volllast | >0,98 bei 120 V AC >0,96 bei 230 V AC >0,93 bei 277 V AC | ||
| THD (typ.) bei Volllast | ≤13 % bei 120 V AC ≤17 % bei 230 V AC ≤23 % bei 277 V AC | ||
| Wirkungsgrad (typ.) bei Volllast | >83 % bei 120 V AC >83 % bei 230 V AC >82 % bei 277 V AC | ||
| Wechselstrom (max.) | 0,51 A | ||
| Einschaltstrom (typ.) | 5,5 A, 50 %, 78us bei 120 VAC; 10,5 A, 50 %, 76us bei 230 VAC; 12,5 A, 50 %, 78us bei 277 VAC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Konstantstrommodus, kann nach abnormaler Beseitigung automatisch wiederhergestellt werden | |
| Überlast | ≤110 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch; Bei einer Umgebungstemperatur über 60 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch; |
||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Vibration | 10~500 Hz, 5G 12 Minuten/Zyklus, jeweils 72 Minuten in den X-, Y- und Z-Achsen | ||
| Sicherheit & EMV | Sicherheitsstandards | Amerikanische Vorschriften: | Europäische Vorschriften: |
| UL8750 CAN/CSA-C22.2 Nr. 250.13 (USA);E495946 | EN61347-1 EN61347-2-13 | ||
| Spannungsfestigkeit | Amerikanische Vorschriften: | Europäische Vorschriften: | |
| I/PO/P: 3,75 KV AC; I/P-FG: 1,88 KV AC; O/P-FG: 1,88 KV AC | I/PO/P: 3,75 KV AC; I/P-FG: 1,5 KV AC; O/P-FG: 0,5 KV AC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | ||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Differenzialmodus 2 KV, Gleichtakt 4 KV | ||
| EMV-Emission | Amerikanische Vorschriften: | Europäische Vorschriften: | |
| FCC 47 CFR Teil 15, Unterteil B (USA) | EN55015 EN 61000-3-3 | ||
| Sonstige | Nettogewicht | 0,5 kg | |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x B x H) | ||
| Verpackung | 380*295*210mm 30 Stück /Karton | ||
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei 120 VAC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Toleranz: beinhaltet Einstelltoleranz und Lastregulierung. | |||
Mechanische Spezifikation
| Amerikanischer Drahtdurchmesser | |
| LN30 | |
| Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3C*18AWG) |
| Ausgangskabel | Schwarz (V+) Weiß und Grau (CW-) Gelb (WW-) (3C*18AWG) |
| Signalkabel | Lila (D+) Rosa (D-) (2C*18AWG) |
| Bemerkungen: | |
Warm Tipp S :
Empfohlener max. Stromtragfähigkeit (A) = Drahtdurchmesser (mm 2 ) x 10A/mm 2 .
Zum Beispiel: 1 mm 2 Ausgangskabel, empfohlener max. Stromtragfähigkeit (A) = 1 mm 2 x 10A/mm 2 =10A
Dimmbetrieb
Mit einem Dimmen ---0-10/ 1-10 V / 10V PWM/ Potentiometer Dimmen
NFC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW) in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers.
Adresse einfach per NFC festlegen
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibzugriff) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Verwandte Produkte
|

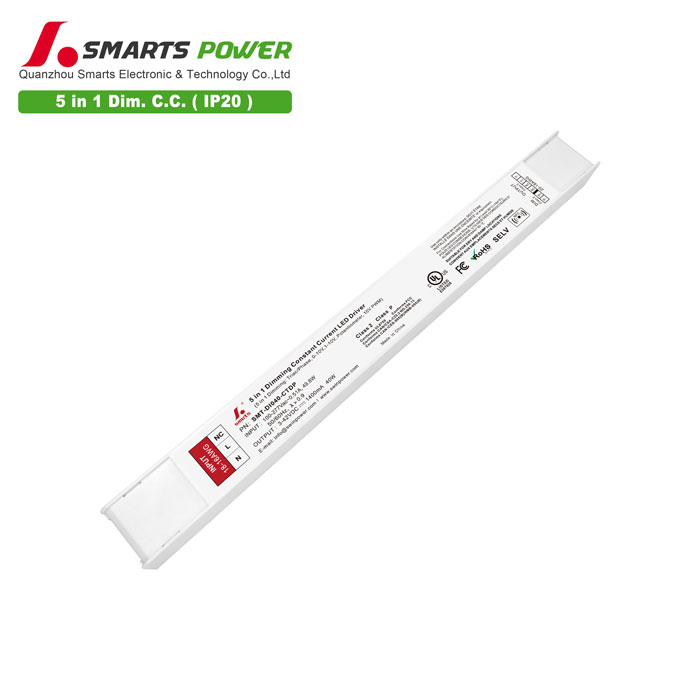

Modus: SMT-DI040-CTDP Eingangsspannung: 100-277 V AC
