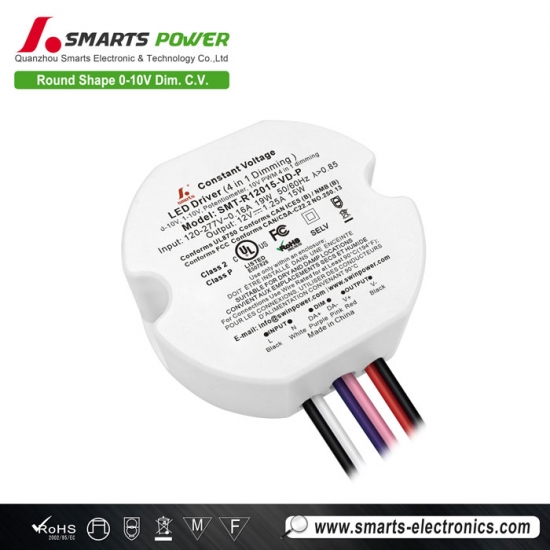

120–277 V AC, runde Form, dimmbarer Konstantspannungs-LED-Treiber (0–10 V, 12 V/24 V, 15 W)
Kompakter 15-W-LED-Treiber mit 0–10-V-Dimmung und Konstantspannung. Er bietet einen stufenlosen, stabilen und flimmerfreien Dimmbereich von 0–100 %, verfügt über einen umfassenden mehrstufigen Schutz gegen Kurzschlüsse, Überhitzung und Überlastung und entspricht den internationalen Sicherheitsbestimmungen für Beleuchtungstechnik.
Spezifikation
| Modell | SMT-R12015-VD-P | SMT-R24015-VD-P | SMT-R48015-VD-P | |
| Zertifikat | UL-Anmeldung / RoHS / SELV | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Bemessungsstrom | 1,25 A | 0,625A | 0,31A | |
| Nennleistung | 15 W | |||
| Spannungstoleranz | ±0,5 V | |||
| Eingang | Spannungsbereich | 120-277 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor bei Volllast | ≥0,98 bei 120 V AC ≥0,9 bei 277 V AC | |||
| THD (typ.) bei Volllast | ≤10 % bei 120 V AC ≤20 % bei 277 V AC | |||
| Wirkungsgrad bei Volllast |
≥73 % bei 120 V AC
≥76 % bei 277 V AC |
≥77 % bei 120 V AC
≥80 % bei 277 V AC |
≥79 % bei 120 V AC
≥81 % bei 277 V AC |
|
| Wechselstrom (Max.) | 0,18A | |||
| Einschaltstrom (typ.) | 1,62 A, 42 µs bei 50 % ISpitze, 120 V AC; 6,72 A, 36 µs bei 50 % ISpitze, 277 V AC | |||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55℃±5℃ wird die Leistung auf 50 % reduziert;
Bei einer Umgebungstemperatur über 60℃±5℃ wird der Ausgang abgeschaltet; Wenn die Temperatur auf 45℃±5℃ gesenkt wird, kehrt die Leistung zu 100% zurück. |
|||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | ||
| Gehäusetemperatur (Tc) | 90℃ | |||
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 72 Minuten | |||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit | I/PO/P:1,88 kVAC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | |||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | |||
| EMV-Emission | FCC 47 CFR Teil 15, Unterabschnitt B | |||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 1 kV | |||
| Andere | Nettogewicht | 0,103 kg | ||
| Dimension | 54*48,2*24mm (Φ*B*H) | |||
| Verpackung | 380 x 290 x 155 mm, 100 Stück/Karton | |||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei Nennlast für 120 VAC und 25℃ Umgebungstemperatur gemessen. | |||
| 2. Um eine lange Lebensdauer zu gewährleisten, ist bei niedriger Eingangsspannung eine reduzierte Ausgangsleistung erforderlich. | ||||
|
|
|
|

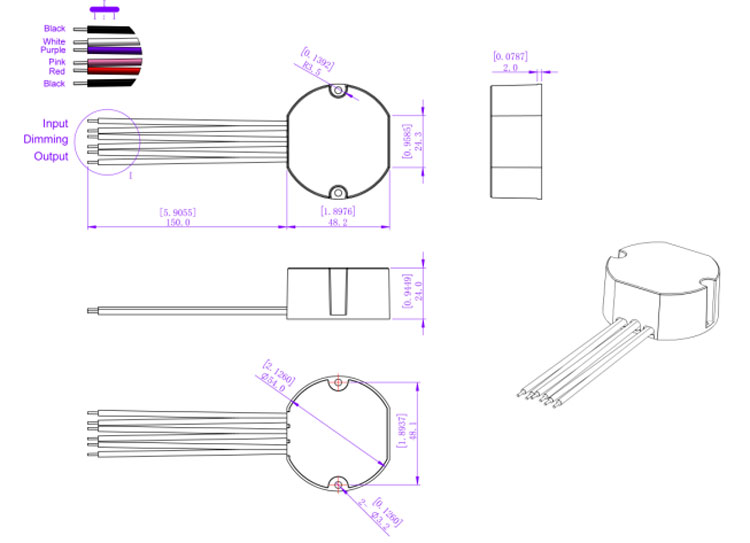

Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 150 |
| 13A | 194 | |
| 16A | 239 | |
| 20A | 299 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf der Annahme, dass die maximale Umgebungstemperatur 50 °C beträgt.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |
| Eingangsleitung | Schwarz (L) Weiß (N) (2*18AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*22AWG) |
| Dimmdraht | Lila (DMX+) Braun (DMX-) Rosa (GND) (3*22AWG) |

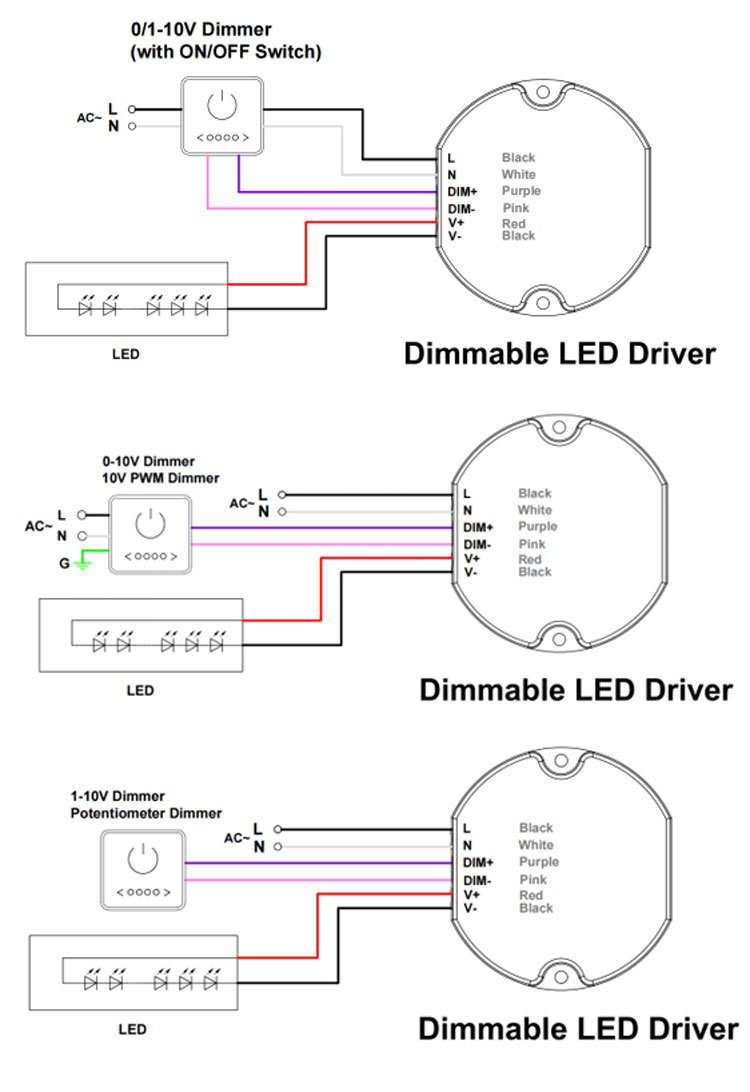

Dimmbetrieb
Verwendung einer Dimmstufe ---0-10V/ 1-10V/ 10V PWM/ Potentiometer-Dimmung

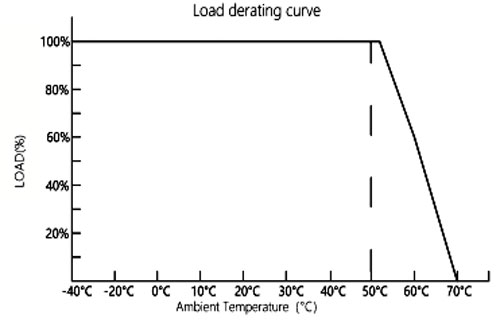

Derating-Kurve
1. Um ihre Lebensdauer zu verlängern, beachten Sie bitte die Derating-Kurve und reduzieren Sie die Leistung entsprechend der Temperatur.
2. Bitte beachten Sie, dass der Temperaturanstieg von LED-Leuchten über einen längeren Zeitraum zu einem Anstieg ihrer Leistung führt.
Daher empfehlen wir, dass das Netzteil eine gewisse Lastreserve vorsieht, um eine Überlastung zu vermeiden.
