12 V 24 V 120 W PWM-Ausgang Triac & 0–10 V dimmbare LED-Treiber-Stromversorgung wasserdicht IP65

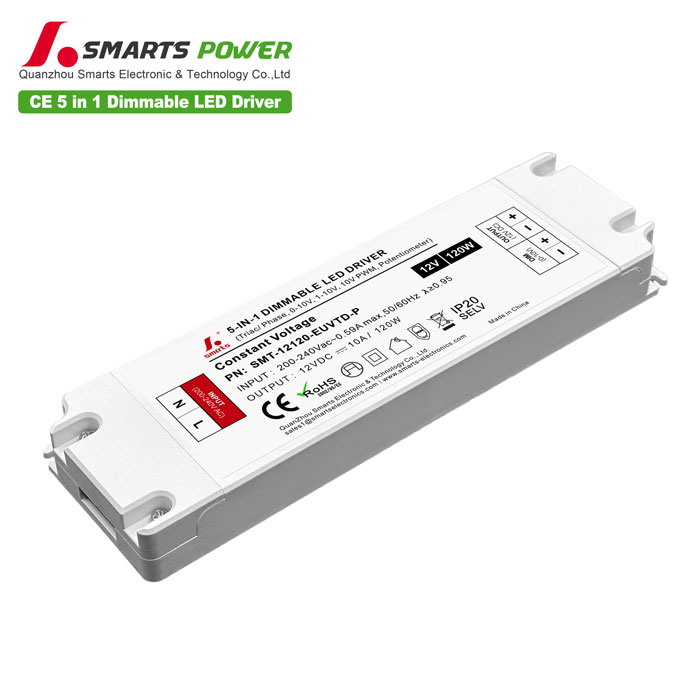

Smartspower neues Produkt CE-zertifiziert5 in 1 dimmbares 120W 12V 24V LED-NetzteilDimmbereich: 0,1–100 % ultratiefes Dimmen. Entspricht den europäischen Sicherheitsvorschriften für Beleuchtung und wird hauptsächlich in Europa verkauft.
Spezifikation
| Modellnummer | SMT-12120-EUVTD-A | SMT-24120-EUVTD-A | |
| Ausgabe | Nennleistung | 120 W | |
| Nennspannung | DC12V | DC24V | |
| Nennstrom | 10A | 5A | |
| Spannungstoleranz | ±0,5 V | ||
| Spannungsregelung | ±0,5 % | ||
| Lastregelung | ±1 % | ||
| Eingang | Spannungsbereich | 200-240 V | |
| Frequenzbereich | 47-63 Hz | ||
| Effizienz (typ.) | 87 % bei 230 V AC | 89 % bei 230 V AC | |
| Klirrfaktor | THD ≤ 20 % (bei 100 % Last) | ||
| Leistungsfaktor (typ.) | 0,99 bei 230 VAC (volle Belastung) | ||
| Wechselstrom (typ.) | 0,6 A | ||
| Einschaltstrom (Typ.) | <20A | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Hiccup-Modus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde. | |
| Überladung | Intelligente Reduzierung der Ausgangsspannung, automatische Wiederherstellung oder erneutes Einschalten zur Wiederherstellung | ||
| Übertemperatur | 100 °C ± 10 °C schaltet die Ausgangsspannung ab und stellt sich nach dem Abkühlen automatisch wieder her. | ||
| Schutzklasse | II | ||
| Umfeld | Arbeitstemperatur. | Tcase = -40 °C bis +60 °C (siehe Abschnitt „AUSGABELAST vs. TEMPERATUR“) | |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagertemperatur Luftfeuchtigkeit | -40 ~ +90, 10 ~ 95% relative Luftfeuchtigkeit | ||
| Temperaturkoeffizient | ±0,03 %/°C (0–50 °C) | ||
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, Periode jeweils 72 Minuten entlang der X-, Y- und Z-Achse | ||
| Sicherheit & EMV | Sicherheitsstandards | EN613471, EN61347-2-13 | |
| Spannungsfestigkeit | I/PO/P: 3KVAC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % relative Luftfeuchtigkeit | ||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| Elektromagnetische Felder | EN62493-2010 | ||
| Sonstiges | IP-Schutzart | IP20 | |
| Gewicht | 0,3 kg | ||
| Größe | L185xB56xH19mm | ||
 |
 |
 |
 |

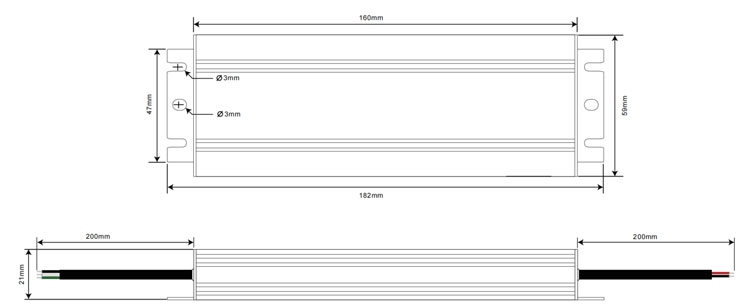

Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 6 |
| 13A | 8 | |
| 16A | 9 | |
| 20A | 12 | |
| 25A | 15 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 35 | |
Notiz:
1. Die oben genannten Mengen der an den Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
Dimmbetrieb

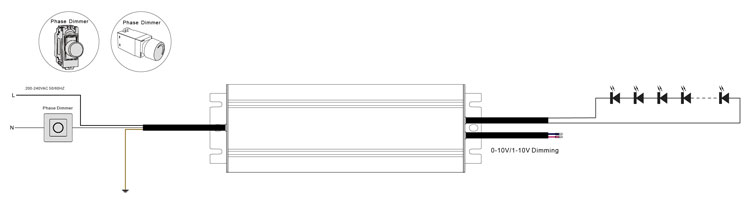

Mit einem Dimmer ---TRIAC/Phasenabschnitt-Dimmen
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der AC-Phasenleitung (L) durch Anschluss eingestellt werden
ein Phasen-/Triac-Dimmer oder eine Beleuchtungsanlage.
2. Arbeiten mit Vorwärtsphasen-/Anstiegsflanken-, MLV- und Rückwärtsphasen-/Abstiegsflanken-, ELV-, TRIAC-Dimmern oder Lichtsystemen.
3. Min. Belastung beträgt ca.10 %
Bitte versuchen Sie, Dimmer mit einer Leistung zu verwenden, die mindestens 1,5-mal so hoch ist wie die Ausgangsleistung des Treibers.

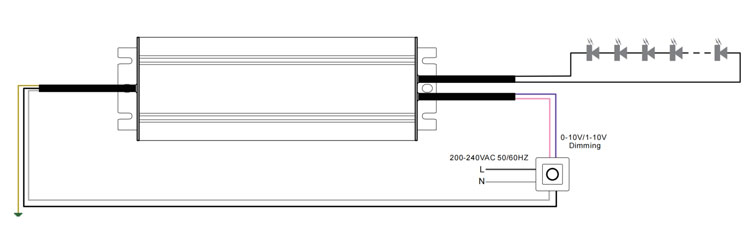

Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
(Der Treibereingang ist mit dem Dimmer verbunden.)

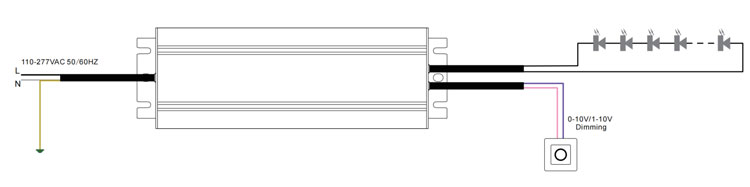

Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
(Der Treiber wird unabhängig mit dem Eingang verbunden.)
Verwandte Produkte
CE-zertifiziert, 120 W KunststoffgehäuseCKonstantspannungs-Triac und dimmbares 0-10-V-LED-NetzteilDer Dimmbereich liegt zwischen 0,1 und 100 % und ist flimmerfrei. Geeignet für die Installation dimmbarer LED-Beleuchtungsprojekte im Innenbereich. Mit 7 Jahren Garantie.
Modus:SMT-12120-EUVTD-P Eingangsspannung: 200-240 V AC
Größe : 185*56*19MM |
