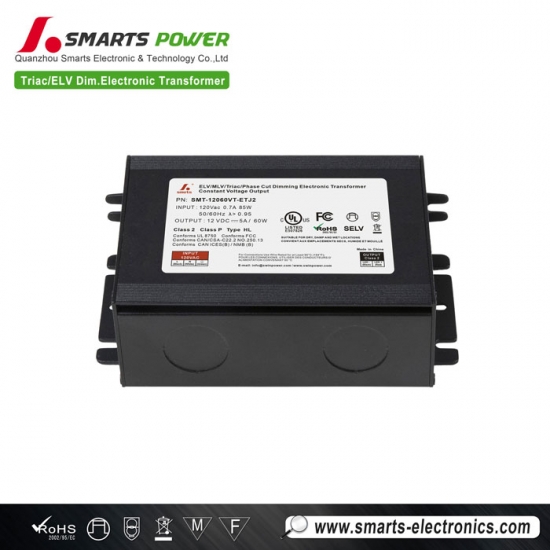

12V/24V Klasse 2 Dimmbarer LED-Treiber ELV Dimm. Elektronischer Transformator 60W für Innenräume
Das60W TRIAC-dimmbarer elektronischer TransformatorEs ist auch im Dauerbetrieb energieeffizient. Es unterstützt die Dimmmodi TRIAC, ELV und MLV und ist mit gängigen Dimmern kompatibel. Es ist wasserdicht und feuchtigkeitsbeständig und eignet sich daher für trockene und feuchte Umgebungen. Es ist FCC-, RoHS-, SELV- und REACH-zertifiziert, die UL-Zertifizierung ist beantragt, und es wird mit einer 5-Jahres-Garantie geliefert.
Spezifikation
| Modell | SMT-12060VT-ETJ2 | SMT-24060VT-ETJ2 | |
| Zertifikat | UL / FCC / ICES-005 / Klasse P / Klasse 2 / Typ HL / SELV / RoHS / REACH | ||
| Ausgabe | Gleichspannung | 12 V | 24 V |
| Spannungstoleranz | ±1V | ±1,5 V | |
| Bemessungsstrom | 5,0 A | 2,5 A | |
| Nennleistung | 60 W | ||
| Eingang | Spannungsbereich | 120 V Wechselstrom | |
| Frequenzbereich | 50 / 60 Hz | ||
| Leistungsfaktor (typ.) | >0,95 | ||
| Gesamtklirrfaktor | THD | ||
| Effizienz (typ.) | 88 % bei 120 V AC | ||
| Wechselstrom (typ.) | 0,7A | ||
| Leckstrom | |||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | |
| Betriebsfeuchtigkeit | 20 ~ 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagertemperatur, Luftfeuchtigkeit | -40 bis +90, 10 bis 95 % relative Luftfeuchtigkeit | ||
| Temperaturkoeffizient | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10–500 Hz, 5 G, 10 min/Zyklus, Periode jeweils 60 min entlang der X-, Y- und Z-Achse | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P:1,88 kVAC | ||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||
| EMV-Emission | CFR47 FCC Teil 15 Unterabschnitt B:2020; ICES-005 Ausgabe 5; ANSI C63.4a-2017 | ||
| Andere | Gewicht | 0,35 kg | |
| Dimension | Siehe mechanische Spezifikation | ||
| Verpackung | 36*24*19 cm (20 Stück/Karton) | ||
 |
 |
 |
 |
Mechanische Spezifikation

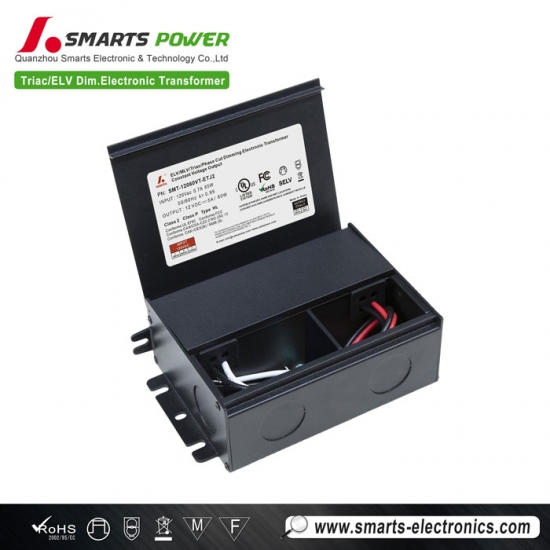

1. Eingang mit Klemmen, an die die stromführenden schwarzen (L) und neutralen weißen (N) Drähte für Wechselstrom angeschlossen werden;
2. Ausgang LED SEC: Ausgang Pluspol Rot (LED+), Ausgang Minuspol Schwarz (LED-). An die LED-Leuchte anschließen.
Warme Tipps:
1. Empfohlener Drahtdurchmesser: Eingang 0,75–2 mm2Ausgang: 0,5–2 mm2Die
2. Alle weiteren Wünsche können wir erfüllen.
Dimmbetrieb
■ Anweisung:
1. Prüfen Sie vor der Inbetriebnahme, ob die Nenneingangsspannung des Netzteils im Bereich der marktüblichen Spannung liegt.
2. Achten Sie auf die Unterscheidung zwischen Eingangs- und Ausgangsleitungen des Netzteils, um Schäden an der Stromversorgung oder unnötige Sicherheitsunfälle durch Verpolung zu vermeiden.
3. Die Netzteile dürfen nicht übereinander gestapelt werden. Der Installationsabstand zwischen den Netzteilen muss mindestens 10 cm betragen. Mehrere Netzteile sollten in beengten Räumen installiert werden. Die Umgebungstemperatur sollte während des Betriebs 55 °C nicht überschreiten; Beispiele hierfür sind Verteilerkästen.
4. Um die Lebensdauer des Netzteils zu verlängern, sollte das Netzteil in einer Umgebung installiert werden, die eine möglichst gute Wärmeableitung ermöglicht.
5. Mit steigender Umgebungstemperatur nimmt die vom Netzteil verbrauchte Leistung allmählich ab, und die Lebensdauer des Netzteils verkürzt sich ebenfalls allmählich.
6. Nicht unter anormalen Lasten verwenden: Überlastung kann zu Schäden am Netzteil führen, und extrem geringe Lasten können zu Fehlfunktionen des Netzteils führen.
7. Um die Sicherheit zu gewährleisten und Störungen zu reduzieren, stellen Sie bitte sicher, dass der Erdungsdraht zuverlässig geerdet ist.
8. Falls der LED-Treiber nicht ordnungsgemäß funktioniert, führen Sie bitte keine Reparaturen in Eigenregie durch, sondern kontaktieren Sie uns:sales1@smartselectronics.com Oder rufen Sie uns an: 0086-595-27256889
Verwandte Produkte

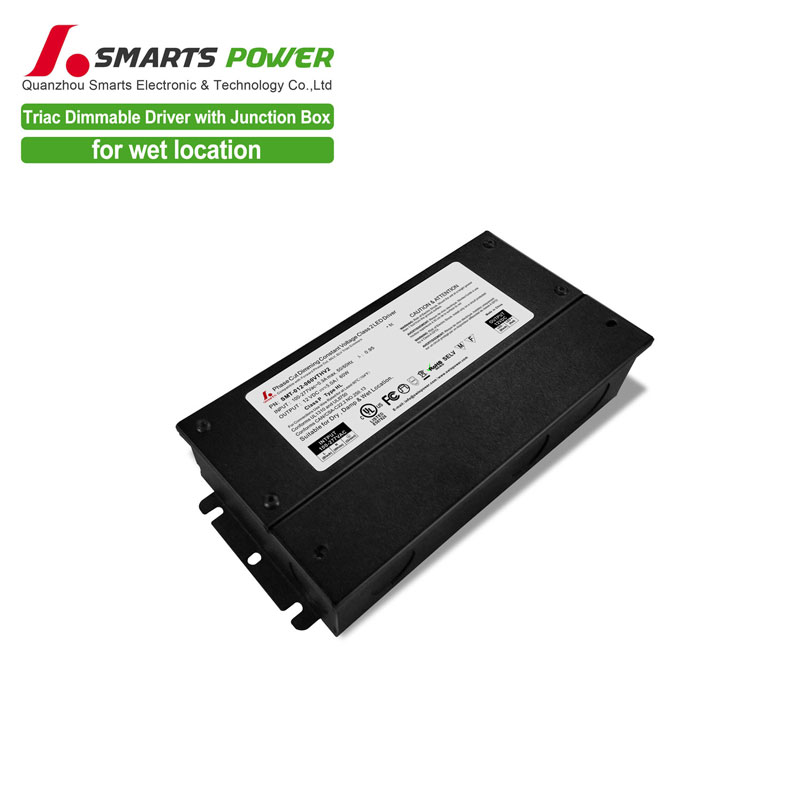

 Triac-dimmbares LED-NetzteilMit integrierter Anschlussdose. Das Ganzmetallgehäuse sorgt für optimale Wärmeableitung. Entspricht internationalen Sicherheitsstandards für Beleuchtung und wird mit einer erweiterten 7-Jahres-Garantie geliefert.
