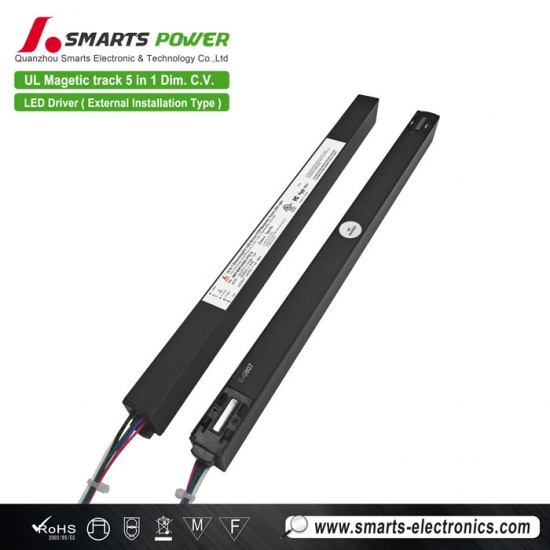

Das Magnetbahn Triac und 0,10 V Konstantspannungs-LED-Treiber verfügt über eine integrierte aktive PFC (Power Factor Correction) für bis zu 91 % Wirkungsgrad. Es bietet sowohl PWM- als auch Buck-Modus. Diese magnetische LED-Leuchte ist ideal für Küchen, Esszimmer, Wohnzimmer und Schlafzimmer. Das Netzteil ist in der Schiene verborgen.
Spezifikation
| Modell | SMT-EMT24100-VTD-A | SMT-EMT48100-VTD-A | |
| Zertifikat | UL/ SELV / FCC / RoHS / REACH | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Spannungstoleranz | ±1,5 % | ±1 % | |
| Spannungsregelung | ≤0,5 % | ||
| Nennstrom | 4.17A | 2,08 A | |
| Nennleistung | 100 W | ||
| Lastregelung | ±1 % | ||
| Eingang | Spannungsbereich | 110-277 V Wechselstrom | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor (typ.) bei Volllast | 0,99 bei 120 V AC, 0,95 bei 277 V AC | ||
| THD (typ.) bei Volllast | <20 % bei 120 V AC und 277 V AC | ||
| Wirkungsgrad (typ.) bei Volllast | ≥88,5 % bei 120 V AC ≥91 % bei 277 V AC | ≥88,5 % bei 120 V AC ≥91 % bei 277 V AC | |
| Wechselstrom (max.) | 1,2 A | ||
| Einschaltstrom (typ.) | 17 A, 810 us bei 50 % Ipeak 110 VAC; 38 A, 148 us bei 50 % Ipeak 277 VAC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |
| Überlast | ≤120 % Konstantstrommodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | ||
| Übertemperatur | 100℃±10℃ schaltet Ausgangsspannung ab, automatische Wiederherstellung nach Abkühlung | ||
| Umfeld | Arbeitstemperatur. | -40~+60℃ (siehe Derating-Kurve unten) | |
| Arbeitsfeuchtigkeit | 20 – 90 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Sicherheit & EMV | Sicherheitsstandards | UL8750 (USA) | |
| Spannungsfestigkeit | I/P-0/P: 1,8 KVAC I/PF/G: 1,8 KVAC O/PF/G: 0,5 KVAC (US) | ||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | ||
| EMV-Emission | FCC Teil 15 Unterteil B (USA) | ||
| Stoßspannungsfestigkeitstest | Unterschiedlicher Modus: 2 KV, Gleichtakt: 4 KV | ||
| Sonstige | Nettogewicht | 0,4 kg | |

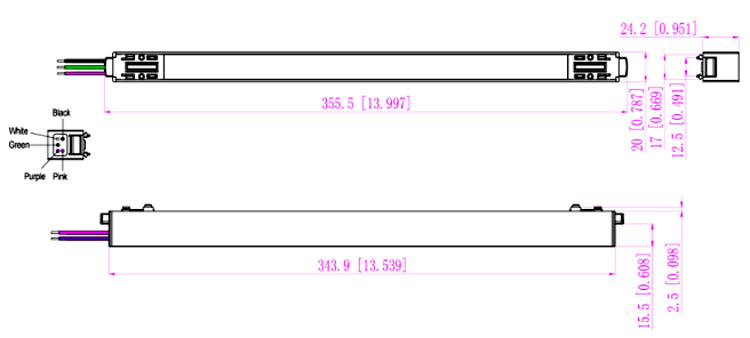

| Dimension | 355,5 x 20 x 24,2 mm (L x B x H) | ||
| Verpackung | 50 Stück/Karton | ||
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei 120 VAC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Bei niedriger Eingangsspannung ist eine Leistungsreduzierung erforderlich, um eine lange Lebensdauer zu gewährleisten. | |||
Mechanische Spezifikation
| Amerikanischer Drahtdurchmesser MGR101 | |
| Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3 x 18 AWG) |
| Ausgabe | Einbettung der Schiene und durch die Führungsschiene Treiberausgangsstrom |
| Dimmkabel | Lila (D+) Rosa (D-) (2 x 0,35 mm²) |
| Hinweis: Bitte stellen Sie sicher, dass Sie diese richtig anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte | |
Warme Tipps:
Empfohlener max. Stromtragfähigkeit (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, empfohlener max. Strom (A) = 1 mm² x 10 A/mm² = 10 A

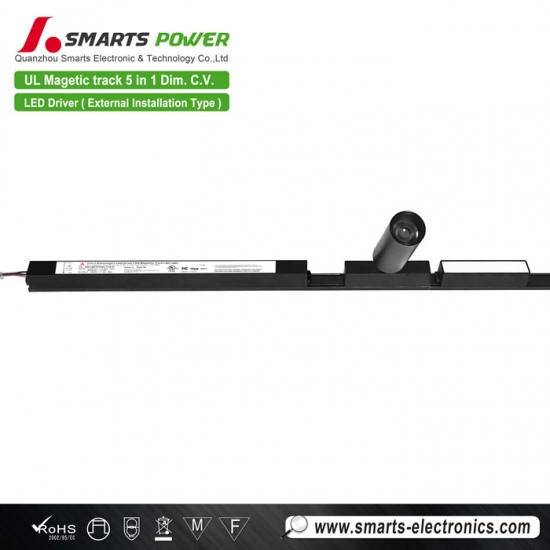

Kompatibler Track :
Dimmbetrieb
Durch die gleichzeitige Verwendung von zwei Dimmmöglichkeiten Sie müssen sicher sein, dass die LED-Beleuchtung die maximale Helligkeit erreicht, bevor Sie mit der anderen Dimmfunktion arbeiten können.

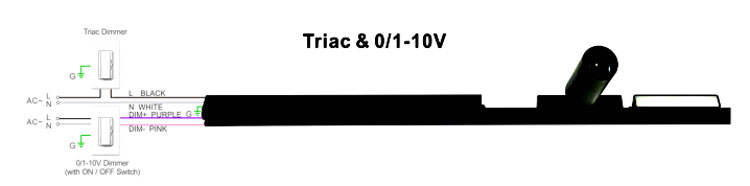

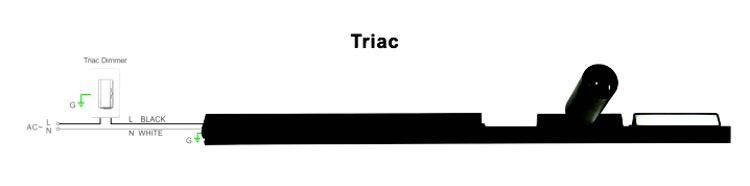

Mit einem Dimmer ---TRIAC/Phasenabschnitt-Dimmen
Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der AC-Phasenleitung (L) durch Anschluss eingestellt werden
Ein Phasen-/Triac-Dimmer oder Beleuchtungssystem.
Funktioniert mit Vorwärtsphasen-/Anstiegsflanken-, MLV- und Rückwärtsphasen-/Abstiegsflanken-, ELV-, TRIAC-Dimmern oder Lichtsystemen.
Die Mindestbelastung beträgt ca. 15 %
Bitte versuchen Sie, Dimmer mit einer Leistung zu verwenden, die mindestens 1,5-mal so hoch ist wie die Ausgangsleistung des Treibers.

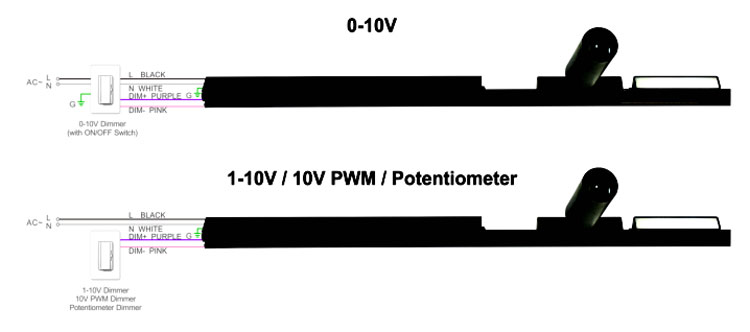

Mit einer Dimmung ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
