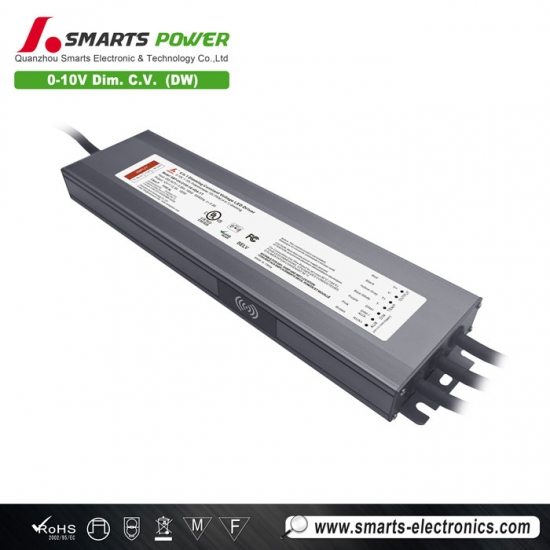

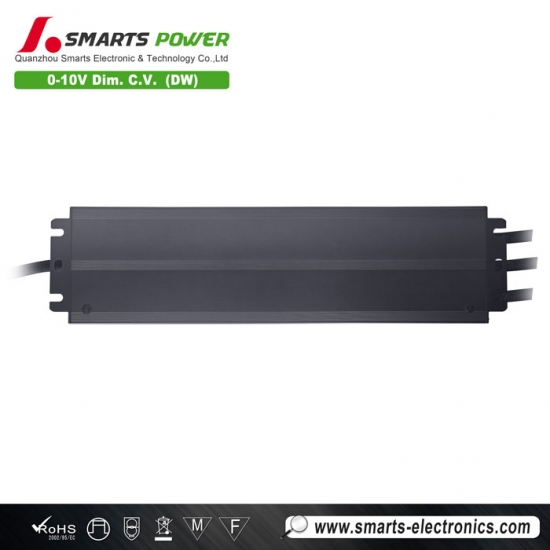

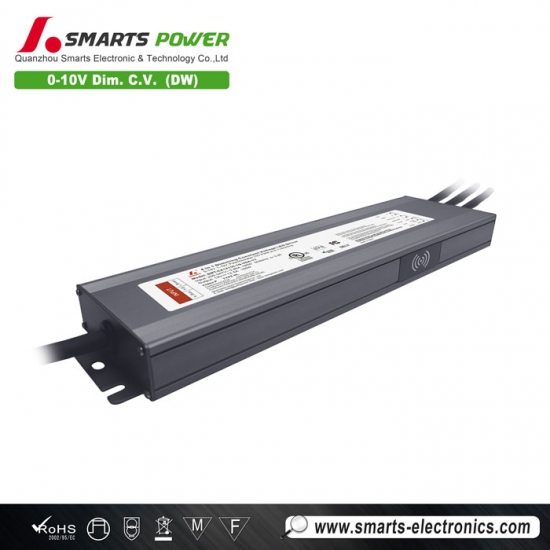

347 V Eingang 0–10 V Dimmen Konstantspannung wasserdichte LED-Treiber-Stromversorgung 12 V 150 W
347 V Eingang 0–10 V Dimmen Konstantspannung wasserdichte LED-Treiber-Stromversorgung 12 V 150 W
347 V Eingang 0–10 V Dimmen Konstantspannung wasserdichte LED-Treiber-Stromversorgung 12 V 150 W
Das neue 347VAC Eingang 0 10V dimmbares LED-Netzteil Der Dimmbereich liegt zwischen 0,2 und 100 % und ermöglicht eine ultratiefe Dimmung. Der extrem niedrige Lastbedarf ermöglicht einen einwandfreien Betrieb bei 10 % Last und sorgt für ein gleichmäßiges, stabiles und flimmerfreies Dimmen. Er eignet sich für die Installation von LED-Außenbeleuchtungsprojekten in Nass- und Trockenräumen.
Spezifikation
| Modell | SMT-CA12150-2G-VDA-YT | SMT-CA12150-2G-VDA-YT | SMT-CA12150-2G-VDA-YT | |
| Zertifikat | cUL / FCC / CE / SELV / Klasse P / TYP HL / RoHS / Reach/UKCA/ICES-005/Klasse 2 | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Feinabstimmung der Spannung | 12 bis 13,5 V | 24-26 V | 48–50 V | |
| Nennstrom | 12,5 A | 6,25 A | 3.13A | |
| Nennleistung | 150 W | |||
| Spannungstoleranz | ±4 % | ±2 % | ±2 % | |
| Spannungsregelung | ≤1 % | ≤1 % | ≤1 % | |
| Lastregelung | ±4 % | ±2 % | ±2 % | |
| Überschwingen | <6 % | <3,5 % | <3 % | |
| RIPPEL & RAUSCH (max.) | 264 mVss | 437 mVss | 654 mVss | |
| Eingang | Spannungsbereich | 200-347 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Standby-Stromversorgung | ≤0,5 W | |||
| Leistungsfaktor (typ.) bei Volllast |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,97 bei 347 V AC |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,97 bei 347 V AC |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,97 bei 347 V AC |
|
| Wirkungsgrad (typ.) bei Volllast |
≥91,6 % bei 230 V AC
≥92,3 % bei 277 V AC ≥92,5 % bei 347 V AC |
≥93,5 % bei 230 V AC
≥94 % bei 277 V AC ≥93,5 % bei 347 V AC |
≥92,6 % bei 230 V AC
≥92,9 % bei 277 V AC ≥92,8 % bei 347 V AC |
|
| THD (typ.) bei Volllast | <8 % bei 150 – 347 V AC | |||
| Wechselstrom (max.) | 0,75 A bei 230 V AC, 0,6 A bei 277 V AC, 0,48 A bei 347 V AC | |||
| Einschaltstrom (typ.) | 100 A, 259 us bei 50 % Ipeak 230 VAC 120 A, 244 us bei 50 % Ipeak 277 VAC 150 A, 259 us bei 50 % Ipeak 347 VAC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, nach Beseitigung des Fehlerzustands zur Wiederherstellung wieder einschalten | ||
| Überlast | ≥115 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
|||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | ||
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 5G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) und UL8750 CAN/CSA-C22.2 Nr. 250.13 (USA) | ||
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC (EU) I/PO/P: 1,8 KVAC I/P-FG: 1,8 KVAC O/P-FG: 1,8 KVAC (US) | |||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |||
| EMV-Störfestigkeit (EMS) | FCC/ICES verlangen diesen Test nicht (EU) und FCC Teil 15, Unterteil B; ANSI C63.4-2014 (USA). | |||
| EMV-Emission (EMI) | EN55015 EN61000-3-2,3 (≥50 % Last) (EU) und FCC Teil 15 Unterteil B (USA) | |||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 4 kV, Gleichtakt 6 kV | |||
| Sonstige | Nettogewicht | je 1,15 kg | ||
| Dimension | 279*78*25mm (L*B*H) | |||
| Verpackung | 330*300*215mm 20 Stück /Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 277 V Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Standardzustände: Die Ausgangsspannung ist die Gleichstromspannung. | ||||
| 3. LED-Treiber erfüllt die Anforderungen an die harmonische Emission gemäß ANSI C82.77-10. | ||||
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 10 |
| 13A | 13 | |
| 16A | 16 | |
| 20A | 20 | |
| 25A | 25 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 12 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 24 | |
| 25A | 30 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 14 |
| 13A | 18 | |
| 16A | 23 | |
| 20A | 28 | |
| 25A | 36 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| DT100 | |
| Eingangskabel | Braun (L) Blau (N) Gelbgrün (G) (3 x 17 AWG) |
| Ausgangskabel |
12 V: Rot (V+) Schwarz (V-) (2 x 14 AWG)
24 V: Rot (V+) Schwarz (V-) (2 x 16 AWG) 48 V: Rot (V+) Schwarz (V-) (2 x 18 AWG) |
| Dimmkabel | Lila (DIM+) Rosa (DIM-/AUX-) Braun (AUX +) (3*18AWG) |
| Externer Temperaturdraht | Gelbgrau (TEMP+) Blauweiß (TEMP-) (2*18AWG) |
Warme Tipps:
1. Empfohlener max. Stromtragfähigkeit (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, empfohlener max. Strom (A) = 1 mm² x 10 A/mm² = 10 A
2. Alle anderen Kabelwünsche können wir individuell anpassen.
Dimmbetrieb
Notiz ：
1. Der Modellname SMT - CA xx 150 - VD A bedeutet, dass keine Zusatzstromversorgung und Lampentemperaturerkennung vorhanden ist und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
2. Der Modellname SMT - CA xx 150 - VD AY bedeutet, dass eine zusätzliche Stromversorgung vorhanden ist, jedoch keine Lampentemperaturerkennung, sodass der LED-Treiber keine Verkabelung zur Lampentemperaturerkennung hat.
3. Der Modellname SMT - CA xx 150 - VD AT bedeutet, dass keine zusätzliche Stromversorgung vorhanden ist, jedoch eine Lampentemperaturerkennung erfolgt, sodass der LED-Treiber keine zusätzliche Stromverkabelung hat.
4. Der Modellname SMT - CA xx 150 - VD A-YT bedeutet, dass eine Zusatzstromversorgung und eine Lampentemperaturerkennung vorhanden sind.
FC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW) in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers.
Adresse einfach per NFC festlegen
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibzugriff) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Verwandte Produkte
|

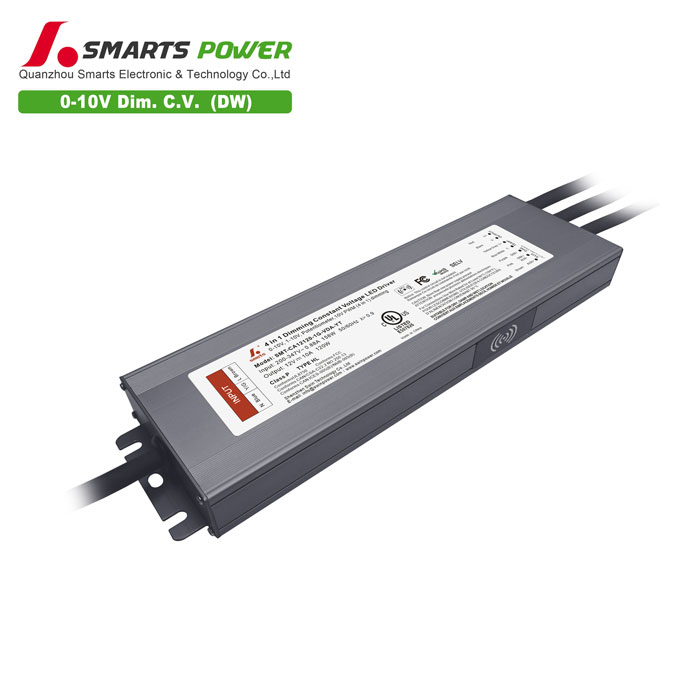

Modus: SMT-CA12120-1G-VDA-YT Eingangsspannung: 200–347 V AC
