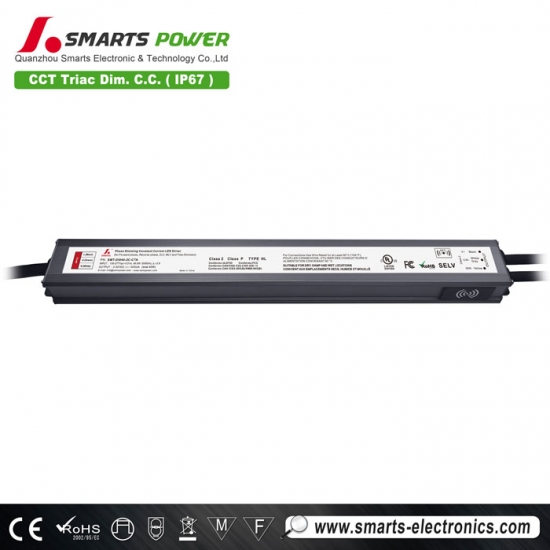

CCT 40 W Ultradünne Konstantstrom-LED-Treiber-Stromversorgung für LED-Streifen
Mehrere Stromstärken wählbar
CCT
Triac dimmbares LED-Netzteil 40W
Aluminiumgehäuse, wasserdicht nach IP65, gute Wärmeableitung, geeignet für die Installation und Nutzung von Außenbeleuchtungsprojekten in feuchten Räumen. Entspricht den globalen Sicherheitsbeleuchtungsvorschriften
CCT 40 W Ultradünne Konstantstrom-LED-Treiber-Stromversorgung für LED-Streifen
Mehrere Stromstärken wählbar
CCT
Triac dimmbares LED-Netzteil 40W
Aluminiumgehäuse, wasserdicht nach IP65, gute Wärmeableitung, geeignet für die Installation und Nutzung von Außenbeleuchtungsprojekten in feuchten Räumen. Entspricht den globalen Sicherheitsbeleuchtungsvorschriften
CCT 40 W Ultradünne Konstantstrom-LED-Treiber-Stromversorgung für LED-Streifen
Mehrere Stromstärken wählbar
CCT
Triac dimmbares LED-Netzteil 40W
Aluminiumgehäuse, wasserdicht nach IP65, gute Wärmeableitung, geeignet für die Installation und Nutzung von Außenbeleuchtungsprojekten in feuchten Räumen. Entspricht den globalen Sicherheitsbeleuchtungsvorschriften
Spezifikation
| Modell | SMT-DI040-2C-CTA | |
| Zertifikat | UL / cUL / FCC / Klasse 2 / Klasse P / Typ HL | |
| Ausgabe | Gleichspannung | 3-30 V |
| Aktuelle Regelung | ±2 % | |
| Aktuelle Welligkeit | <5 % | |
| Überschwingstrom | <0,1 % | |
| Nennstrom | 400–1400 mA (Der Ausgangsstrom kann innerhalb dieses Bereichs mittels NFC beliebig eingestellt werden) | |
| Nennleistung | 40 W | |
| Eingang | Spannungsbereich | 100-277 V Wechselstrom |
| Frequenzbereich | 47 - 63 Hz | |
| Leistungsfaktor (typ.) bei Volllast | >0,98 bei 120 V AC >0,91 bei 277 V AC | |
| THD (typ.) bei Volllast | ≤16 % bei 120 V AC ≤23 % bei 277 V AC | |
| Wirkungsgrad (typisch) bei Volllast | >82 % bei 120 V AC >83 % bei 277 V AC | |
| Wechselstrom (max.) | 0,51 A | |
| Einschaltstrom (Typ.) | 3,5 A, 50 %, 28us bei 120 VAC; 9A, 50 %, 25 us bei 277 VAC | |
| Leckstrom | <0,5 mA | |
| Schutz | Kurzschluss | Konstantstrommodus, kann nach abnormaler Beseitigung automatisch wiederhergestellt werden |
| Überlast | ≤110 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch; Bei einer Umgebungstemperatur über 60 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch; |
|
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | |
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |
| Vibration | 10~500 Hz, 5G 12 Minuten/Zyklus, jeweils 72 Minuten in den X-, Y- und Z-Achsen | |
| Sicherheit & EMV | Sicherheitsstandards | UL8750 CAN/CSA-C22.2 Nr. 250.13 (USA);E495946 |
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC; I/P-FG: 1,88 KVAC; O/P-FG: 1,88 KVAC | |
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Differenzialmodus 2 KV, Gleichtaktmodus 4 KV | |
| EMV-Emission | FCC 47 CFR Teil 15, Unterteil B (USA) | |
| Sonstiges | Nettogewicht | 0,5 kg |
| Dimension | 314,7 x 38,5 x 23,6 mm (L x B x H) | |
| Verpackung | 380*295*210mm 30 Stück /Karton | |
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei 120 V AC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |
| 2. Toleranz: beinhaltet Einstelltoleranz und Lastregulierung. | ||
| 3. LED-Treiber erfüllt die Anforderungen an harmonische Emissionen gemäß ANSI C82.77-10. | ||
Mechanische Spezifikation
| Amerikanischer Drahtdurchmesser | |
| LN30 | |
| Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3C*18AWG) |
| Ausgangskabel | Schwarz (V+) Weiß und Grau (CW-) Gelb (WW-) (3C*18AWG) |
| Bemerkungen: | |
Dimmbetrieb
Mit einem Dimmer ---TRIAC/Phasenabschnitt Dimmer G
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der AC-Phasenleitung (L) durch Anschluss eines Phasen-/Triac-Dimmers oder Beleuchtungssystems eingestellt werden.
2. Funktioniert mit Vorwärtsphasen-, MLV- und Rückwärtsphasen-, ELV-, TRIAC-Dimmern oder Lichtsystemen.
Bitte versuchen Sie, Dimmer mit einer Leistung zu verwenden, die mindestens doppelt so hoch ist wie die Ausgangsleistung des Treibers.
NFC-Funktion :
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Einfaches Adressieren per NFC
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibgerät) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
