IP20 Ultradünne 40-W-Konstantstrom-LED-Beleuchtungstreiber-Netzteilhersteller
IP20 Ultradünne 40-W-Konstantstrom-LED-Beleuchtungstreiber-Netzteilhersteller
IP20 Ultradünne 40-W-Konstantstrom-LED-Beleuchtungstreiber-Netzteilhersteller

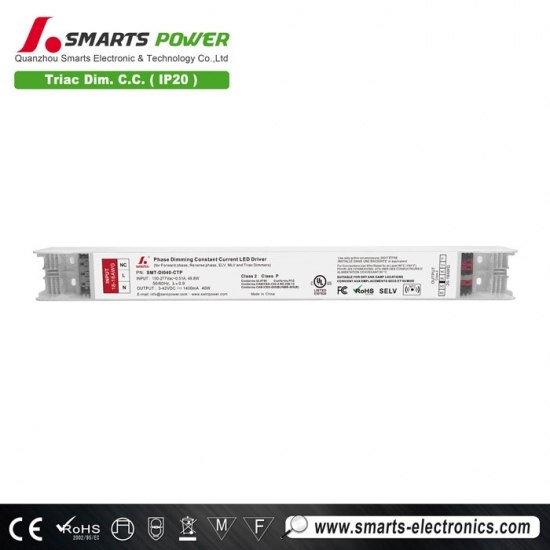

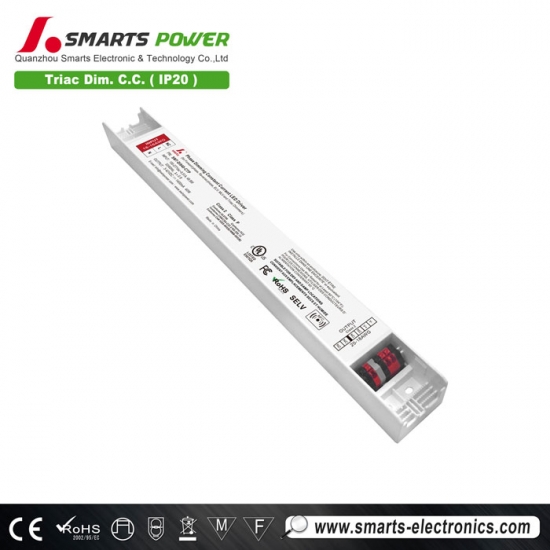

Das ultradünnes, dimmbares Triac-LED-Netzteil 40 W Kunststoffgehäuse, wasserdicht nach IP20, geeignet für die Installation von LED-Beleuchtungsprojekten in trockenen Innenräumen. Mit 7 Jahren Garantie
Spezifikation
| Modell | SMT-DI040-CTP | |
| Zertifikat | UL / cUL / FCC / Klasse P | |
| Ausgabe | Gleichspannung | 3-42 V |
| Aktuelle Regelung | ±2 % | |
| Aktuelle Welligkeit | <5 % | |
| Überstrom | <0,1 % | |
| Nennstrom | 400–1400 mA (Der Ausgangsstrom kann innerhalb dieses Bereichs mittels NFC beliebig eingestellt werden) | |
| Nennleistung | 40 W | |
| Eingang | Spannungsbereich | 100-277 V Wechselstrom |
| Frequenzbereich | 47 - 63 Hz | |
| Leistungsfaktor (typ.) bei Volllast | >0,98 bei 120 V AC >0,91 bei 277 V AC | |
| THD (typ.) bei Volllast | ≤16 % bei 120 V AC ≤23 % bei 277 V AC | |
| Wirkungsgrad (typisch) bei Volllast | >82 % bei 120 V AC >83 % bei 277 V AC | |
| Wechselstrom (max.) | 0,51 A | |
| Einschaltstrom (Typ.) | 3,5 A, 50 %, 28us bei 120 VAC; 9A, 50 %, 25 us bei 277 VAC | |
| Leckstrom | <0,5 mA | |
| Schutz | Kurzschluss | Konstantstrommodus, kann nach abnormaler Beseitigung automatisch wiederhergestellt werden |
| Überlast | ≤110 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch; Bei einer Umgebungstemperatur über 60 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch; |
|
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) |
| Arbeitsfeuchtigkeit | 20 – 90 % relative Luftfeuchtigkeit, nicht kondensierend | |
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |
| Vibration | 10–500 Hz, 2G 12 Minuten/Zyklus, X-, Y-, Z-Achsen jeweils 72 Minuten | |
| Sicherheit & EMV | Sicherheitsstandards | UL8750 CAN/CSA-C22.2 Nr. 250.13 (USA);E495946 |
| Spannungsfestigkeit | I/PO/P: 3,75 KV AC | |
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Differenzialmodus 2 KV | |
| EMV-Emission | FCC 47 CFR Teil 15, Unterteil B (USA) | |
| Sonstiges | Nettogewicht | 0,3 kg |
| Dimension | 324,7 x 34,8 x 24,1 mm (L x B x H) | |
| Verpackung | 340*270*195mm 50 Stück /Karton | |
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei 120 V AC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |
| 2. Toleranz: beinhaltet Einstelltoleranz und Lastregulierung. | ||
| 3. LED-Treiber erfüllt die Anforderungen an harmonische Emissionen gemäß ANSI C82.77-10. | ||
Mechanische Spezifikation
| Notiz | LD30 |
| Eingangskabel (Anschlussklemme) | Es können Kabel mit einem Querschnitt von 18AWG verwendet werden |
| Ausgangskabel (Anschlussklemme) | Es können Kabel mit einem Querschnitt von 20AWG verwendet werden |
| Bemerkungen: | |
Warm Tipp S :
Empfohlener max. Stromtragfähigkeit (A) = Drahtdurchmesser (mm 2 ) x 10A/mm 2 .
Zum Beispiel: 1mm 2 Ausgangskabel, empfohlener max. Stromtragfähigkeit (A) = 1 mm 2 x 10A/mm 2 =10A
Dimmbetrieb
Mit einem Dimmer ---TRIAC/Phasenabschnitt Dimmer G
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der AC-Phasenleitung (L) durch Anschluss eines Phasen-/Triac-Dimmers oder Beleuchtungssystems eingestellt werden.
2. Funktioniert mit Vorwärtsphasen-, MLV- und Rückwärtsphasen-, ELV-, TRIAC-Dimmern oder Lichtsystemen.
Bitte versuchen Sie, Dimmer mit einer Leistung zu verwenden, die mindestens doppelt so hoch ist wie die Ausgangsleistung des Treibers.
NFC-Funktion :
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Einfaches Adressieren per NFC
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibgerät) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Verwandte Produkte
|

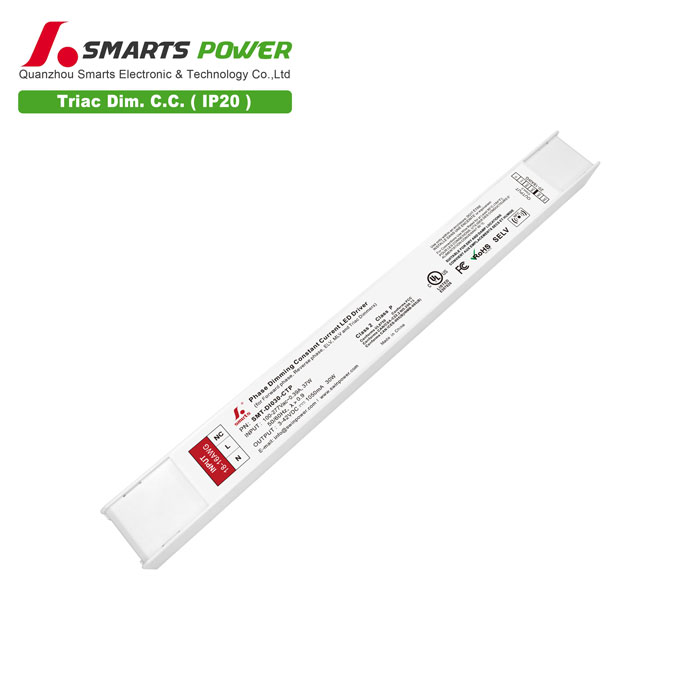

Modus: SMT-DI030-CTP Eingangsspannung: 100-277 V AC
