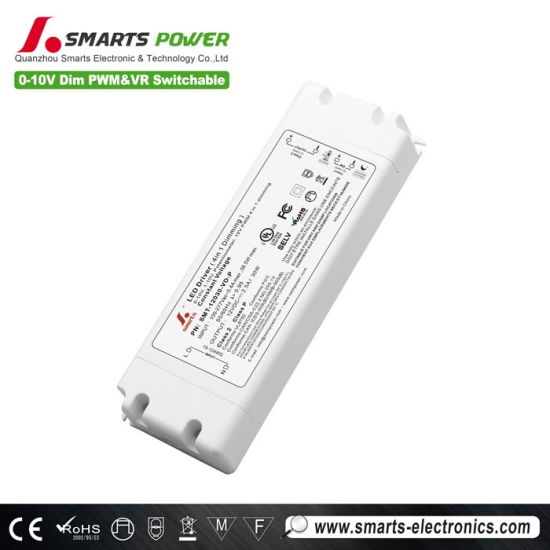

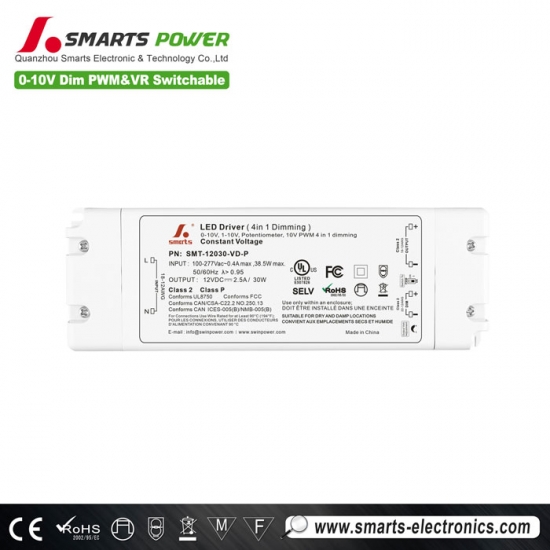

Kunststoffgehäuse 0–10 V, dimmbar, 30 W, 12 V, 24 V, 48 V, LED-Treiber-Netzteil für LED-Streifenlicht
100-277VAC universeller Eingangsspannungsbereich, Konstantspannungsbetriebsmodus,30W 0-10V dimmbarer LED-Treiber, mit Kurzschluss-/Übertemperatur-/Überlastschutz. UL-zertifiziert, entspricht den weltweiten Sicherheitsbeleuchtungsvorschriften. 7 Jahre Garantie
Spezifikation
| Modell | SMT-12030-VD-P | SMT-24030-VD-P | SMT-48030-VD-P | |
| Zertifikat | UL / cUL / FCC / Klasse P / Klasse 2 | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Spannungstoleranz | ±5 % | ±2,5 % | ±1,25 % | |
| Spannungsregelung | 0,5 % | 0,5 % | 0,5 % | |
| Lastregelung | 2 % | 1 % | 1 % | |
| Nennstrom | 2,5 A | 1,25 A | 0,63 A | |
| Nennleistung | 30 W | |||
| Spannungswelligkeit | 500 mVss | 400 mVss | 350 mVss | |
| Überspannungsschutz | <10 % (Volllast) | <10 % (Volllast) | <10 % (Volllast) | |
| Ausgangsspannungseinstellung | 12-13 V | 24-26 V | 48-50 V | |
| Auswahl des Ausgabemodus | Der DIP-Schalter in der Position „ON“ steht für den PWM-Modus (Pulsweitenmodulation) und in der Position „1“ für den VR-Modus (Modulation der Gleichspannung). | |||
| Zum Umschalten des Ausgabemodus muss die Stromversorgung für 3 Sekunden unterbrochen und dann wieder eingeschaltet werden, damit die Modusumschaltung wirksam wird. | ||||
| Eingang | Spannungsbereich | 100-277 V Wechselstrom | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor (typ.) bei Volllast | >0,98 bei 1200 V AC >0,95 bei 277 V AC |
>0,98 bei 1200 V AC >0,95 bei 277 V AC |
>0,98 bei 1200 V AC >0,95 bei 277 V AC |
|
| THD (typ.) bei Volllast | <15 % bei 120 V <15 % bei 277 V | |||
| Wirkungsgrad (typisch) bei Volllast | ≥78 % bei 120 V AC ≥80 % bei 277 V AC |
≥82,5 % bei 120 V AC ≥84 % bei 277 V AC |
≥83,5 % bei 120 V AC ≥85 % bei 277 V AC |
|
| Wechselstrom (max.) | ≤0,4 A bei 120 V AC ≤0,16 A bei 277 V AC | |||
| Standby-Stromversorgung | ≤0,5 W | |||
| Einschaltstrom (Typ.) | 25 A, 120 us bei 50 % Ipeak 120 V AC 60 A, 136 us bei 50 % Ipeak 277 V AC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Hiccup-Modus, kann nach abnormaler Entfernung automatisch wiederhergestellt werden | ||
| Überlast | ≥120 %, Konstant – Aktueller Modus, automatische Wiederherstellung nach Ausnahme | |||
| Übertemperatur | Wenn die Umgebungstemperatur 55 °C ± 5 °C überschreitet, wird der Ausgang ausgeschaltet | |||
| Umfeld | Arbeitstemperatur. | -40~+40°C (siehe Derating-Kurve unten) | ||
| Arbeitsfeuchtigkeit | 20 – 90 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80 °C, 10 - 95 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03 %/℃(0 - 50℃) | |||
| Vibration | 10 ~ 500 Hz, 2G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750 CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit | I/PO/P: 1,88 KV AC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 VDC / 25 °C / 70 % relative Luftfeuchtigkeit | |||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Differenzialmodus 2 KV | |||
| EMV-Störfestigkeit | FCC/ICES verlangen diesen Test nicht | |||
| EMV-Emission | FCC Teil 15, Unterteil B;ANSI C63.4:2017;ICES-005 Ausgabe 5 | |||
| Sonstiges | Nettogewicht | 0,25 kg | ||
| Dimension | 155 x 54 x 19,7 mm (L x B x H) | |||
| Verpackung | 350*240*135mm 40 Stück / Karton | |||
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei 120 V AC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Toleranz: beinhaltet Einstelltoleranz und Lastregulierung. | ||||
| 3. Das Netzteil gilt als Komponente, die in Kombination mit dem Endgerät betrieben wird. Da die EMV-Leistung durch die gesamte Installation beeinflusst wird, müssen die Hersteller des Endgeräts die EMV-Richtlinie für die gesamte Installation erneut prüfen. | ||||
| 4. Standardzustände: Der Ausgabemodus ist standardmäßig PWM-Ausgabe. Die Dimmkurve ist eine Gamma2.2-Kurve. |
||||
| 5. Bezüglich der Lasttypen von LED-Treibern, bei denen der Treiber die Anforderungen an die harmonische Emission von ANSI C82.77-10 erfüllt. | ||||
 |
 |
 |
 |
Mechanische Spezifikation
12 V, 24 V und 48 VVVersion
| Amerikanischer Drahtdurchmesser | |
| SD5 | |
| Eingangskabel | DG126-3P |
| Ausgangskabel | DG126-2P |
| Dimmkabel | DG126-2P |
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Notiz
1. Die oben genannten Mengen der an den Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen..
Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösecharakteristik ausgewählt werden
Kurve.

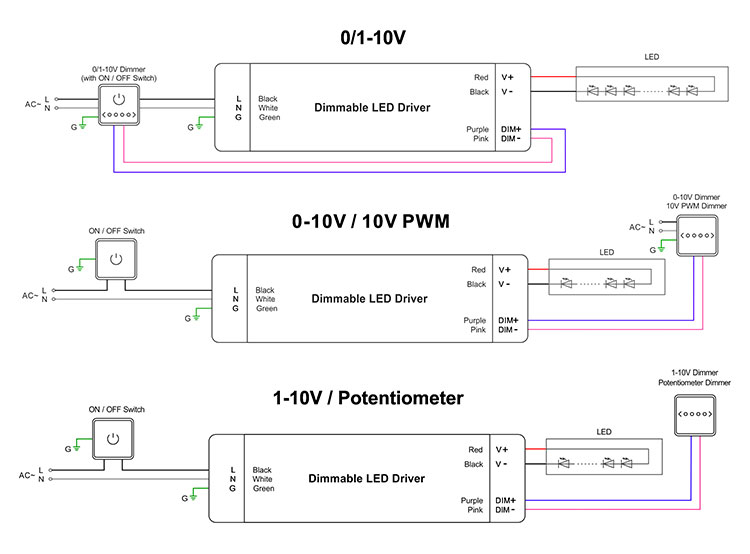

Dimmbetrieb
Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
Verwandte Produkte

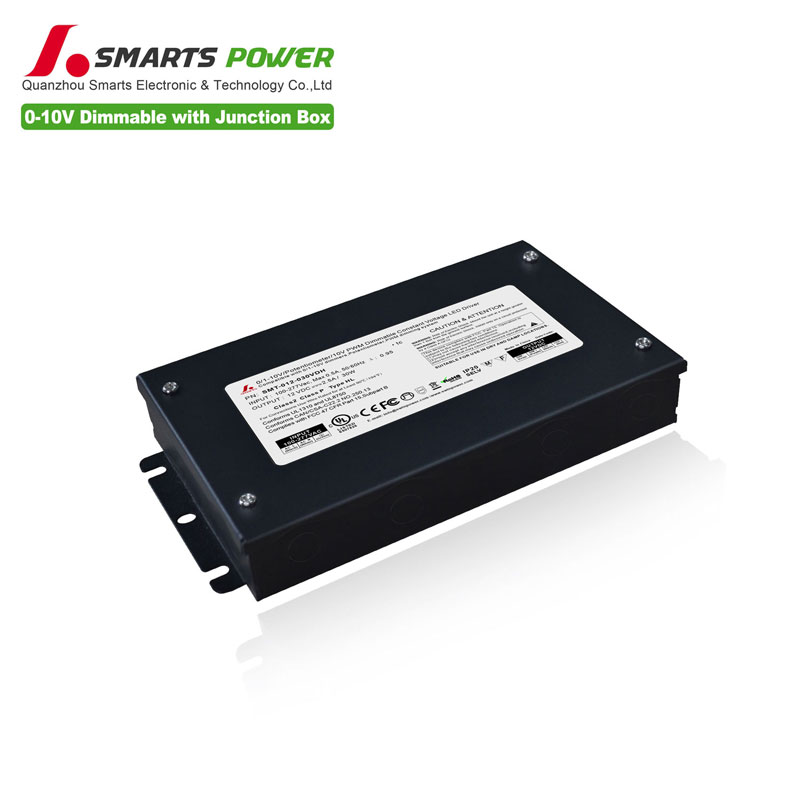

30W Konstantspannung 0-10V dimmbarer LED-TreiberIntegrierte Anschlussdose. Metallgehäuse, gute Wärmeableitung, entspricht den globalen Sicherheitsbeleuchtungsvorschriften. 7 Jahre Garantie
