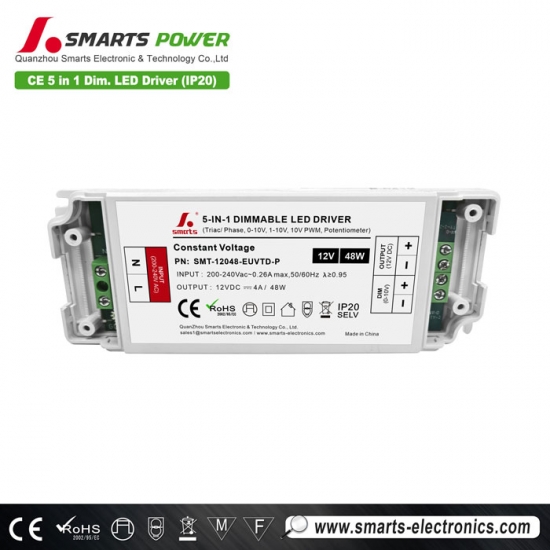

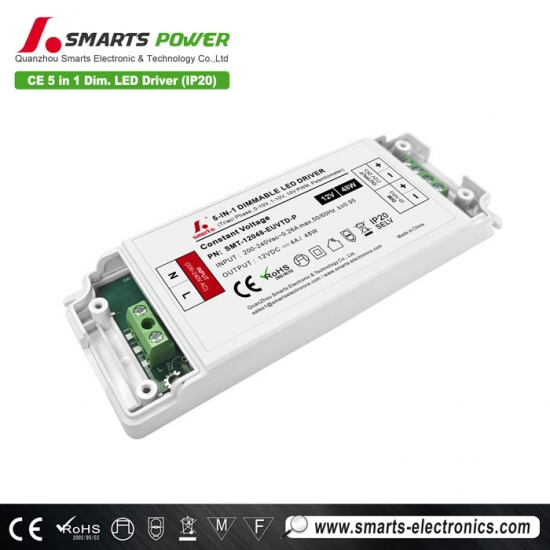

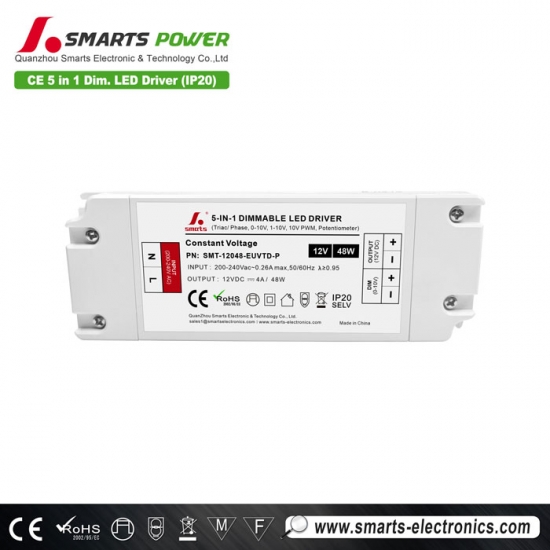

TRIAC mit Kunststoffgehäuse und 0,10 V, 48 W, dimmbare Konstantspannungs-PWM-LED-Stromversorgung für LED-Leuchten
200–240 V AC entspricht der Eingangsspannung des europäischen Marktes48 WKonstantspannungs-LED-NetzteilFür Triac- und 0-10-V-Dimmmodus. Der Dimmbereich ist gleichmäßig und flimmerfrei zwischen 0,1 und 100 %. Geeignet für die Installation und Nutzung kleiner Innenräume.
Spezifikation
| Modellnummer | SMT-12048-EUVTD-P | SMT-24048-EUVTD-P | |
| Ausgabe | Nennleistung | 48 W | |
| Nennspannung | DC12V | DC24V | |
| Nennstrom | 4A | 2A | |
| Spannungstoleranz | ±0,5 V | ||
| Spannungsregelung | ±0,5 % | ||
| Lastregelung | ±1 % | ||
| Eingang | Spannungsbereich | 200-240 V | |
| Frequenzbereich | 47-63 Hz | ||
| Effizienz (typ.) | 84 % bei 230 V AC | 85 % bei 230 V AC | |
| Klirrfaktor | THD ≤20 % (bei 100 % Last) | ||
| Leistungsfaktor (typ.) | 0,95 bei 230 VAC (volle Belastung) | ||
| Wechselstrom (typ.) | 0,25 A | ||
| Einschaltstrom (Typ.) | <20A | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Hiccup-Modus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde. | |
| Überladung | Intelligente Reduzierung der Ausgangsspannung, automatische Wiederherstellung oder erneutes Einschalten zur Wiederherstellung | ||
| Übertemperatur | 100 ± 10 ± Ausgangsspannung abschalten, nach dem Abkühlen automatisch wiederherstellen. | ||
| Schutzklasse | II | ||
| Umfeld | Arbeitstemperatur. | Tcase = -40 °C bis +60 °C (siehe Abschnitt „AUSGABELAST vs. TEMPERATUR“) | |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagertemperatur Luftfeuchtigkeit | -40 ~ +90, 10 ~ 95% relative Luftfeuchtigkeit | ||
| Temperaturkoeffizient | ±0,03 %/℃ (0~50℃) | ||
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, Periode jeweils 72 Minuten entlang der X-, Y- und Z-Achse | ||
| Sicherheit & EMV | Sicherheitsstandards | EN613471, EN61347-2-13 | |
| Spannungsfestigkeit | I/PO/P: 3KVAC | ||
| Isolationswiderstand | I/PO/P: 100 M Ohm / 500 VDC / 25 °C / 70 % relative Luftfeuchtigkeit | ||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| Elektromagnetische Felder | EN62493-2010 | ||
| Sonstiges | IP-Schutzart | IP20 | |
| Gewicht | 0,2 kg | ||
| Größe | L145 x B53 x H16,5 mm | ||
 |
 |
 |
 |
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Notiz
1. Die oben genannten Mengen der an den Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
Dimmbetrieb
Zwei Dimmarten gleichzeitig nutzen,Sie müssen sicher sein, dass die LED-Beleuchtung die maximale Helligkeit erreicht, bevor Sie mit der anderen Dimmfunktion arbeiten können.
Mit einem Dimmer ---TRIAC/Phasenabschnitt-Dimmen
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der AC-Phasenleitung (L) durch Anschluss eingestellt werden
ein Phasen-/Triac-Dimmer oder eine Beleuchtungsanlage.
2. Arbeiten mit Vorwärtsphasen-/Anstiegsflanken-, MLV- und Rückwärtsphasen-/Abstiegsflanken-, ELV-, TRIAC-Dimmern oder Lichtsystemen.
3. Die Mindestbelastung beträgt ca.10 %
Bitte versuchen Sie, Dimmer mit einer Leistung zu verwenden, die mindestens 1,5-mal so hoch ist wie die Ausgangsleistung des Treibers.
Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
(Der Treibereingang ist mit dem Dimmer verbunden.)
Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
(Der Treiber wird unabhängig mit dem Eingang verbunden.)
