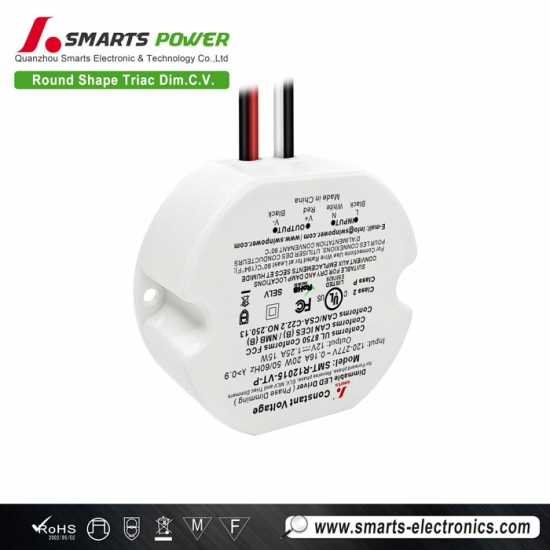

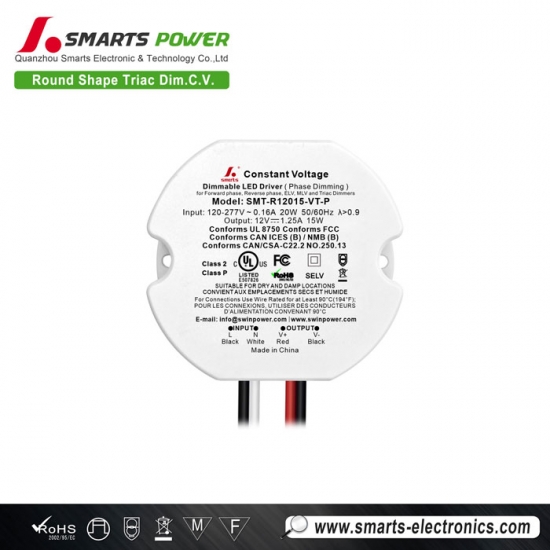

Runder, dimmbarer 15-W-LED-Streifen-Treiber mit Konstantspannung und Triac-Funktion für den Innenbereich
15W Runder Konstantspannungs-TRIAC-LED-Treiber, dimmbar Dank seines Gehäuses aus Vollkunststoff eignet sich dieser Treiber ideal für den Einsatz in LED-Beleuchtungsprojekten in beengten Innenräumen. Er wird mit einer 7-jährigen Garantie geliefert.
Spezifikation
| Modell | SMT-R12015-VT-P | SMT-R24015-VT-P | |
| Zertifikat | UL-Anmeldung / RoHS / SELV | ||
| Ausgabe | Gleichspannung | 12 V | 24 V |
| Bemessungsstrom | 1,25 A | 0,625A | |
| Nennleistung | 15 W | ||
| Spannungstoleranz | ±0,5 V | ||
| Eingang | Spannungsbereich | 120-277 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor bei Volllast | ≥0,98 bei 120 V AC ≥0,92 bei 277 V AC | ||
| THD (typ.) bei Volllast | ≤10% | ||
| Wirkungsgrad bei Volllast | ≥73 % bei 120 V AC ≥75 % bei 277 V AC | 77 % bei 120 V AC, 74 % bei 277 V AC | |
| Wechselstrom (Max.) | 0,18A | ||
| Einschaltstrom (typ.) | 0,96 A, 35,2 µs bei 50 % ISpitze, 120 V AC; 1,96 A, 26 µs bei 50 % ISpitze, 277 V AC | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55℃±5℃ wird die Leistung auf 50 % reduziert;
Bei einer Umgebungstemperatur über 60℃±5℃ wird der Ausgang abgeschaltet; Wenn die Temperatur auf 45℃±5℃ gesenkt wird, kehrt die Leistung zu 100% zurück. |
||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | |
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 72 Minuten | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P:1,88 kVAC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | ||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||
| EMV-Emission | FCC 47 CFR Teil 15, Unterabschnitt B | ||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 1 kV | ||
| Andere | Nettogewicht | 0,103 kg | |
| Dimension | 54*48,2*24mm (Φ*B*H) | ||
| Verpackung | 380 x 290 x 155 mm, 100 Stück/Karton | ||
| Anmerkungen |
1. Alle nicht gesondert genannten Parameter wurden bei Nennlast für 120 VAC und 25℃ Umgebungstemperatur gemessen.
2. Um eine lange Lebensdauer zu gewährleisten, ist bei niedriger Eingangsspannung eine reduzierte Ausgangsleistung erforderlich. |
||
|
|
|
|
Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf der Annahme, dass die maximale Umgebungstemperatur 50 °C beträgt.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |
| Eingangsleitung | 1015 2*18 AWG 0,824 mm²\Schwarz (L),Weiß (N) |
| Ausgangsleitung | 1015 2*22 AWG 0,326mm2\Rot(V+),Schwarz(V-) |
| Dimmende elektronische Drähte | 1015 2*22 AWG 0,326mm2\Lila (DIM+), Rosa (DIM-) |
Dimmbetrieb
Verwendung einer Dimmstufe ---TRIAC/Phasentrennungsdimmung G
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der Wechselstrom-Phasenleitung (L) durch Verbindung eingestellt werden.
ein Phasen-/Triac-Dimmer o R Beleuchtungssystem.
2. Arbeiten mit F Vorwärtsphase, MLV Und Umgekehrte Phase, ELV, TRIAC-Dimmer oder Beleuchtungssystem.
3. Die Mindestauslastung beträgt etwa 10 %.
4. Bitte verwenden Sie nach Möglichkeit Dimmer mit mindestens 1000 Watt Leistung. 2 multipliziert mit der Ausgangsleistung des Treibers.
Derating-Kurve
Verwandte Produkte

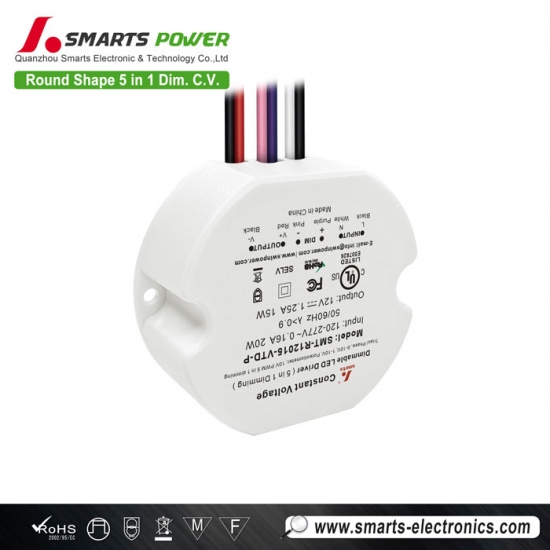

Dieses Produkt zeichnet sich durch ein rundes Kunststoffgehäuse aus. 15-W-LED-Netzteil Unterstützt sowohl TRIAC- als auch 0-10V-Dimmung. Es ist UL-zertifiziert, entspricht den globalen Sicherheitsbestimmungen für Beleuchtung und wird mit einer 7-Jahres-Garantie geliefert.
