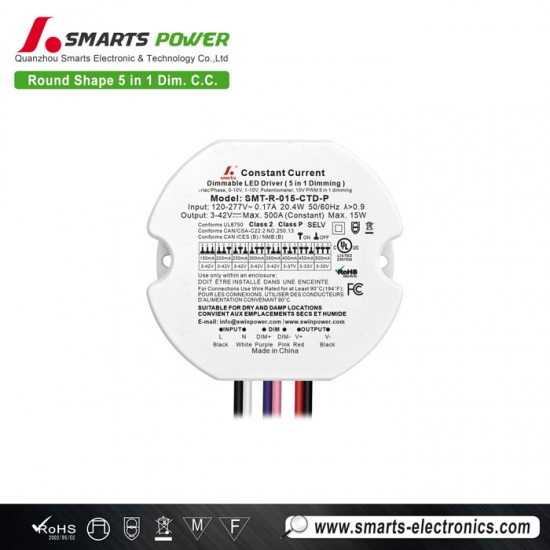

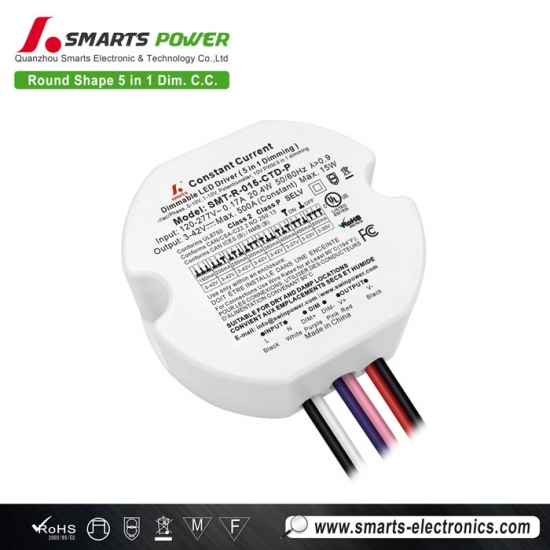

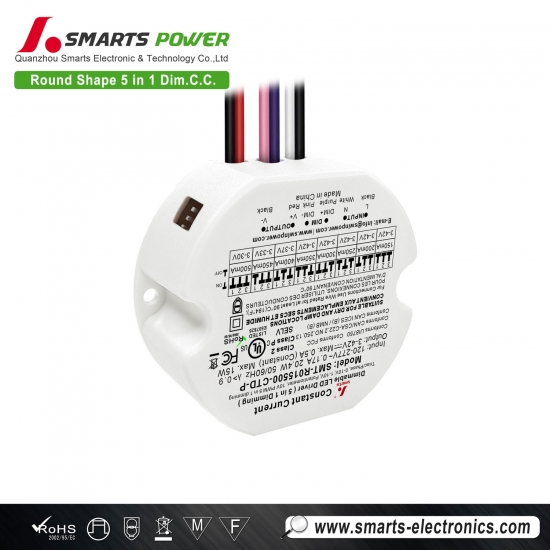

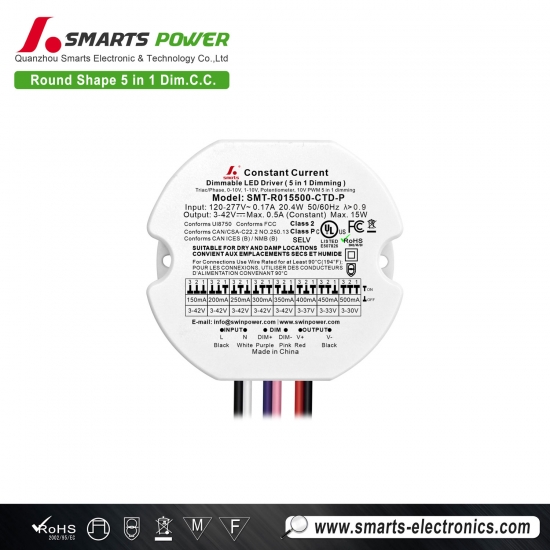

Kompaktes Triac- und dimmbares 15-W-150-mA-Konstantstrom-LED-Netzteil (0–10 V) für LED-Beleuchtung

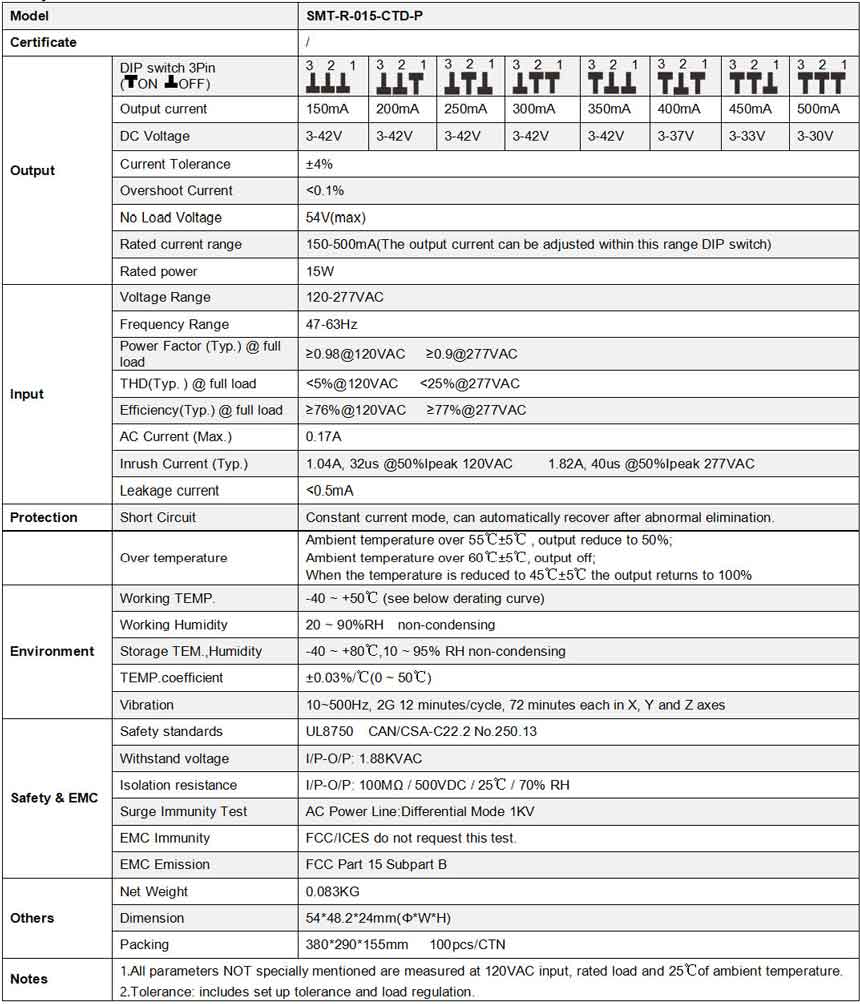

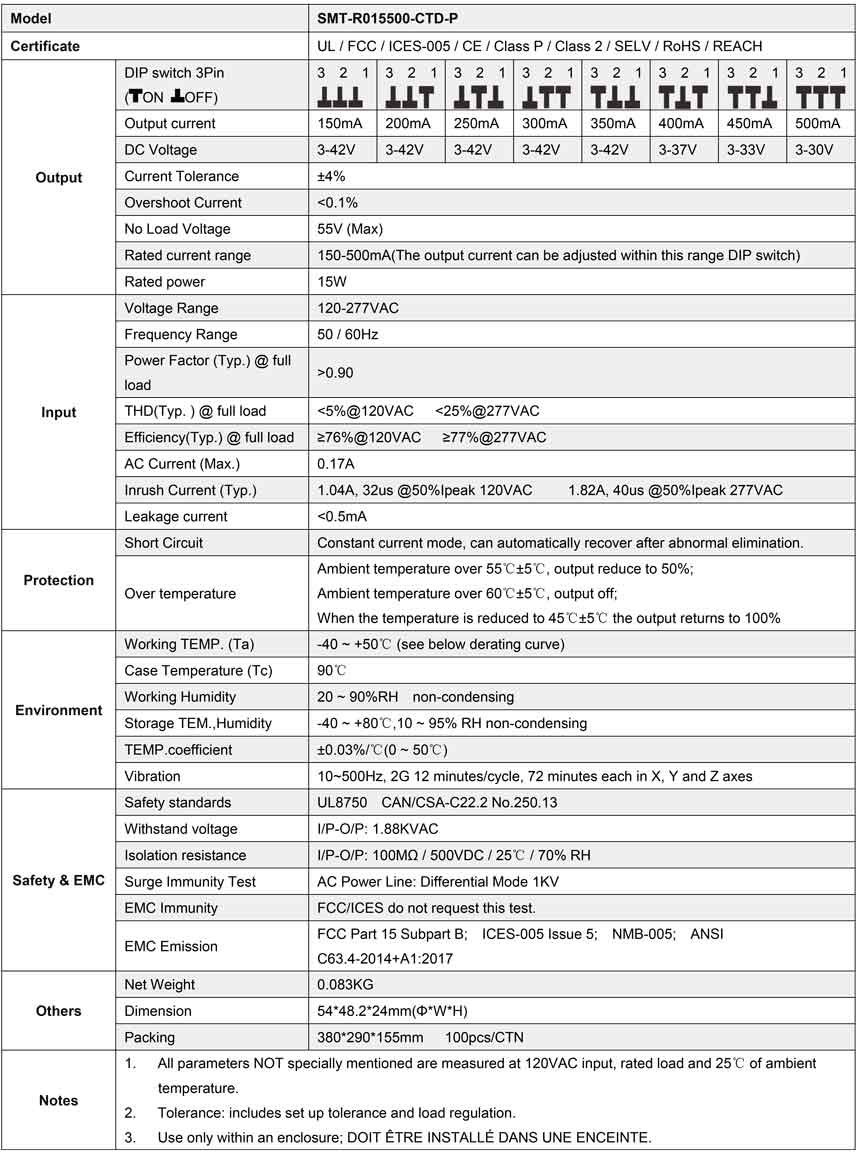

Spezifikation
 |
 |
 |
 |
Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| CO4C | |
| Eingangsleitung | Schwarz (L) Weiß (N) (2*18AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*22AWG) |
| Dimmdraht | Lila (DIM+) Rosa (DIM-) (2*22AWG) |
| Hinweis: Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |
Dimmbetrieb
Verwendung zweier Dimmmethoden gleichzeitig,Sie müssen sich vergewissern, dass die LED-Beleuchtung die maximale Helligkeit erreicht, dann können Sie mit der anderen Dimmfunktion arbeiten;
Verwendung einer Dimmstufe ---TRIAC/PhasentrennungsdimmungG
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der Wechselstrom-Phasenleitung (L) durch Verbindung eingestellt werden.
ein Phasen-/Triac-Dimmer oR Beleuchtungssystem.
2. Arbeiten mit FVorwärtsphase, MLVUndUmgekehrte Phase, ELV,TRIAC-Dimmer oder Beleuchtungssystem.
3. Die Mindestauslastung beträgt etwa 10 %.
4. Bitte verwenden Sie nach Möglichkeit Dimmer mit mindestens 1000 Watt Leistung. 2multipliziert mit der Ausgangsleistung des Treibers.
Verwendung einer Dimmfunktion ---0-10/ 1-10 V/ 10V PWM/ Potentiometer Dimmen
Verwandte Produkte

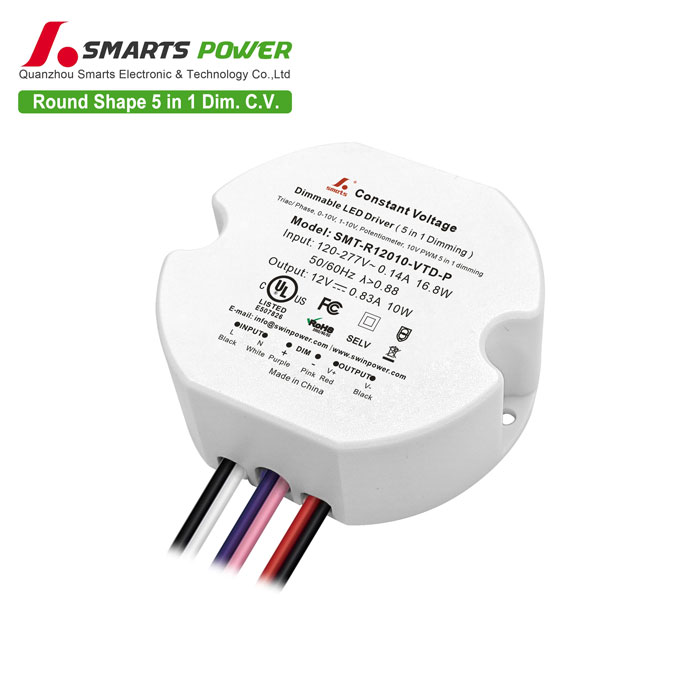

Diese KonstantspannungTRIAC- und 0-10V dimmbarer LED-TreiberSie bietet einen Wirkungsgrad von bis zu 78 % und ermöglicht ein gleichmäßiges, stabiles und flimmerfreies Dimmen im Bereich von 0,1–100 %. Zudem verfügt sie über eine außergewöhnliche 7-Jahres-Garantie.
