Ultradünner 5-in-1-dimmbarer linearer LED-Lichttreiber 12 V 36 W

DerTriac 0-10 V dimmbares lineares LED-Netzteil kann für eine Vielzahl von Anwendungen verwendet werden, darunter 24-V-LED-Streifenlichter, 24-V-Netzteile, LED-Module, LED-Glühbirnen und mehr.Ultra-sanftes, vollflächiges Dimmen von 0,1 % bis 100 % ohne Flackern sorgt für ein makelloses Lichterlebnis.

  • Artikelnummer.:

    SMT-12036-EUVTD-LP
  • Marke:

    SMARTS
  • Eingangsspannung:

    200-240VAC
  • Ausgangsspannung:

    12VDC/24VDC
  • Arbeitsmodus:

    Constant voltage
  • Zertifizierung:

    CE, FCC, ROHS
  • Garantie:

    7 years
Anfrage jetzt
Produktdetails

Ultradünner 5-in-1-dimmbarer linearer LED-Lichttreiber 12 V 36 W

DerTriac 0-10 V dimmbarer linearer LED-Treiber 12 V 36 W ist für den reibungslosen Betrieb mit einer Vielzahl von Dimmern konzipiert, darunter Phasenvorwärts-, Phasenrückwärts-, Triac-, MLV- und ELV-Dimmer. Im Gegensatz zu Wettbewerbern, die die Optionen durch den Ausschluss von Phasenrückwärtsdimmen einschränken, bietet unser 24-V-LED-Netzteil volle Funktionalität und sorgt für ein vielseitiges und sorgenfreies Dimmerlebnis.


Spezifikation

Modellnummer SMT-12036-EUVTD-LP SMT-24036-EUVTD-LP
Ausgabe Nennleistung 36W
Nennspannung DC12V DC24V
Nennstrom 3A 1,5 A
Spannungstoleranz ±0,5 V
Spannungsregelung ±0,5 %
Lastregelung ±1 %
Eingang Spannungsbereich 200-240 V
Frequenzbereich 47-63 Hz
Effizienz (typ.) 80 % bei 230 V AC 80 % bei 230 V AC
Klirrfaktor THD ≤ 20 % (bei 100 % Last)
Leistungsfaktor (typ.) 0,65 bei 230 VAC (Volllast)
Wechselstrom (typ.) 0,20 A
Einschaltstrom (Typ.) <20A
Leckstrom <0,5 mA
Schutz Kurzschluss Hiccup-Modus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde.
Überladung Intelligente Reduzierung der Ausgangsspannung, automatische Wiederherstellung oder erneutes Einschalten zur Wiederherstellung
Übertemperatur 100 °C ± 10 °C schaltet die Ausgangsspannung ab und stellt sich nach dem Abkühlen automatisch wieder her.
Schutzklasse II
Umfeld Arbeitstemperatur. Tcase = -40 °C bis +60 °C (siehe Abschnitt „AUSGABELAST vs. TEMPERATUR“)
Arbeitsfeuchtigkeit 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend
Lagertemperatur. -40 ~ +90, 10 ~ 95% relative Luftfeuchtigkeit
Luftfeuchtigkeit
Temperaturkoeffizient ±0,03 %/°C (0–50 °C)
Vibration 10–500 Hz, 2G, 12 Minuten/Zyklus, Periode jeweils 72 Minuten entlang der X-, Y- und Z-Achse
Sicherheit & EMV Sicherheitsstandards EN613471, EN61347-2-13
Spannungsfestigkeit I/PO/P: 3KVAC
Isolationswiderstand I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % relative Luftfeuchtigkeit
EMS EN61000-3-2; EN61000-3-3; EN61547
Elektromagnetische Felder EN62493-2010
Sonstiges IP-Schutzart IP20
Gewicht 0,21 kg
Größe 265*30*18,5 mm
Click Send Email for Details
Click skpye 24 hours Online Reply
Scan to start our communication
Back to top

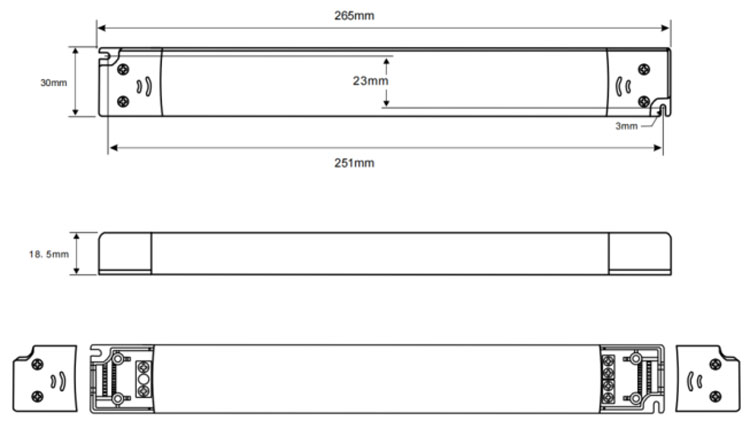

Mechanische Spezifikation

triac 0-10v dimmable linear led power supply

MCB-Empfehlung

Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt:
MCB-Typ Ebene Die Anzahl der LED-Treiber
Typ C 10A 9
13A 11
16A 14
20A 18
25A 23
Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt:
MCB-Typ Ebene Die Anzahl der LED-Treiber
Typ C 10A 24
13A 32
16A 40
20A 50
25A 62

Notiz:

1. Die oben genannten Mengen der an den Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.

2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.


Dimmbetrieb

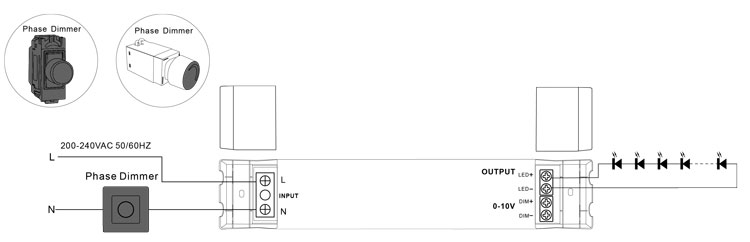

Mit einem Dimmer ---TRIAC/Phasenabschnitt-Dimmen

1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der AC-Phasenleitung (L) durch Anschluss eines Phasen-/Triac-Dimmers oder Beleuchtungssystems eingestellt werden.

2. Arbeiten mit Vorwärtsphasen-/Anstiegsflanken-, MLV- und Rückwärtsphasen-/Abstiegsflanken-, ELV-, TRIAC-Dimmern oder Lichtsystemen.

3.Min. Belastung beträgt ca. 10%

Bitte versuchen Sie, Dimmer mit einer Leistung zu verwenden, die mindestens 1,5-mal so hoch ist wie die Ausgangsleistung des Treibers.


triac 0-10v dimmable linear led power supply

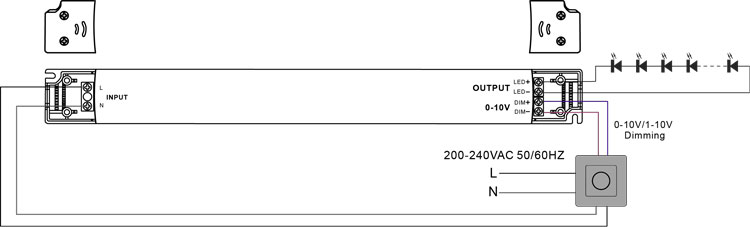

Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung

(Der Treibereingang ist mit dem Dimmer verbunden.)

triac 0-10v dimmable linear led power supply

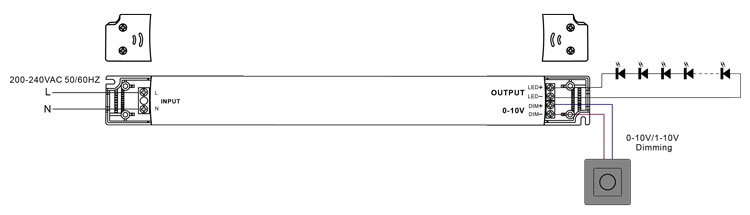

Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung

(Der Treiber wird unabhängig mit dem Eingang verbunden.)

triac 0-10v dimmable linear led power supply


Verwandte Produkte

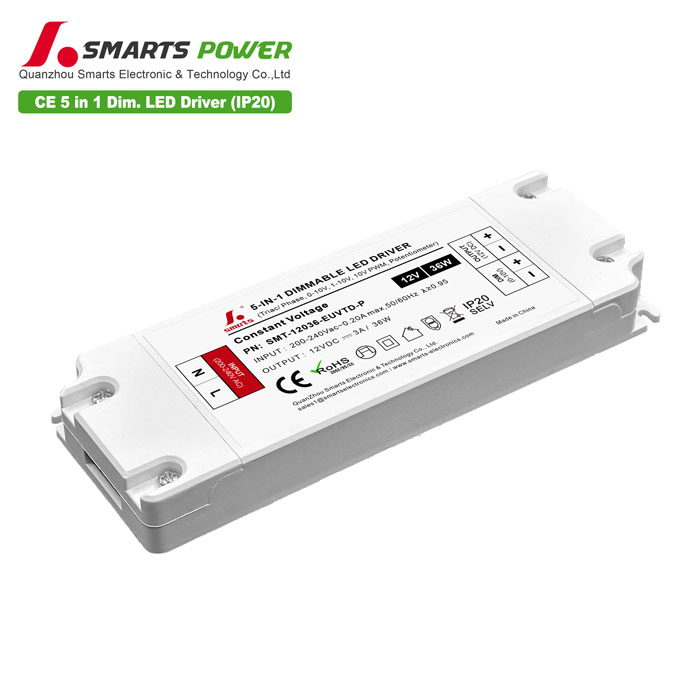

Der Konstantspannung 36 W Triac 0-10 V dimmbarer LED-Treiber 12 V Das robuste, vollständig geschützte Kunststoffgehäuse eignet sich für den Einsatz in trockenen, feuchten und nassen Umgebungen. Es verfügt über einen erweiterten Kurzschluss-, Überlast- und Überhitzungsschutz sowie ein Kühlsystem zur Vermeidung von Brandgefahren.
