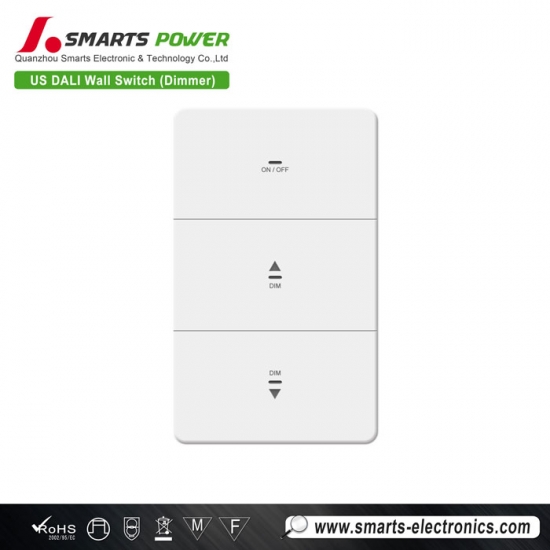

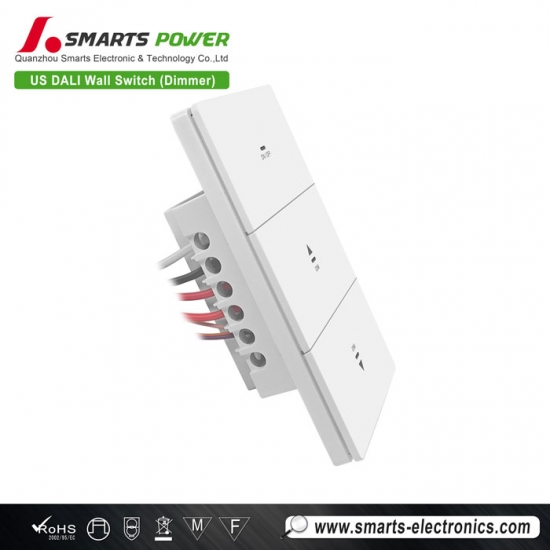

      Der dali-2 dimmer 3-Tasten-Wanddimmerschalter ist ein einfarbiger DALI-Controller mit integrierter DALI-Bus-Stromversorgung. Er ist mit vorhandenen Standard-Wanddosen kompatibel und lässt sich problemlos auf Metallrahmen montieren. Das Kunststoffgehäuse besticht durch ein schlankes, luxuriöses Design und wird mit 5 Jahren Garantie geliefert.



Installationsanweisungen


  Bitte vor der Installation lesen.

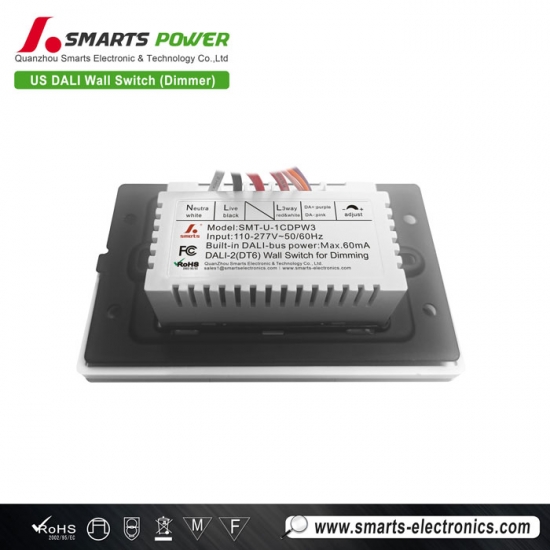

  Maximale Kapazität (Begrenzt durch das, was zuerst erreicht wird)

  Eingangsspannung: AC110-277 V~50 / 60 Hz






      Ausgangsstrom (integriertes DALI-Bus-Netzteil)



      Max. 60 mA






      Lasten (DALI-Treiber oder DALI-Decoder)



      Bis zu:30








1. Schalten Sie den Strom am Leistungsschalter aus













      WARNUNG: STROMSCHLAGGEFAHR.
        WARNUNG: STROMSCHLAGGEFAHR.





3. Vorhandene Kabel beschriften und entfernen

  Um die Verkabelung der neuen Steuerung zu erleichtern, beschriften Sie die Wallbox-Kabel, bevor Sie sie vom vorhandenen Gerät entfernen.

  Kennzeichnen Sie bei Produkten mit Schraubklemmen den Draht der andersfarbigen Schraube.





| Modell | SMT-U-1CDPW3 | SMT-U-1CDPG3 |
| Farbe | Weiß | Grau |
|   |   |
Hinweis 2: Der Dimmer und der DALI-Treiber/Decoder sind unabhängig voneinander an die Eingangsleistung (Wechselstromnetz) angeschlossen.



   5.

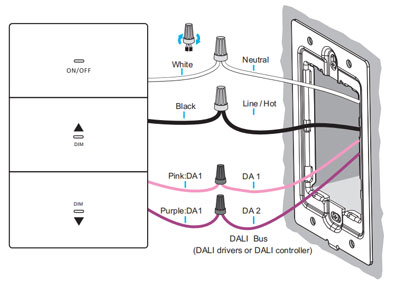

   Dimmer anschließen (2)



| Modell | SMT-U-1CRDPW3 | SMT-U-1CRDPG3 |
| Farbe | Weiß | Grau |
|   |   |
Hinweis 2: Verbinden Sie das AC-Eingangskabel (L) des DALI-Treibers mit dem Lastkabel (rot) des Dimmers.

 Fehlerbehebung:

 Wenn der Dimmer starten kann, der DALI-Treiber jedoch nicht startet, überprüfen Sie bitte, ob der stromführende Draht und der Neutralleiter am Eingang des Dimmers (oder DALI-Treibers) vertauscht sind.

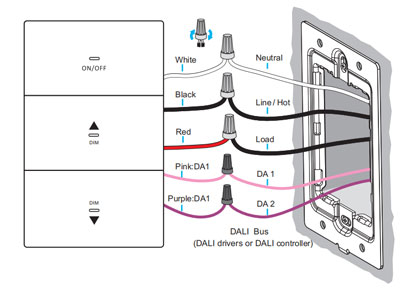

6. Dimmer anschließen (3)
| Modell | SMT-U-1CRDPW3 | SMT-U-1CRDPG3 |
| Farbe | Weiß | Grau |

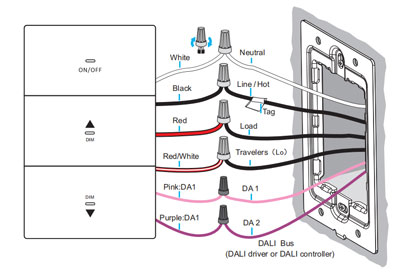

3-Wege-Verkabelung (Diese Modelle unterstützen 3-Wege-Verkabelung.)
|   |   |


| 7. Montieren Sie den Dimmer
       Zum Abschließen der Installation drücken und einrasten lassen | 8. Schalten Sie den Strom am Leistungsschalter ein
       |

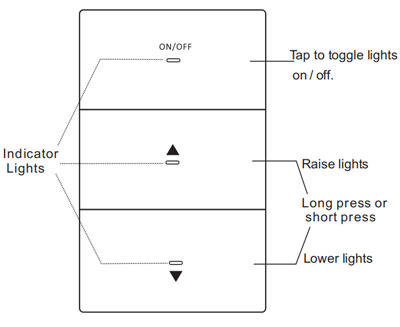

9. Dimmerbetrieb einrichten
|
       Hinweis: Wenn die Dimmtaste (langes Drücken) die maximale oder minimale Helligkeit erreicht. Die Kontrollleuchte blinkt langsam |


       Lo


       w-End-Trimmeinstellung

       |
|   |   |


Verwandte Produkte
|











 Modus: SMT-U-1CDPW2 Eingangsspannung: 100-277 V AC

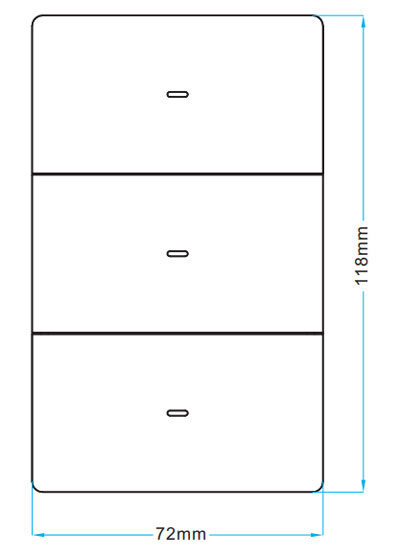

       Größe: 118 * 72 * 37,5


       MM

       |
