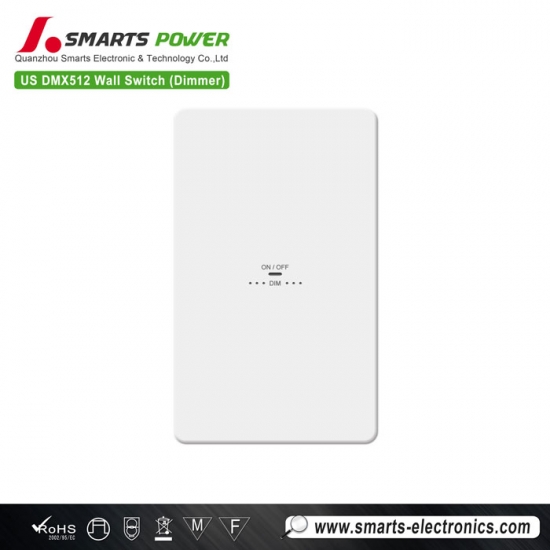

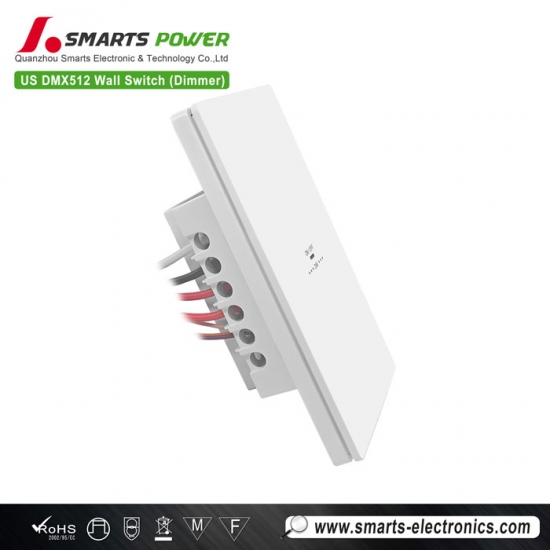

Das Ein-Tasten-DMX-Dimmer Mit einem Eingangsspannungsbereich von 100–277 V AC ist das Gerät wandmontiert und benötigt keine Adressierung oder Parameterkonfiguration. Es verfügt über DMX-Ein- und -Ausgang. Es ist für die Standard-Inneneinrichtung konzipiert und für die Innenbeleuchtung geeignet.
Installationsanweisungen
Bitte vor der Installation lesen.
Maximale Kapazität (Begrenzt durch das, was zuerst erreicht wird)
Eingangsspannung: AC110-277 V~50 / 60 Hz
Ausgangsstrom (integriertes DALI-Bus-Netzteil)
Max. 60 mA
Lasten (DALI-Treiber oder DALI-Decoder)
Bis zu:30
1. Schalten Sie den Strom am Leistungsschalter aus
WARNUNG: STROMSCHLAGGEFAHR.
3. Vorhandene Kabel beschriften und entfernen
Um die Verkabelung der neuen Steuerung zu erleichtern, beschriften Sie die Wallbox-Kabel, bevor Sie sie vom vorhandenen Gerät entfernen.
Kennzeichnen Sie bei Produkten mit Schraubklemmen den Draht der andersfarbigen Schraube.

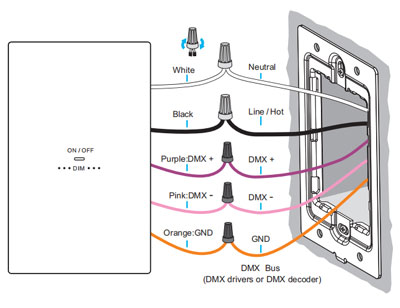

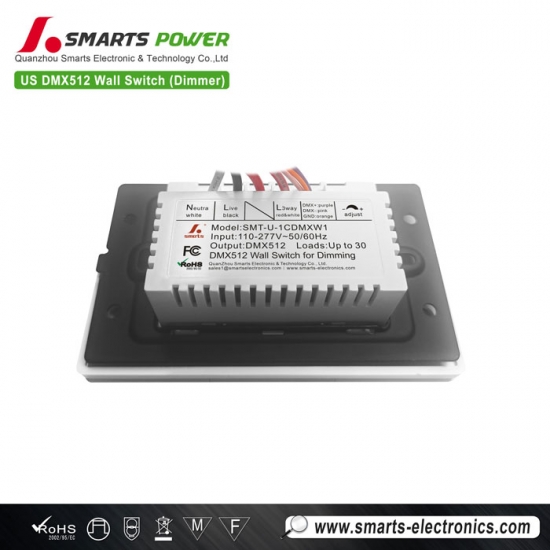

Modell
|
SMT-U-1CDMXW1
|
SMT-U-1CDMXG1
|
Farbe
|
Weiß
|
Grau
|
![]() |
![]() |

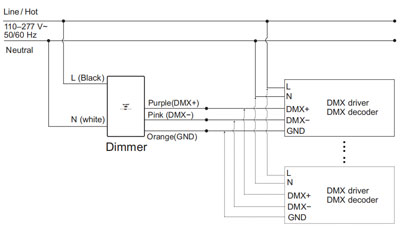

Hinweis 2: Der Dimmer und der DMX-Treiber/Decoder sind unabhängig voneinander an die Eingangsleistung (Wechselstromnetz) angeschlossen.
5.

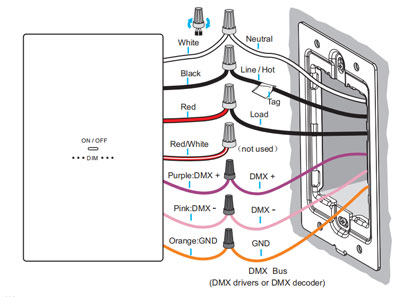

Dimmer anschließen (2)
Modell
|
SMT-U-1CRDMXW1
|
SMT-U-1CRDMXG1
|
Farbe
|
Weiß
|
Grau
|
![]() |
![]() |

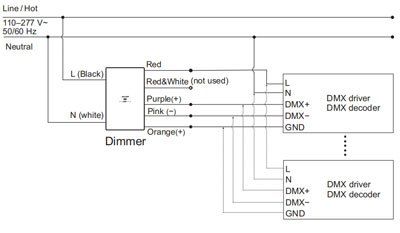

Hinweis 2: Verbinden Sie das AC-Eingangskabel (L) des DMX-Treibers mit dem Lastkabel (Rot) des Dimmers.
Fehlerbehebung:
Wenn der Dimmer starten kann, der DMX-Treiber jedoch nicht startet, überprüfen Sie bitte, ob der stromführende Draht und der Neutralleiter am Eingang des Dimmers (oder DMX-Treibers) vertauscht sind.
6. Dimmer anschließen (3)
Modell
|
SMT-U-1CRDMXW1
|
SMT-U-1CRDMXG1
|
Farbe
|
Weiß
|
Grau
|

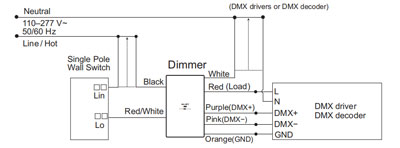

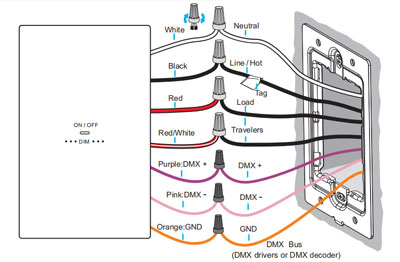

3-Wege-Verkabelung (Diese Modelle unterstützen 3-Wege-Verkabelung.)
![]() |
![]() |
Hinweis: Standard-Einpolschalter können mit einem Controller kombiniert werden, um ein Dual-Control-Schaltersystem zu bilden
7. Montieren Sie den Dimmer
Zum Abschließen der Installation drücken und einrasten lassen |
8. Schalten Sie den Strom am Leistungsschalter ein
|
9. Dimmerbetrieb einrichten
Hinweis: Wenn die Dimmtaste (langes Drücken) die maximale oder minimale Helligkeit erreicht. Die Kontrollleuchte blinkt langsam |
Lo
w-End-Trimmeinstellung
|
![]() |
![]() |
Verwandte Produkte

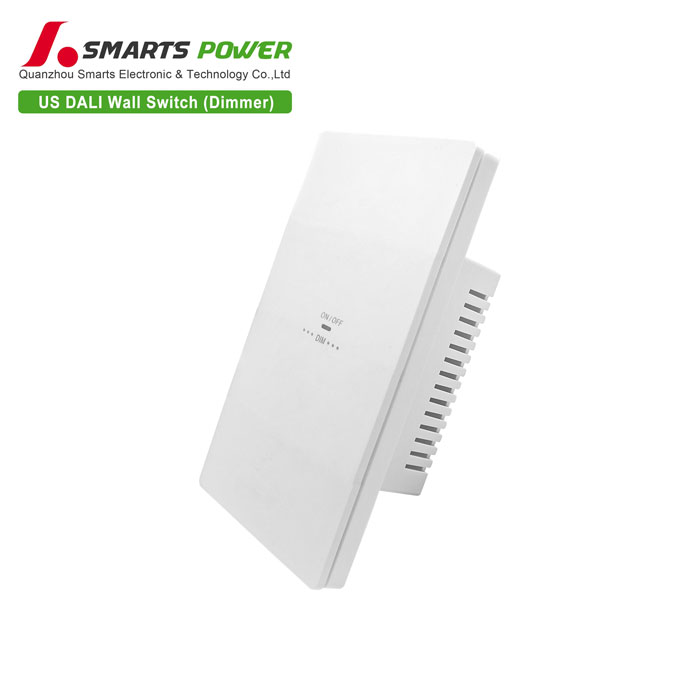

Modus: SMT-U-1CDPW1 Eingangsspannung: 100-2277 V AC

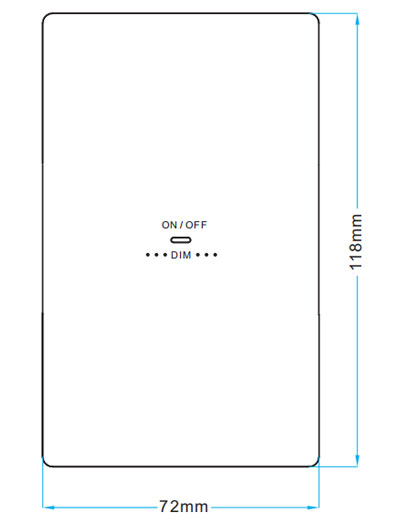

Größe: 118 * 72 * 37,5
