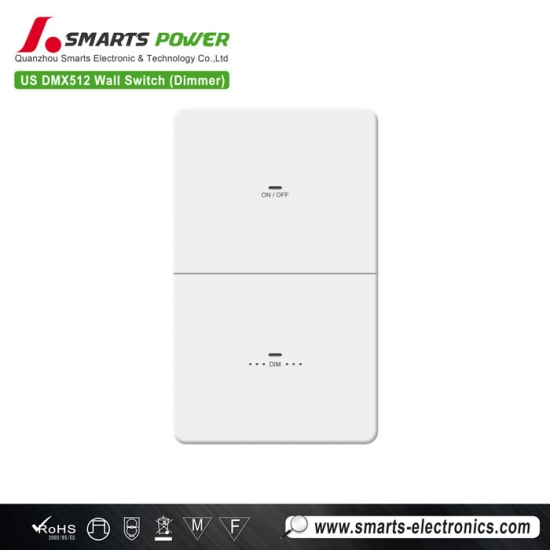

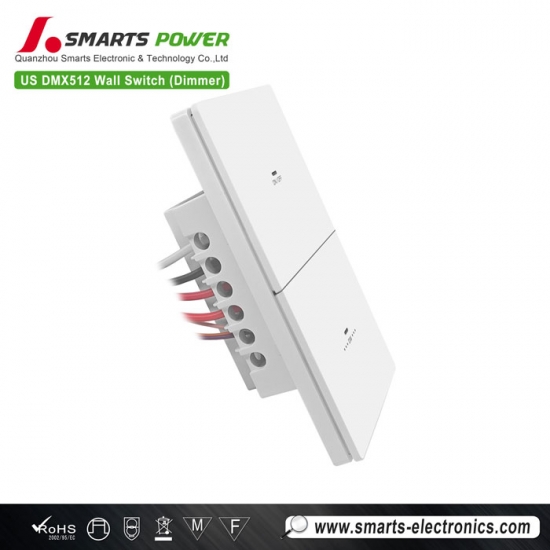

2-Tasten-Druckknopf-Wandschalter DMX-Dimmer LED für LED-Beleuchtung


















            2-Tasten-Druckknopf-Wandschalter DMX-Dimmer LED für LED-Beleuchtung













            2-Tasten-Druckknopf-Wandschalter DMX-Dimmer LED für LED-Beleuchtung





      Das DMX-Dimmer-Wandschalter Die Kommunikation erfolgt über DMX512 und andere Kommunikationsgeräte. Das Design ist wohnlich und eignet sich für die Installation im privaten Bereich sowie den unabhängigen Betrieb. Es ist kein Adresscode erforderlich. Die Garantie beträgt 5 Jahre.

Installationsanweisungen


  Bitte vor der Installation lesen.

  Maximale Kapazität (Begrenzt durch das, was zuerst erreicht wird)

  Eingangsspannung: AC110-277 V~50 / 60 Hz






      Ausgangsstrom (integriertes DALI-Bus-Netzteil)



      Max. 60 mA






      Lasten (DALI-Treiber oder DALI-Decoder)



      Bis zu:30








1. Schalten Sie den Strom am Leistungsschalter aus













      WARNUNG: STROMSCHLAGGEFAHR.
        WARNUNG: STROMSCHLAGGEFAHR.

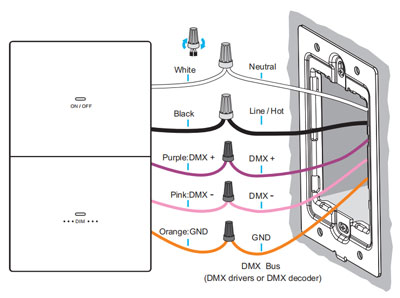

3. Vorhandene Kabel beschriften und entfernen

  Um die Verkabelung der neuen Steuerung zu erleichtern, beschriften Sie die Wallbox-Kabel, bevor Sie sie vom vorhandenen Gerät entfernen.

  Kennzeichnen Sie bei Produkten mit Schraubklemmen den Draht der andersfarbigen Schraube.

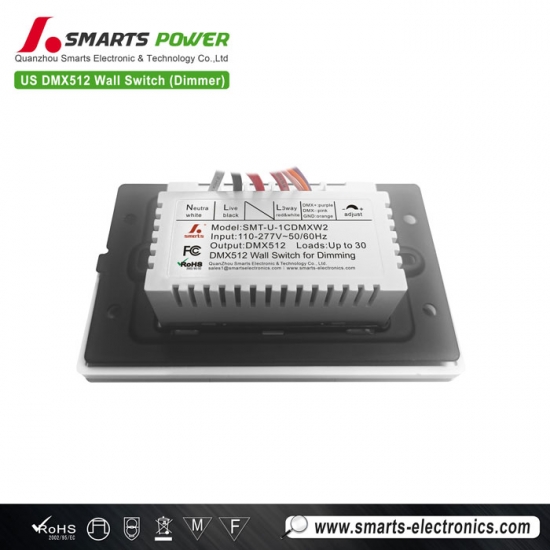

| Modell | SMT-U-1CDMXW2 | SMT-U-1CDMXG2 |
| Farbe | Weiß | Grau |
|   |   |

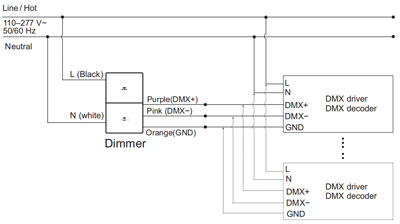

Hinweis 2: Der Dimmer und der DMX-Treiber/Decoder sind unabhängig voneinander an die Eingangsleistung (Wechselstromnetz) angeschlossen.



   5.

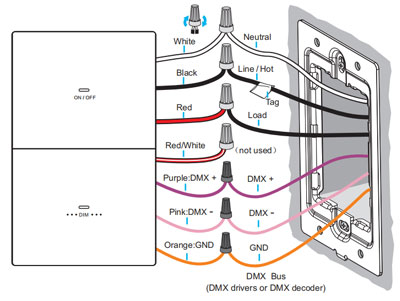

   Dimmer anschließen (2)



| Modell | SMT-U-1CRDMXW2 | SMT-U-1CRDMXG2 |
| Farbe | Weiß | Grau |
|   |   |

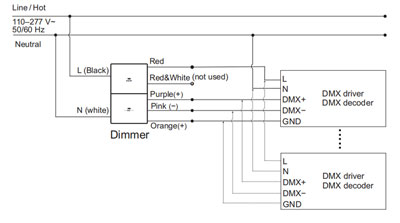

Hinweis 2: Verbinden Sie das AC-Eingangskabel (L) des DMX-Treibers mit dem Lastkabel (Rot) des Dimmers.

 Fehlerbehebung:

 Wenn der Dimmer starten kann, der DMX-Treiber jedoch nicht startet, überprüfen Sie bitte, ob der stromführende Draht und der Neutralleiter am Eingang des Dimmers (oder DMX-Treibers) vertauscht sind.

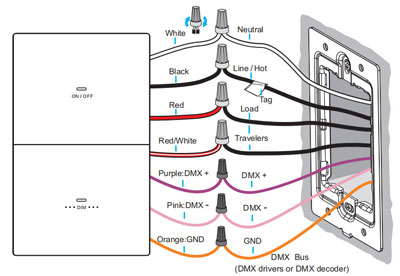

6. Dimmer anschließen (3)
| Modell | SMT-U-1CRDMXW2 | SMT-U-1CRDMXG2 |
| Farbe | Weiß | Grau |

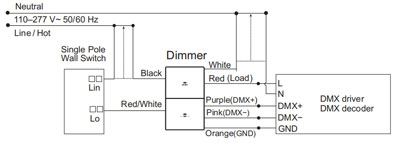

3-Wege-Verkabelung (Diese Modelle unterstützen 3-Wege-Verkabelung.)
|   |   |
Hinweis: Standard-Einpolschalter können mit einem Controller kombiniert werden, um ein Dual-Control-Schaltersystem zu bilden


| 7. Montieren Sie den Dimmer
       Zum Abschließen der Installation drücken und einrasten lassen | 8. Schalten Sie den Strom am Leistungsschalter ein
       |

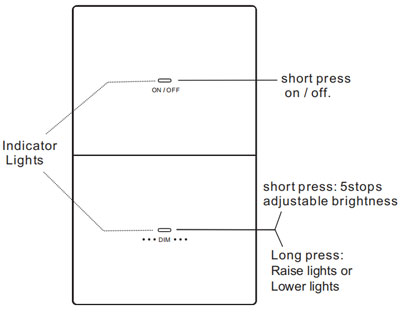

9. Dimmerbetrieb einrichten
|
       Hinweis: Wenn die Dimmtaste (langes Drücken) die maximale oder minimale Helligkeit erreicht. Die Kontrollleuchte blinkt langsam |


       Lo


       w-End-Trimmeinstellung

       |
|   |   |


Verwandte Produkte
|











































 Modus: SMT-U-1CDPW2 Eingangsspannung: 100-2277 V AC

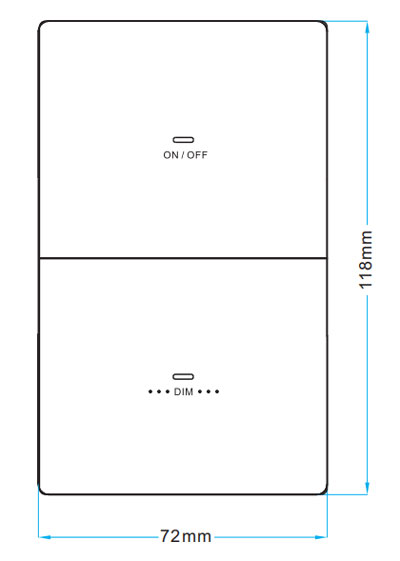

       Größe: 118 * 72 * 37,5
