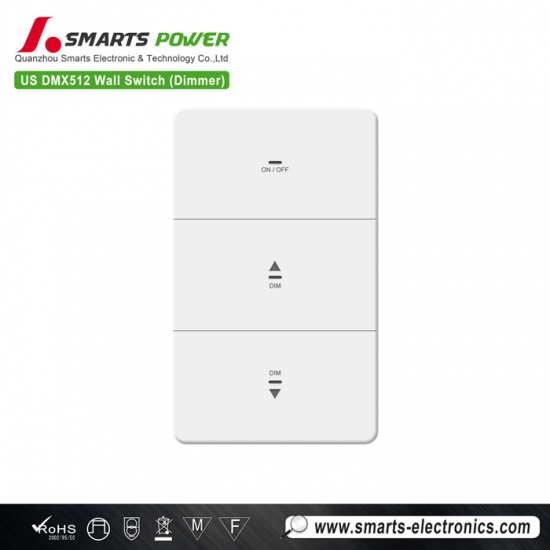

DMX 3-Tasten-Druckknopf-LED-Dimmerschalter zum Dimmen
DMX 3-Tasten-Druckknopf-LED-Dimmerschalter zum Dimmen
DMX 3-Tasten-Druckknopf-LED-Dimmerschalter zum Dimmen

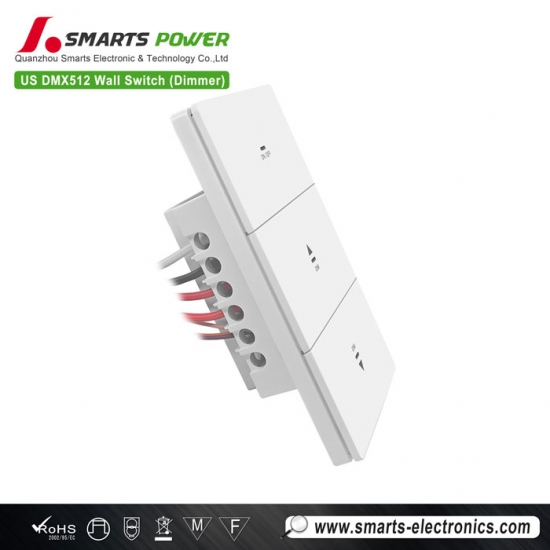

Smartspowers neue DMX-Dimmer Ermöglicht die DMX-Steuerung von Geräten ohne DMX-Schnittstelle zum Schalten oder Dimmen. Dieser DMX-Dimmer ist im klassischen Wohndesign gehalten, ähnelt einem herkömmlichen Haushaltsschalter und ist einfach zu bedienen. Stabil und zuverlässig
Installationsanweisungen
Bitte vor der Installation lesen.

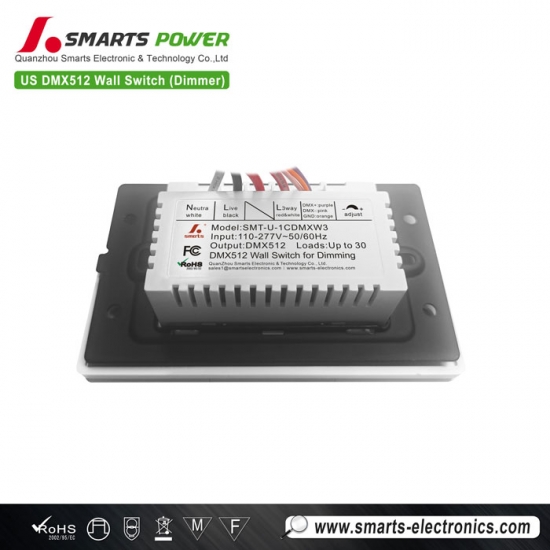

Maximale Kapazität (Begrenzt durch das, was zuerst erreicht wird)
Eingangsspannung: AC110-277 V~50 / 60 Hz
Max. 80 mA
Lasten (DMX-Treiber oder DMX-Decoder)
Bis zu:30
1. Schalten Sie den Strom am Leistungsschalter aus
WARNUNG: STROMSCHLAGGEFAHR.
3. Vorhandene Kabel beschriften und entfernen
Um die Verkabelung der neuen Steuerung zu erleichtern, beschriften Sie die Wallbox-Kabel, bevor Sie sie vom vorhandenen Gerät entfernen.
Kennzeichnen Sie bei Produkten mit Schraubklemmen den Draht der andersfarbigen Schraube.
Modell
|
SMT-U-1CRDMXW3
|
SMT-U-
1CRDMXW3
|
Farbe
|
Weiß
|
Grau
|
![]() |
![]() |

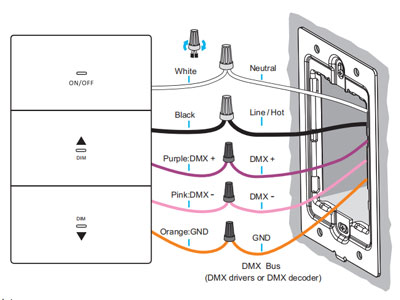

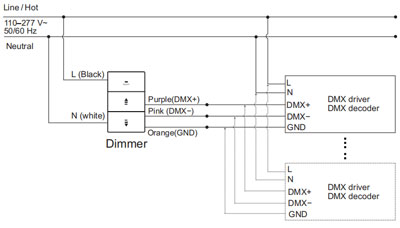

Hinweis 2: Der Dimmer und der DMX-Treiber/Decoder sind unabhängig voneinander an die Eingangsleistung (Wechselstromnetz) angeschlossen.
5.

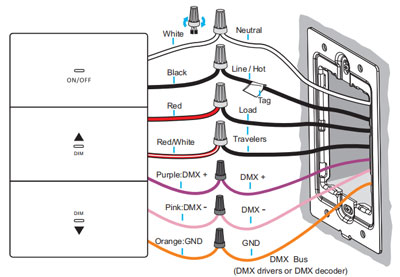

Dimmer anschließen (2)
Modell
|
SMT-U-
1CRDMXW3
|
SMT-U-
1CRDMXW3
|
Farbe
|
Weiß
|
Grau
|
![]() |
![]() |

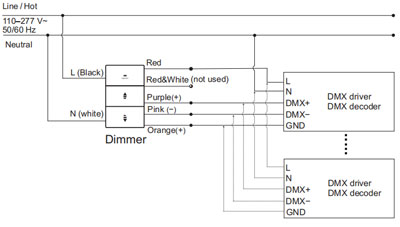

Hinweis 2: Verbinden Sie das AC-Eingangskabel (L) des DMX-Treibers mit dem Lastkabel (Rot) des Dimmers.
Fehlerbehebung:
Wenn der Dimmer starten kann, der DMX-Treiber jedoch nicht startet, überprüfen Sie bitte, ob der stromführende Draht und der Neutralleiter am Eingang des Dimmers (oder DMX-Treibers) vertauscht sind.

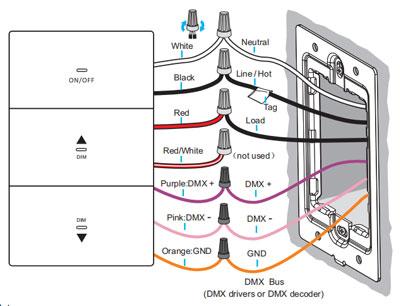

6. Dimmer anschließen (3)
Modell
|
SMT-U-
1CRDMXW3
|
SMT-U-
1CRDMXW3
|
Farbe
|
Weiß
|
Grau
|

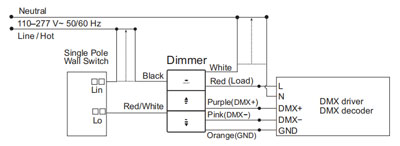

3-Wege-Verkabelung (Diese Modelle unterstützen 3-Wege-Verkabelung.)
![]() |
![]() |
Hinweis: Standard-Einpolschalter können mit einem Controller kombiniert werden, um ein Dual-Control-Schaltersystem zu bilden
7. Montieren Sie den Dimmer
Zum Abschließen der Installation drücken und einrasten lassen |
8. Schalten Sie den Strom am Leistungsschalter ein
|

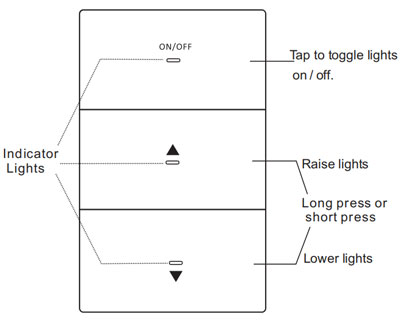

9. Dimmerbetrieb einrichten
Hinweis: Wenn die Dimmtaste (langes Drücken) die maximale oder minimale Helligkeit erreicht. Die Kontrollleuchte blinkt langsam |
Lo
w-End-Trimmeinstellung
|
![]() |
![]() |

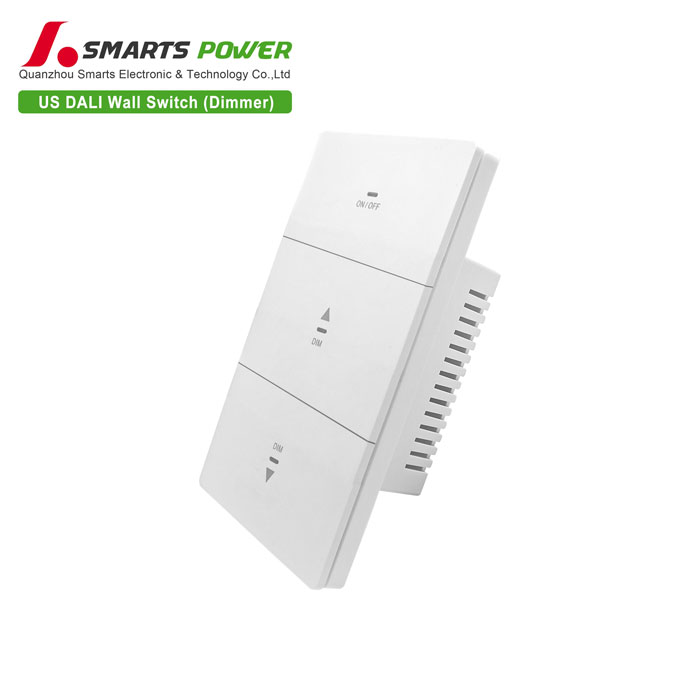

Verwandte Produkte
Modus: SMT-U-1CDPW3 Eingangsspannung: 100-2277 V AC

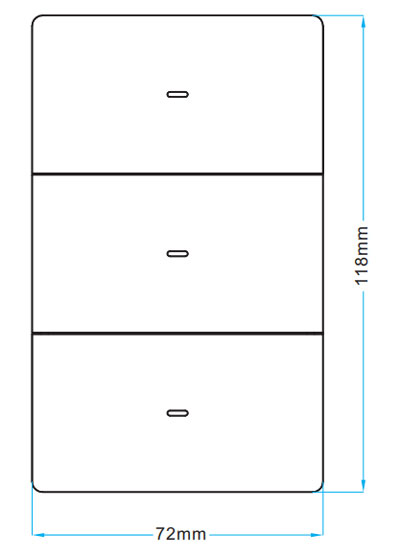

Größe: 118 * 72 * 37,5
