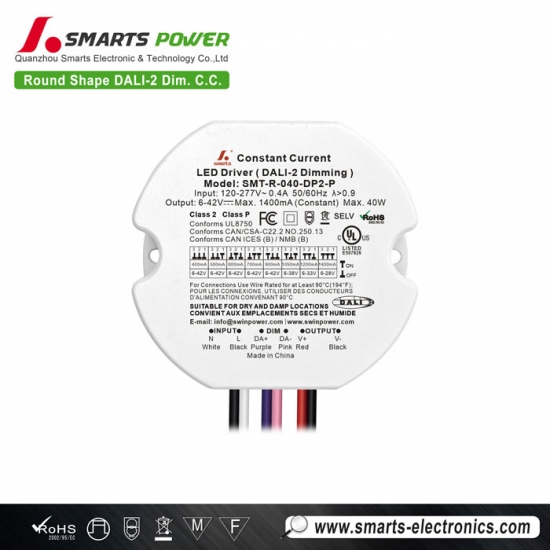

120–277 V AC DALI-2 dimmbarer 400–1400 mA Konstantstrom-LED-Treiber für den Innenbereich
Dieser DALI-2 dimmbare40 WKonstantstrom-LED-NetzteilEs verfügt über eine integrierte aktive PFC und ein robustes Gehäuse, das eine hervorragende Wärmeableitung gewährleistet. Die Treiberparameter lassen sich über DIP-Schalter einstellen, und der Dimmbereich reicht von 1 bis 100 %. Dies sorgt für eine gleichmäßige, stabile und flimmerfreie Leistung.

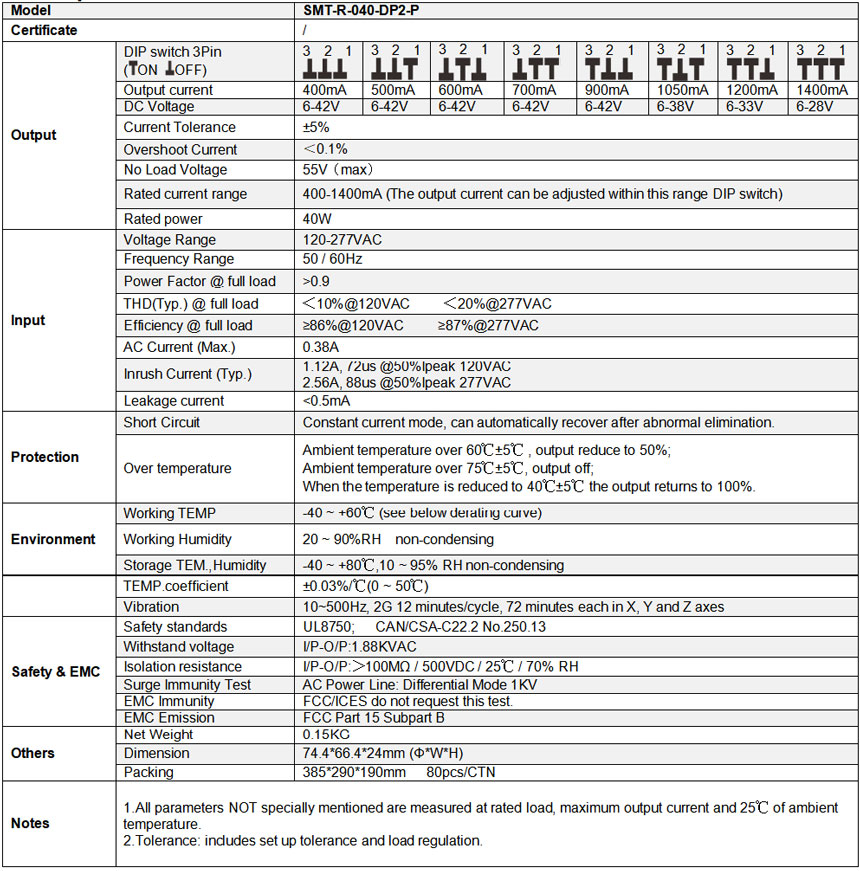

Spezifikation
 |
 |
 |
 |

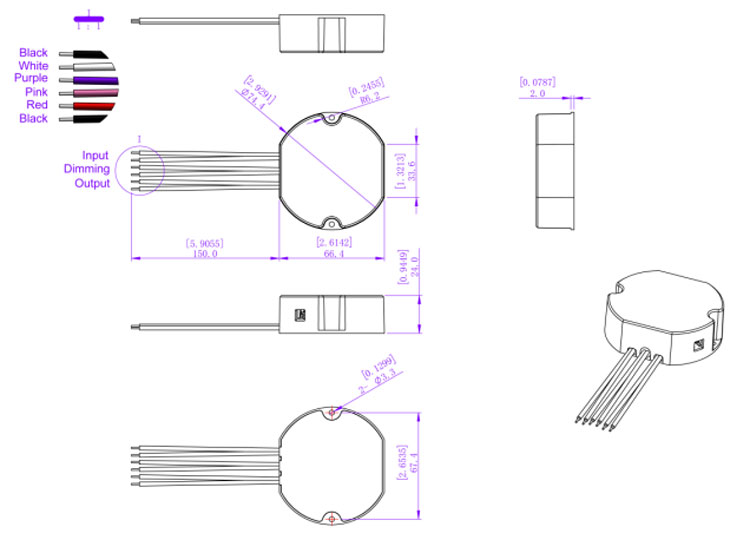

Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| CO4C | |
| Eingangsleitung | Schwarz (L) Weiß (N) (2*18AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*22AWG) |
| Dimmbares elektronisches Kabel | Lila (DIM+) Rosa (DIM-) (2*22AWG) |
Dimmbetrieb
Anschlussdiagramm für DALI-Dimmer:
Anschlussdiagramm für das DALI-System:
NFC-Funktion
 |
 |
 |
 |
|
ProNFC-App |
NFC-fähige Handheld-Geräte |
iOS-Download |
Android-Download |
Die Ausgangsspannung kann per NFC feinjustiert werden.
Die Ausgangsspannung kann von einem Mobilgerät mit der ProNFC-App oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden.
durch die Nähe zum NFC-Signalbereich des dimmbaren LED-Treibers.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36 V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Adresse einfach per NFC einstellen
Die Adresse kann von einem Mobilgerät mit der Set NFC APP oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden, indem man sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers begibt.
Verwandte Produkte

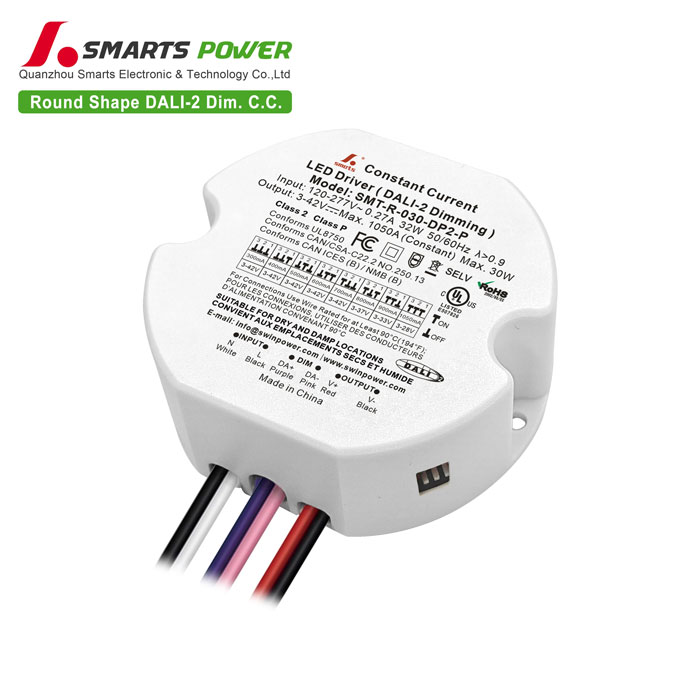

30-W-Konstantstrom-DALI-2-dimmbares LED-NetzteilMit einem runden Kunststoffgehäuse bietet es ein gleichmäßiges, stabiles und flimmerfreies Dimmen im Bereich von 0–100 % und wird mit einer außergewöhnlichen 7-Jahres-Garantie geliefert.
