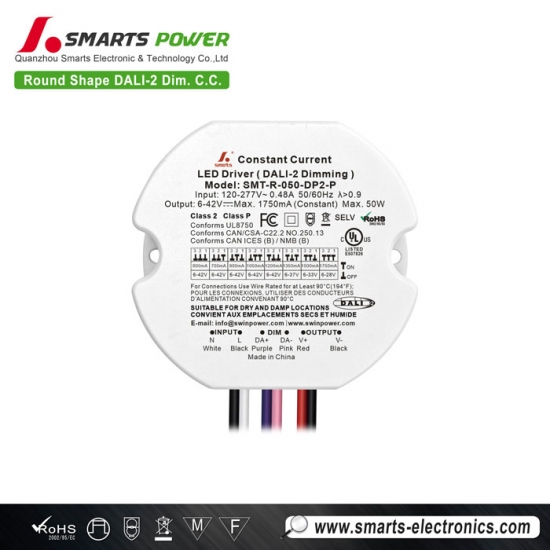

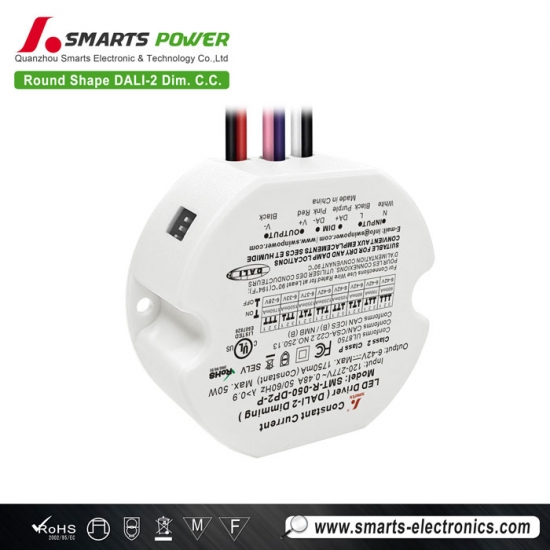

Rundes Kunststoffgehäuse, 50 W DALI-2 dimmbares Konstantstrom-LED-Netzteil für LED-Beleuchtung
Das50W DALI-2 dimmbares LED-NetzteilEs verfügt über ein rundes Kunststoffgehäuse und einen eingebauten DIP-Schalter zur Einstellung der Ausgangsparameter; es bietet ein gleichmäßiges, stabiles und flimmerfreies Dimmen über einen Bereich von 1–100 %.

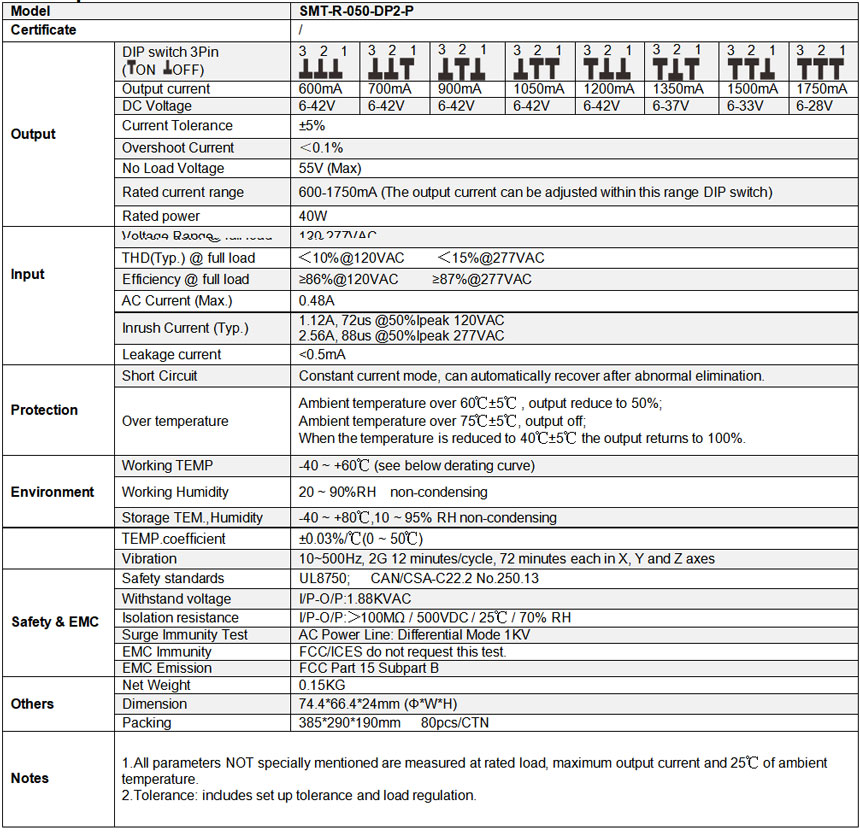

Spezifikation
 |
 |
 |
 |
Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| CO4C | |
| Eingangsleitung | Schwarz (L) Weiß (N) (2*18AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*22AWG) |
| Dimmbares elektronisches Kabel | Lila (DIM+) Rosa (DIM-) (2*22AWG) |
Dimmbetrieb
Anschlussdiagramm für DALI-Dimmer:
Anschlussdiagramm für das DALI-System:
NFC-Funktion
 |
 |
 |
 |
|
ProNFC-App |
NFC-fähige Handheld-Geräte |
iOS-Download |
Android-Download |
Die Ausgangsspannung kann per NFC feinjustiert werden.
Die Ausgangsspannung kann von einem Mobilgerät mit der ProNFC-App oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden.
durch in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36 V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Adresse einfach per NFC einstellen
Die Adresse kann von einem Mobilgerät mit der Set NFC APP oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden, indem man sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers begibt.
Verwandte Produkte

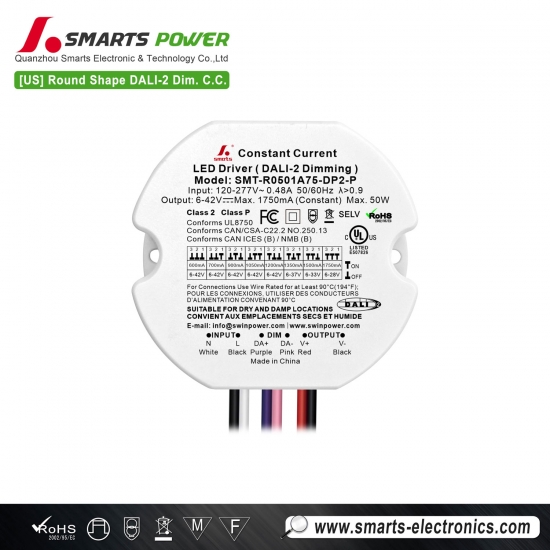

DALI-2 dimmbares LED-NetzteilDas Gerät verfügt über ein Kunststoffgehäuse und einen Konstantstromausgang. Es zeichnet sich durch seine kompakte Bauform, die schnelle und einfache Installation sowie eine erweiterte 7-Jahres-Garantie aus. Es wird hauptsächlich in Nordamerika vertrieben.
