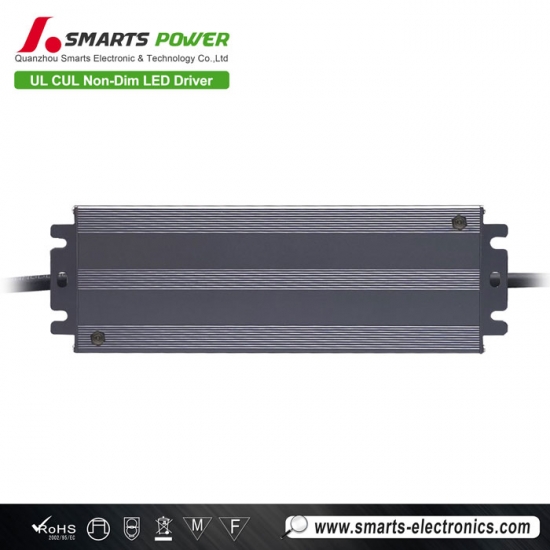

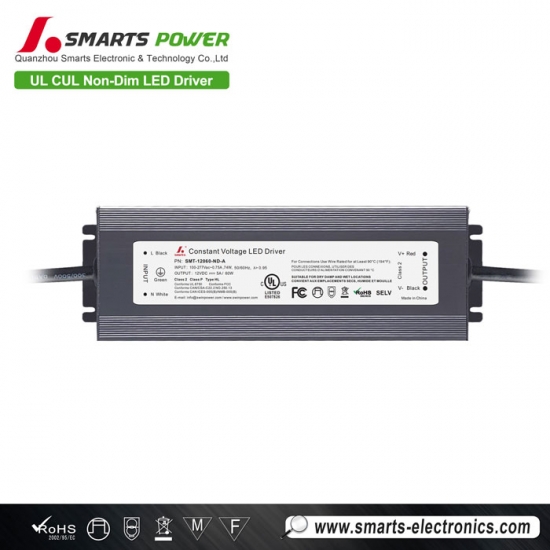

12V 60W nicht dimmbares Konstantspannungs-LED-Netzteil für LED-Streifen im Außenbereich
Das 60-W-LED-Netzteil, nicht dimmbar Es zeichnet sich durch einen breiten Eingangsspannungsbereich von 100–277 V AC aus und verfügt über eine aktive PFC-Funktion, wodurch ein Wirkungsgrad von bis zu 87 % erreicht wird. Es eignet sich für die Installation und den Einsatz in LED-Außenbeleuchtungsprojekten.
Spezifikation
| Modell | SMT-12060-ND-A | SMT-24060-ND-A | SMT-48060-ND-A | |
| Zertifikat | UL / cUL / FCC / Klasse P / Typ HL / Klasse 2 | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Spannungstoleranz | ±5% | ±3% | ±2% | |
| Spannungsregelung | ≤0,5 % | ≤0,5 % | ≤0,5 % | |
| Lastregelung | ≤2% | ≤1% | ≤1% | |
| Bemessungsstrom | 5A | 2,5 A | 1,25 A | |
| Nennleistung | 60 W | |||
| Spannungsripple | 500 mVp-p | 450 mVp-p | 450 mVp-p | |
| Überspannung | <7% (Volllast) | <5% (Volllast) | <5% (Volllast) | |
| Eingang | Spannungsbereich | 100-277 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor (typ.) bei Volllast |
>0,98 bei 120 V AC
>0,97@277VAC |
>0,98 bei 120 V AC
>0,97@277VAC |
>0,98 bei 120 V AC
>0,97@277VAC |
|
| THD (typ.) bei Volllast | <15 % bei 120 V <15 % bei 277 V | |||
| Wirkungsgrad (typ.) bei Volllast |
≥84 % bei 120 V AC
≥85 % bei 277 V AC |
≥84 % bei 120 V AC
≥86 % bei 277 V AC |
≥85 % bei 120 V AC
≥87 % bei 277 V AC |
|
| Wechselstrom (Max.) | ≤0,75 A bei 120 V AC ≤0,3 A bei 277 V AC | |||
| Einschaltstrom (typ.) | 31,6 A, 152 µs bei 50 % ISpitze, 120 V AC; 76,8 A, 156 µs bei 50 % ISpitze, 277 V AC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Schluckaufmodus, kann nach abnormalem Entfernen automatisch wiederhergestellt werden | ||
| Überlastung | ≥120 %, Konstanter Modus – Aktueller Modus, automatische Wiederherstellung nach Ausnahme | |||
| Übertemperatur | Wenn die Umgebungstemperatur 55℃ ±5℃ überschreitet, wird der Ausgang abgeschaltet. | |||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +40 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | ||
| Luftfeuchtigkeit im Betrieb | 20 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerung TEM, Luftfeuchtigkeit | -40 ~ +80℃, 10 - 95% RH nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10–500 Hz, 5G, 12 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 72 Minuten | |||
| Sicherheit und EMV | Sicherheitsstandards | UL8750 CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit | I/PO/P: 1,88 kV AC; I/P-FG: 1,88 kV AC; O/P-FG: 0,5 kV AC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | |||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 2 kV, Gleichtaktbetrieb 4 kV | |||
| EMV-Immunität | FCC/ICES fordern diesen Test nicht an. | |||
| EMV-Emission | FCC Teil 15 Unterabschnitt B; ANSI C63.4:2017; ICES-005 Ausgabe 5 | |||
| Andere | Nettogewicht | 0,5 kg | ||
| Dimension | 188*61,4*25,5 mm (L*B*H) | |||
| Verpackung | 415 x 230 x 170 mm, 20 Stück/Karton | |||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei 120 VAC Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen. | |||
| 2. Toleranz: umfasst Einrichtungstoleranz und Lastregelung. | ||||
|
3. Das Netzteil wird als Komponente betrachtet, die in Kombination mit dem Endgerät betrieben wird.
Die EMV-Leistung wird durch die gesamte Installation beeinflusst; die Hersteller der Endgeräte müssen be-qualifizierify EMC Directive on the complete installation again. |
||||
| 4. Standardzustände: Die Dimmkurve ist eine Gamma2.2-Kurve. | ||||
| 5. Bezüglich LED-Treiberlasttypen, bei denen der Treiber die Anforderungen an die Oberwellenemissionen gemäß ANSI C82.77-10 erfüllt. | ||||
|
|
|
|
Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| CA5 | |
| Eingangsleitung | Schwarz (L) Weiß (N) Grün (G) (3*18 AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*18 AWG) |
Warm Tipp S :
Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte.
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden auf Basis einer maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
Dimmbetrieb
Anweisung
1. Prüfen Sie vor der Inbetriebnahme, ob die Nenneingangsspannung des Netzteils im Bereich der marktüblichen Spannung liegt.
2. Achten Sie auf die Unterscheidung zwischen Eingangs- und Ausgangsleitungen des Netzteils, um Schäden an der Stromversorgung oder unnötige Sicherheitsunfälle durch Verpolung zu vermeiden.
3. Die Netzteile dürfen nicht übereinander gestapelt werden. Der Installationsabstand zwischen den Netzteilen muss mindestens 10 cm betragen. Mehrere Netzteile sollten in beengten Räumen installiert werden. Die Umgebungstemperatur sollte während des Betriebs 55 °C nicht überschreiten; Beispiele hierfür sind Verteilerkästen.
4. Um die Lebensdauer des Netzteils zu verlängern, sollte das Netzteil in einer Umgebung installiert werden, die eine möglichst gute Wärmeableitung ermöglicht.
5. Mit steigender Umgebungstemperatur nimmt die vom Netzteil verbrauchte Leistung allmählich ab, und die Lebensdauer des Netzteils verkürzt sich ebenfalls allmählich.
6. Nicht unter anormalen Lasten verwenden: Überlastung kann zu Schäden am Netzteil führen, und extrem geringe Lasten können zu Fehlfunktionen des Netzteils führen.
7. Um die Sicherheit zu gewährleisten und Störungen zu reduzieren, stellen Sie bitte sicher, dass der Erdungsdraht zuverlässig geerdet ist.
8. Falls der LED-Treiber nicht ordnungsgemäß funktioniert, führen Sie bitte keine Reparaturen in Eigenregie durch, sondern kontaktieren Sie uns: sales1@smartselectronics.com Oder rufen Sie uns an: 0086-595-27256889
Derating-Kurve
1. Um ihre Lebensdauer zu verlängern, beachten Sie bitte die Derating-Kurve und reduzieren Sie die Leistung entsprechend der Temperatur.
2. Bitte beachten Sie, dass der Temperaturanstieg von LED-Leuchten über einen längeren Zeitraum zu einem Anstieg ihrer Leistung führt.
Daher empfehlen wir, dass das Netzteil eine gewisse Lastreserve vorsieht, um eine Überlastung zu vermeiden.
