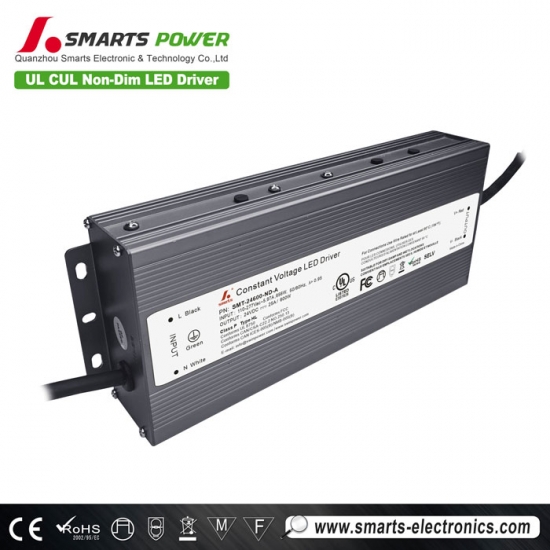

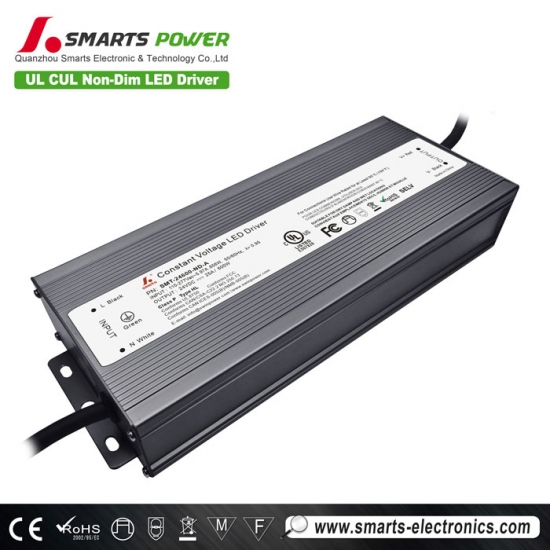

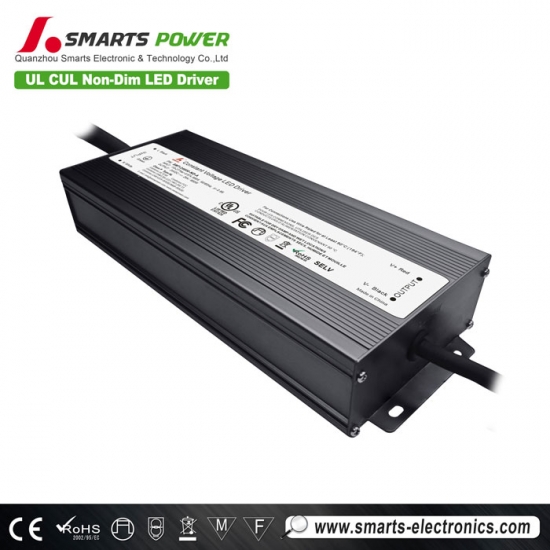

Wasserdichter IP67 nicht dimmbarer 24-Volt-600-W-Konstantspannungs-LED-Treiber für LED-Leuchten im Freien
Smartspowers neu aktualisierte Nicht dimmbarer LED-Treiber Verfügt über eine integrierte aktive PFC-Funktion, einen Konstantspannungsmodus und einen Wirkungsgrad von bis zu 93 %. Es bietet stabilen und sicheren Schutz für Lampen. Die Garantie beträgt 7 Jahre.
Spezifikation
| Modell | SMT-24600-ND-A | SMT-36600-ND-A | SMT-48600-ND-A | |
| Zertifikat | UL / FCC / Typ HL / Klasse P / SELV / CE / RoHS / REACH | |||
| Ausgabe | Gleichspannung | 24 V | 36 V | 48 V |
| Feinabstimmung der Spannung | / | |||
| Spannungstoleranz | ±1,5 % | ±1 % | ±1 % | |
| Spannungsregelung | ≤0,5 % | |||
| Nennstrom | 25A | 16,67A | 12,5 A | |
| Nennleistung | 600 W | |||
| Lastregelung | ±1 % | |||
| Eingang | Spannungsbereich | 110-277 V Wechselstrom | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor (typ.) bei Volllast | 0,99 bei 120 V AC, 0,95 bei 277 V AC | |||
| THD (typ.) bei Volllast | <20 % bei 120 V AC und 277 V AC | |||
| Wirkungsgrad (typisch) bei Volllast |
≥91 % bei 120 V AC
≥93 % bei 277 V AC 85 % bei 277 V AC |
≥90 % bei 120 V AC
≥92 % bei 277 V AC |
≥90 % bei 120 V AC
≥92 % bei 277 V AC |
|
| Wechselstrom (max.) | 6A | |||
| Einschaltstrom (Typ.) | 52 A, 810 us bei 50 % Ipeak 110 VAC; 76 A, 148 us bei 50 % Ipeak 277 VAC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | ||
| Überlast | ≥120 % Konstantstrommodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |||
| Übertemperatur | 100℃±10℃ schaltet Ausgangsspannung ab, automatische Wiederherstellung nach Abkühlung | |||
| Umfeld | Arbeitstemperatur. | -40~+60℃ (siehe untenstehende Derating-Kurve) | ||
| Arbeitsfeuchtigkeit | 20 – 90 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750 (USA) | ||
| Spannungsfestigkeit | I/PO/P: 1,8 KVAC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |||
| EMV-Emission | FCC Teil 15 Unterteil B; | |||
| Stoßspannungsfestigkeitstest | Unterschiedlicher Modus: 2 KV, Gleichtakt: 4 KV | |||
| Sonstiges | Nettogewicht | 1,98 kg | ||
| Dimension | 284 x 109 x 48,5 mm (L x B x H) | |||
| Verpackung | 380*305*160mm 5 Stück /Karton | |||
| Hinweise | 1. 1. Alle NICHT speziell genannten Parameter werden bei 120 V AC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Bei niedriger Eingangsspannung ist eine Leistungsreduzierung erforderlich, um eine lange Lebensdauer zu gewährleisten. | ||||

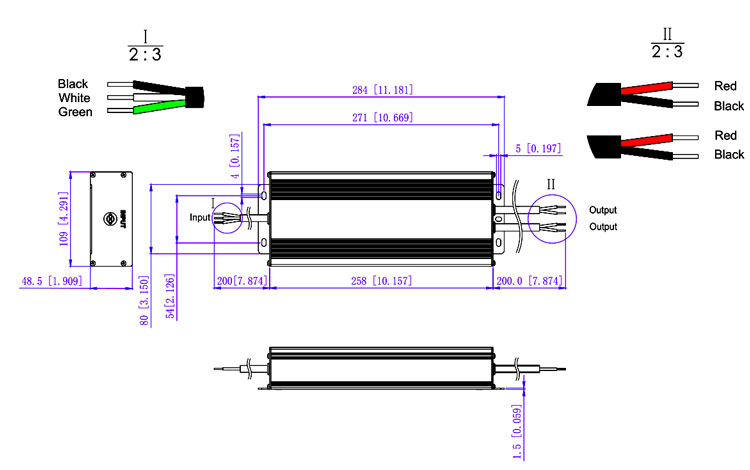

Mechanische Spezifikation
| Amerikanischer Drahtdurchmesser | |
| DT601 | |
| Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3 x 18 AWG) |
| Ausgangskabel (24 V und 36 V) |
Rot (V+) Schwarz (V-) (2*14AWG)
Rot (V+) Schwarz (V-) (2*14AWG) |
| Ausgangskabel (48 V) | Rot (V+) Schwarz (V-) (2*14AWG) |
| Bemerkungen: Bitte stellen Sie sicher, dass Sie diese richtig anschließen, sonst funktioniert Ihr Produkt nicht richtig und könnte beschädigt werden | |
Warme Tipps:
1. Empfohlener max. Stromtragfähigkeit (A) = Drahtdurchmesser (mm²) x 10A/mm²
Beispiel: 1mm² Ausgangskabel, Empfohlener Max. Stromtragfähigkeit (A) = 1mm² x 10A/mm²=10A
2. Alle anderen Kabelwünsche können wir individuell erfüllen.

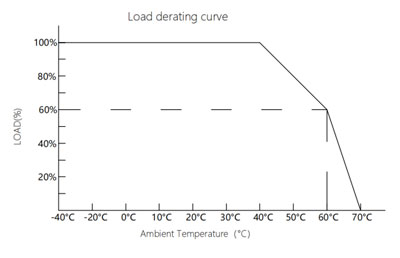

■ Derating-Kurve ( Ausgangslast vs. TEMP .)
1. Um die Lebensdauer zu verlängern, beachten Sie bitte die Derating-Kurve und reduzieren Sie die Leistung entsprechend der Temperatur.
2. Bitte beachten Sie, dass eine über längere Zeit steigende Temperatur von LED-Leuchten zu einer Leistungssteigerung führt.
Daher empfehlen wir, dem Netzteil eine gewisse Lastreserve aufzubewahren, um eine Überlastung zu vermeiden.

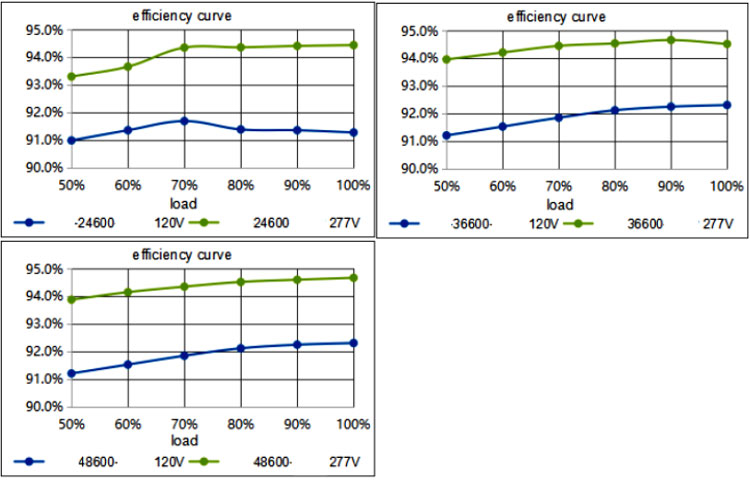

■ E Effizienz Kurve (Effizienz vs Ausgangslast)

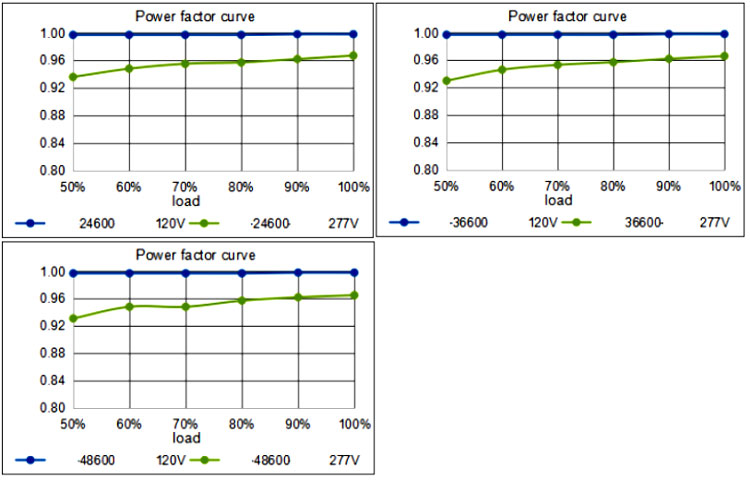

■ Leistungsfaktorkurve

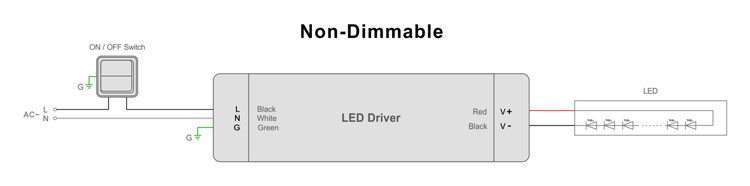

Anschlussdiagramm
■ Anweisung:
1.Vergewissern Sie sich vor der Verwendung, dass die Nenn-Eingangsspannung des Netzteils im Bereich der Marktspannung liegt.
2. Achten Sie auf die Unterscheidung zwischen den Eingangs- und Ausgangsleitungen des Netzteils, um Stromschäden oder unnötige Sicherheitsunfälle durch den Anschluss der Rückleitung zu vermeiden.
3. Das Netzteil kann nicht für die Installation (Platzierung) gestapelt werden, und der Installationsabstand zwischen dem Netzteil und dem Netzteil sollte größer als 10 cm sein. Mehrere Stromversorgung
Die Stromversorgung muss in einem engen Raum installiert werden und die Umgebungstemperatur muss während des Betriebs unter 55 °C liegen; beispielsweise in Verteilerkästen usw.
4. Um die Lebensdauer des Netzteils zu verlängern, sollte das Netzteil in einer Umgebung installiert werden, die die Wärmeableitung so weit wie möglich begünstigt.
5. Mit steigender Umgebungstemperatur nimmt der Stromverbrauch des Netzteils allmählich ab und auch die Lebensdauer des Netzteils verkürzt sich allmählich.
6. Nicht unter anormaler Belastung verwenden: Überlastung kann zu Schäden am Netzteil führen und extrem geringe Belastungen können zu Fehlfunktionen des Netzteils führen.
7.Um die Sicherheit zu gewährleisten und Störungen zu reduzieren, stellen Sie bitte sicher, dass das Erdungskabel zuverlässig geerdet ist
8. Wenn die dimmbaren LED-Treiber nicht normal funktionieren, warten Sie bitte nicht privat, sondern kontaktieren Sie uns: sales1@smartselectronics.com Oder rufen Sie uns an: 0086-595-27256889
Verwandte Produkte
|

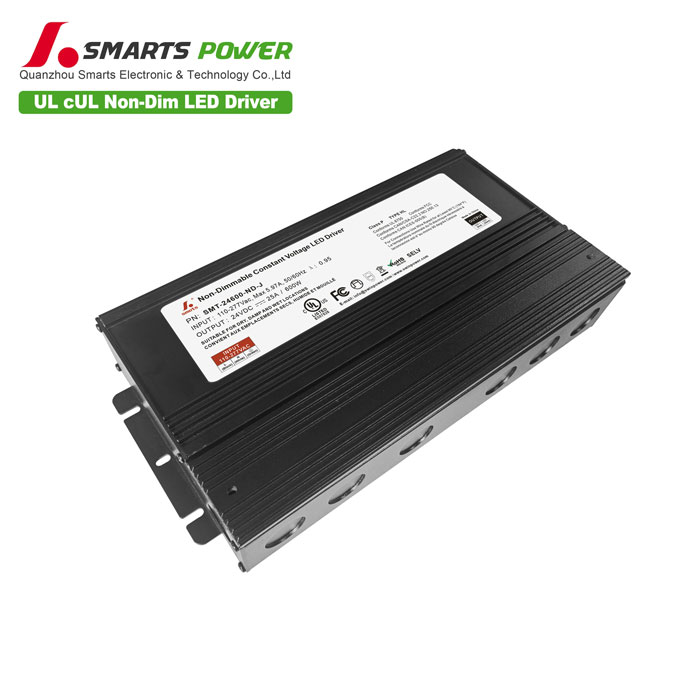

Dieses Nicht dimmbarer 600W LED-Treiber ist in die Anschlussdose integriert und verfügt über mehrere Schutzfunktionen wie Kurzschluss, Übertemperatur und Überlastung. Es verfügt über einen Konstantspannungsbetrieb und eine integrierte aktive PFC-Funktion. Es eignet sich für den Einbau in großen Supermärkten und Wohnbeleuchtungsprojekten und hat eine 7-jährige Garantie.
