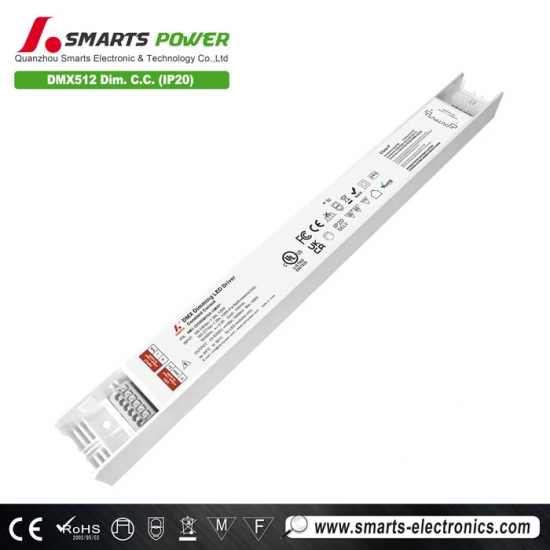

160 mA-1600 mA Konstantstrom DMX512 100 W dimmbares LED-Treiber-Netzteil für 12 V LED-Streifenlichter
Smartspower neu Konstantstrom 100W DMX512 dimmbares LED-Netzteil Mit Kunststoffgehäuse und Wasserdichtigkeitsklasse IP20, geeignet für die Installation und Verwendung von intelligenten dimmbaren LED-Beleuchtungsprojekten im Innenbereich. 7 Jahre Garantie.
Spezifikation
| Modell | SMT-DI100W160-DMXP-T | SMT-DI100W210-DMXP-T | |
| Zertifikat | UL/FCC/CE /Klasse P/TYP HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Ausgabe | Nennstrom | 160 mA bis 1600 mA | 210 mA bis 2100 mA |
| Gleichspannung | 24 V bis 93 V | 12 V bis 54 V | |
| Nennleistung | 100Wmax | ||
| Spannungstoleranz | ±30 mA | ||
| Leerlaufspannung (max.) | 98 Vmax | ||
| Leitungsregelung | <0,1 % | ||
| Lastregelung | <0,1 % | ||
| Eingang | Spannungsbereich | 100-277 V Wechselstrom | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor bei Volllast | ≤0,95 | ||
| THD (typ.) bei Volllast | <10 % | ||
| Wirkungsgrad bei Volllast | >88,5 % bei 120 V AC, 60 Hz >90,5 % bei 230 V AC, 50 Hz >90,5 % bei 277 V AC, 60 Hz | ||
| Leerlaufleistung (Max) | <3W | ||
| Standby-Leistung (max.) | <0,5 W | ||
| Wechselstrom (max.) | <1,33 A | ||
| Einschaltstrom (Typ.) | 29,6 A, 412us@50%Ipeak120V 56,8A, 120us@50%Ipeak230V 68,4A, 580us@50%Ipeak277V | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Hiccup-Modus, startet automatisch neu, nachdem der Fehlerzustand behoben ist | |
| Überlast | ≤120 % Hiccup-Modus oder Konstantleistungsmodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 ± 5 °C wird der Ausgangsstrom auf 50 % reduziert.
Umgebungstemperatur über 45 ± 5 °C, erholt sich automatisch nach Temperaturabfall. Bei einer Umgebungstemperatur über 75 ± 5 °C wird der Ausgangsstrom auf 0 % reduziert. Umgebungstemperatur über 45 ± 5 °C, erholt sich automatisch nach Temperaturabfall. |
||
| Umfeld | Arbeitstemperatur | -40~+60℃ (siehe untenstehende Derating-Kurve) | |
| Arbeitsfeuchtigkeit | 20–90 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Vibration | 10~500 Hz, 2G 12 Min./1 Zyklus, Periode für jeweils 72 Min. entlang der X-, Y- und Z-Achse | ||
| Sicherheit & EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) und UL8750 (USA) | |
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC (EU) und I/PO/P: 1,8 KVAC (USA) | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % relative Luftfeuchtigkeit | ||
| EMV-Emission | EN55015 EN61000-3-2,3 (EU) und FCC Teil 15, Unterteil B;ANSI C63.4:2014 (USA) | ||
| EMV-Störfestigkeit | EN61000-4-2,3,4,5,6,11 EN61547 (EU) | ||
| Blitzschlag | DM:2KV CM:4KV | ||
| Stroboskop-Teststandard | IEEE 1789 flimmerfrei | ||
| Sonstige | Nettogewicht | 0,43 kg | |
| Dimension | 375,8 x 34,8 x 24,1 mm (L x B x H) | ||
| Verpackung | 32*24,5*355 50 Stück /Karton | ||
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Um die Lebensdauer des Treibers zu verlängern, reduzieren Sie bitte die Belastung bei niedrigerer Eingangsspannung. | |||
| 3. LED-Treiber erfüllt die Anforderungen an harmonische Emissionen gemäß ANSI C82.77-10. | |||
|
4. Dimmstromkreis:
Hinweis: Dieser Steuerkreis ist isoliert, hat aber keine Klasse 2-Bewertung. Informationen zum Anschließen des Dimmers finden Sie in der Installationsanleitung. VORSICHT: Mehr als eine Stromversorgung vorhanden. ACHTUNG: Es sind zusätzliche elektrische Energiequellen vorhanden. |
|||
|
|
|
|

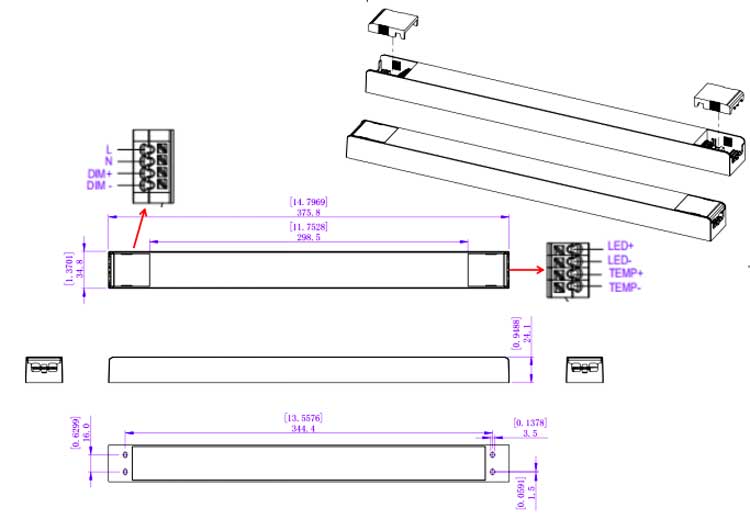

Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 7 |
| 13A | 9 | |
| 16A | 11 | |
| 20A | 14 | |
| 25A | 18 | |
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 14 |
| 13A | 18 | |
| 16A | 22 | |
| 20A | 28 | |
| 25A | 35 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 17 |
| 13A | 22 | |
| 16A | 27 | |
| 20A | 34 | |
| 25A | 42 | |
Notiz :
1. Die oben genannten Mengen der an den Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.

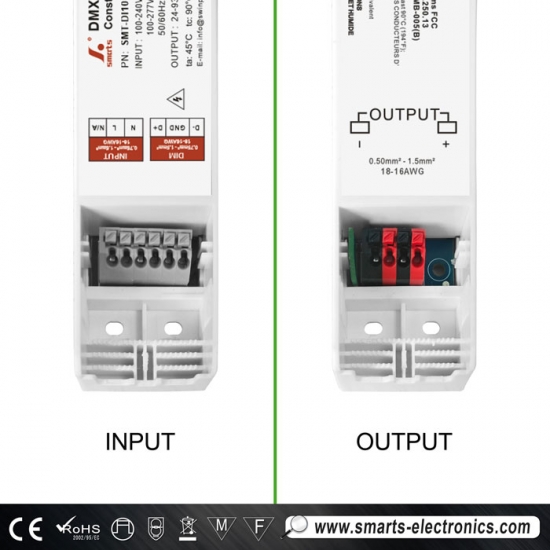

| Globle-Drahtstärke | |
| LD100 | |
| Eingangskabel und Dimmkabel | Graue Klemmen 5P (0,2 mm2 – 1,5 mm2/24 – 16 AWG) |
| Ausgangskabel und externes Temperaturkabel | Rote/schwarze Klemmen 4P (0,2 mm2 – 1,5 mm2/24 – 16 AWG) |
| Hinweise: Bitte achten Sie auf den korrekten Anschluss, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |
Dimmbetrieb
Notiz :
1. Die Modellbezeichnung SMT-DI020W070-DMX P bedeutet, dass keine zusätzliche Stromversorgung und Temperaturregelung vorhanden ist und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
2. Die Modellbezeichnung SMT-DI020W070-DMX P -T bedeutet, dass keine Zusatzstromversorgung vorhanden ist, jedoch eine Temperaturregelung, sodass der LED-Treiber keine Zusatzstromverkabelung hat.
NFC-Funktion :
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Einfaches Adressieren per NFC
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibgerät) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Verwandte Produkte
|

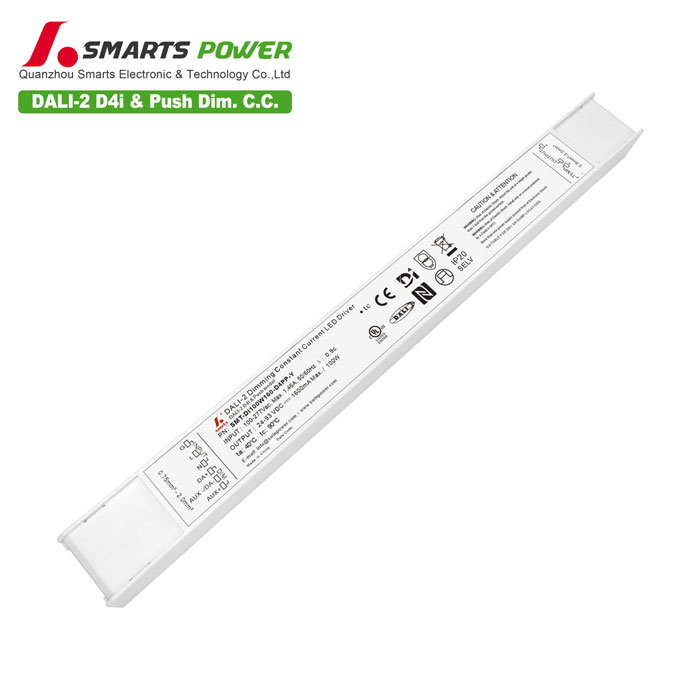

Modus: SMT-DI100W160-D4PP Eingangsspannung: 100-277 V AC
