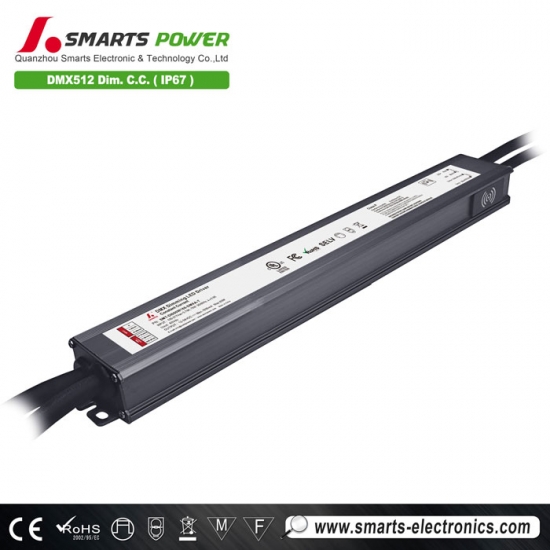

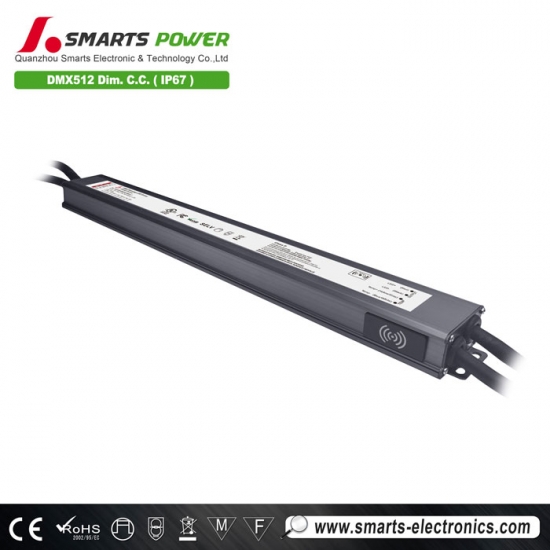

Wasserdicht IP66 ultra slim konstante strom DMX512 dimmbare 60w led-treiber für outdoor
Wasserdicht IP66 ultra slim konstante strom DMX512 dimmbare 60w led-treiber für outdoor
Wasserdicht IP66 ultra slim konstante strom DMX512 dimmbare 60w led-treiber für outdoor
60W DMX512 dimmbares LED-Netzteil verfügt über eine integrierte aktive PFC-Funktion, einen Konstantstrom-Betriebsmodus und einen Wirkungsgrad von bis zu 88,5 %. Das integrierte NFC-Smart-Programmiermodul ermöglicht die Anpassung der Dimmkurve über NFCAPP und verfügt über eine Funktion zur Statuserkennung. 7 Jahre Garantie.
Spezifikation
| Modell | SMT-DI060W120-DMXA-T | SMT-DI060W160-DMXA-T | |
| Zertifikat | UL/FCC/CE /Klasse P/TYP HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Ausgabe | Nennstrom | 120 mA bis 1200 mA | 160 mA bis 1600 mA |
| Gleichspannung | 24-93 V DC | 12-54 V DC | |
| Leerlaufspannung | 60 Vmax | ||
| Nennleistung | 60Wmax | ||
| Spannungstoleranz | Ausgangsstrom ± 10 mA für ≤ 300 mA, ± 20 mA für ≥ 300 mA und ± 30 mA für ≥ 1000 mA | ||
| Leitungsregelung | <0,5 % | ||
| Lastregelung | <0,5 % | ||
| Eingang | Spannungsbereich | 100-277 V Wechselstrom | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor (typ.) | ≥0,98 bei 120 V AC, 60 Hz ≥0,96 bei 230 V AC, 50 Hz ≥0,92 bei 277 V AC, 60 Hz | ||
| Leerlaufleistung (Max) | <1,5 W | ||
| Standby-Leistung (Max.) | <0,5 W | ||
| THD (typ.) bei Volllast | ≤15 % | ||
| Wirkungsgrad bei Volllast | 88 % bei 120 V AC, 60 Hz 89 % bei 230 V AC, 50 Hz 89 % bei 277 V AC, 60 Hz | ||
| Wechselstrom (max.) | 0,65 A | ||
| Einschaltstrom (Typ.) | 28,7 A, 204us@50%Ipeak@120V 55,2A, 98us@50%Ipeak@230V 66,0A, 220us@50%Ipeak@2770V | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |
| Überspannung | Hiccup- oder Konstantstrommodus, startet automatisch neu, nachdem der Fehlerzustand behoben ist | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 ± 5 °C wird der Ausgangsstrom auf 50 % reduziert.
Umgebungstemperatur über 40 ± 5 °C, erholt sich automatisch. Bei einer Umgebungstemperatur über 75 ± 5 °C wird der Ausgangsstrom auf 0 % reduziert. Umgebungstemperatur über 40 ± 5 °C, erholt sich automatisch. |
||
| Umfeld | Arbeitstemperatur | -40~+50℃ (siehe untenstehende Derating-Kurve) | |
| Arbeitsfeuchtigkeit | 20–90 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Vibration | 10~500 Hz, 5G 12 Min./1 Zyklus, Periode für jeweils 72 Min. entlang der X-, Y- und Z-Achse | ||
| Sicherheit & EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) und UL8750 (USA) | |
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC | ||
| Stroboskop-Teststandard | IEEE 1789 Flimmerfrei | ||
| Blitzschlag | Wechselstromleitung: Gegentakt 2 kV, Gleichtakt 4 kV | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % relative Luftfeuchtigkeit | ||
| EMV-Emission | EN55015 EN61000-3-2,3 (EU) und FCC Teil 15 Unterteil B; ANSI C63.4:2014 (USA) | ||
| Sonstiges | Nettogewicht | 540 g | |
| Dimension | 332*38,5*23,6 mm (L*B*H) | ||
| Verpackung | 365*355*260mm 20 Stück /Karton | ||
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Um die Lebensdauer des Treibers zu verlängern, reduzieren Sie bitte die Belastung bei niedrigerer Eingangsspannung. | |||
| 3. LED-Treiber erfüllt die Anforderungen an harmonische Emissionen gemäß ANSI C82.77-10. | |||
|
|
|
|

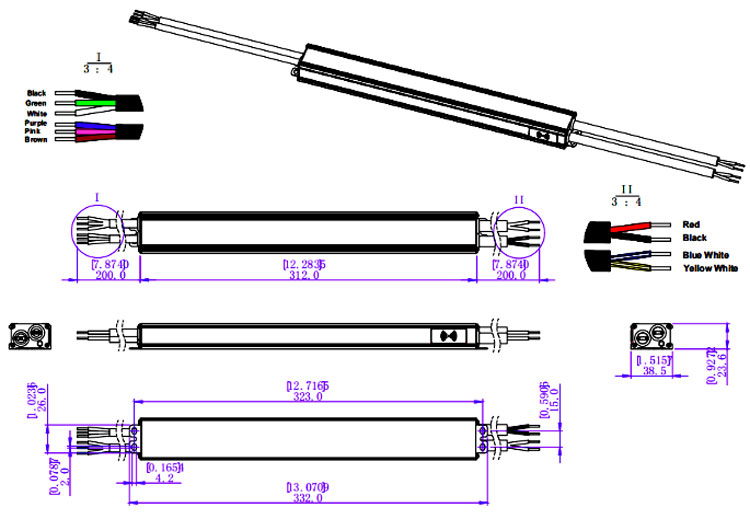

Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 10 |
| 13A | 13 | |
| 16A | 17 | |
| 20A | 21 | |
| 25A | 26 | |
| Wenn die Eingangsspannung 230 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 24 |
| 13A | 31 | |
| 16A | 38 | |
| 20A | 48 | |
| 25A | 55 | |
| LN60 | |
| Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3 x 18 AWG) |
| Ausgangskabel | V+(Rot) V-(Schwarz)(2*18AWG) |
| Dimmkabel | Lila (DMX+) Rosa (GND) Braun (DMX-) (3*18AWG) |
| Externer Temperaturdraht | Gelb Weiß (TEMP+) Blau Weiß (TEMP-) (2*22AWG) |
| Bitte stellen Sie sicher, dass Sie diese richtig anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |

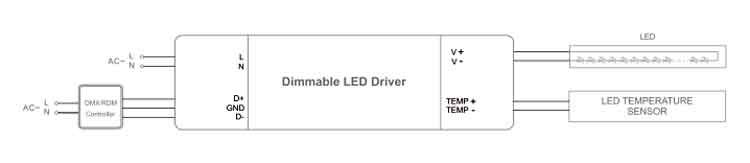

Dimmbetrieb
Notiz :
1. Die Modellbezeichnung SMT-DI0 6 0 W XXX -DMXA bedeutet, dass keine zusätzliche Stromversorgung und Temperaturregelung vorhanden ist und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
2. Die Modellbezeichnung SMT-DI0 6 0 W XXX -DMXA-T bedeutet, dass keine Zusatzstromversorgung vorhanden ist, jedoch eine Temperaturregelung, sodass der LED-Treiber keine Zusatzstromverkabelung hat.
NFC-Funktion :
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Einfaches Festlegen der Adresse per NFC
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibgerät) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Verwandte Produkte
|

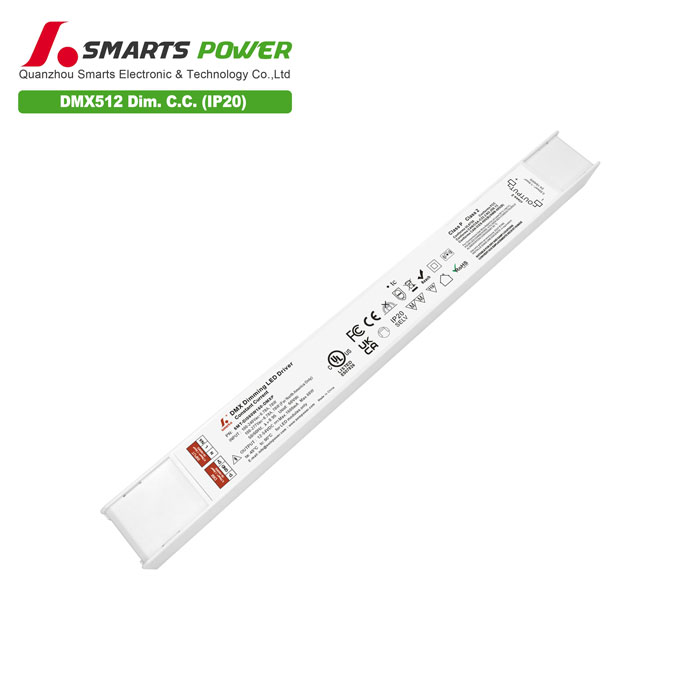

Modus: SMT-DI060W120-DMXP Eingangsspannung: 100-277 V AC
