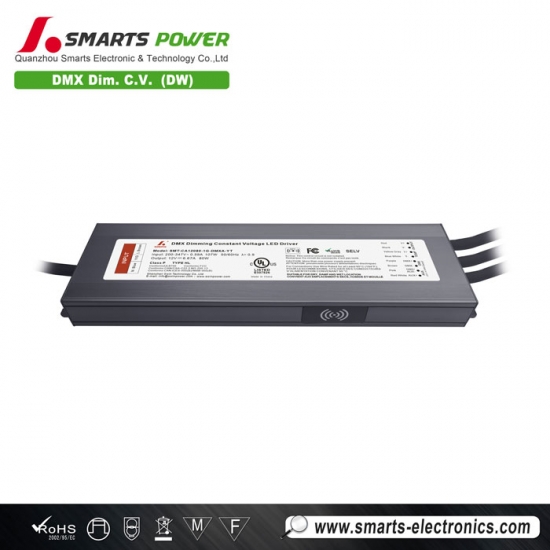

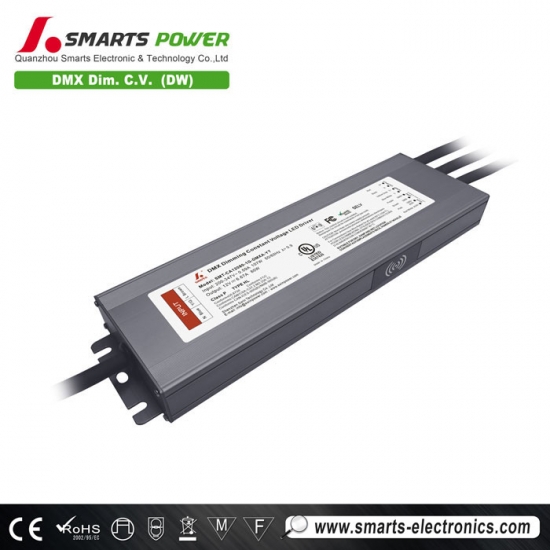

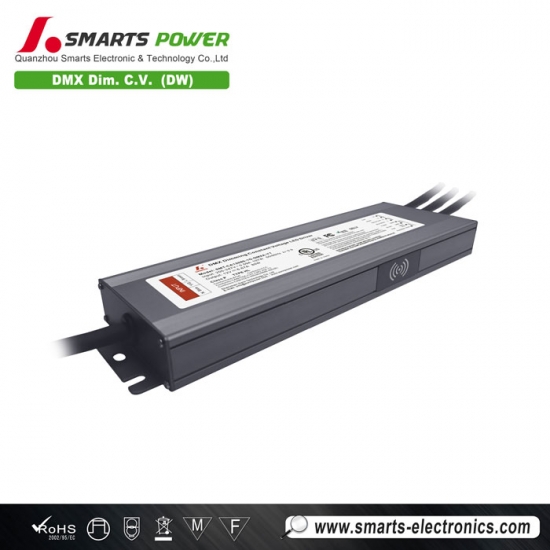

Aluminiumgehäuse, Konstantspannungs-DMX-dimmbarer 80-W-LED-Treiber , Wasserdichtigkeit nach IP66, hervorragende Wärmeableitung. Mit Kurzschluss-, Übertemperatur-, Überlast- und Überspannungsschutz. Geeignet für LED-Beleuchtungsprojekte im Innen- und Außenbereich in feuchten Räumen. Mit 7 Jahren Garantie.
Spezifikation
| Modell | SMT-CA12080-1G-DMXA-YT | SMT-CA24080-1G-DMXA-YT | SMT-CA48080-1G-DMXA-YT | |
| Zertifikat | cUL / FCC / CE / SELV / Klasse P / TYP HL / RoHS / Reach/UKCA/ICES-005/Klasse 2 | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Feinabstimmung der Spannung | 12 bis 13,5 V | 24-26 V | 48–50 V | |
| Nennstrom | 6,66A | 3,33A | 1,66 A | |
| Nennleistung | 80 W | |||
| Spannungstoleranz | ±2 % | ±2 % | ±2 % | |
| Spannungsregelung | ≤1 % | ≤1 % | ≤1 % | |
| Lastregelung | ±2 % | ±2 % | ±2 % | |
| Über-/Unterschreitung | <3 % | <3 % | <3 % | |
| RIPPEL & RAUSCHEN (max.) | 200 mVss | 400 mVss | 800 mVss | |
| Eingang | Spannungsbereich | 200-347 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Standby-Stromversorgung | ≤0,5 W | |||
| Leistungsfaktor (typ.) bei Volllast |
≥0,98 bei 230 V AC
≥0,96 bei 277 V AC ≥0,92 bei 347 V AC |
≥0,98 bei 230 V AC
≥0,95 bei 277 V AC ≥0,89 bei 347 V AC |
≥0,98 bei 230 V AC
≥0,96 bei 277 V AC ≥0,91 bei 347 V AC |
|
| Wirkungsgrad (typ.) bei Volllast |
≥89 % bei 230 V AC
≥90 % bei 277 V AC ≥90 % bei 347 V AC |
≥90 % bei 230 V AC
≥90 % bei 277 V AC ≥91 % bei 347 V AC |
≥90 % bei 230 V AC
≥90 % bei 277 V AC ≥90 % bei 347 V AC |
|
| THD (typ.) bei Volllast | <15 % bei 200 – 347 V AC | |||
| Wechselstrom (max.) | 0,4 A bei 230 V AC, 0,35 A bei 277 V AC, 0,3 A bei 347 V AC | |||
| Einschaltstrom (typ.) | 45,6 A/271 us bei 50 % Ipeak 230 VAC 55,7 A/398 us bei 50 % Ipeak 277 VAC 69,8 A/570 us bei 50 % Ipeak 347 VAC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, nach Beseitigung des Fehlerzustands zur Wiederherstellung wieder einschalten | ||
| Überlast | ≥115 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
|||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | ||
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 5G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750, CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit | I/PO/P: 1,88 KVAC (MAX 3,75 KV) I/P-FG: 1,88 KVAC O/P-FG: 0,5 KVAC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |||
| EMV-Störfestigkeit (EMS) | FCC/ICES verlangen diesen Test nicht (USA) | |||
| EMV-Emission (EMI) | FCC Teil 15, Unterteil B;ANSI C63.4:2014 | |||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 4 kV, Gleichtakt 6 kV | |||
| Sonstige | Nettogewicht | je 0,85 kg | ||
| Dimension | 232 x 78,1 x 25,3 mm (L x B x H) | |||
| Verpackung | 300*280*215mm 20 Stück /Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 277 V Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Standardzustände: Die Ausgangsspannung ist Gleichspannung. Die Ausgangsfrequenz beträgt 4 kHz. | ||||
| 3. LED-Treiber erfüllt die Anforderungen an die harmonische Emission gemäß ANSI C82.77-10. | ||||
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 15 |
| 13A | 19 | |
| 16A | 24 | |
| 20A | 30 | |
| 25A | 38 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 17 |
| 13A | 22 | |
| 16A | 27 | |
| 20A | 34 | |
| 25A | 43 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| DT100 | |
| Eingangskabel | Braun (L) Blau (N) Gelbgrün (G) (3 x 17 AWG) |
| Ausgangskabel |
12 V: Rot (V+) Schwarz (V-) (2 x 14 AWG)
24 V: Rot (V+) Schwarz (V-) (2 x 16 AWG) 48 V: Rot (V+) Schwarz (V-) (2 x 18 AWG) |
| Dimmkabel | Lila (DMX+) Braun (DMX-) Pink (GND/AUX-) Rot-Weiß (AUX+) (4*18AWG) |
| Externer Temperaturdraht | Gelbgrau (TEMP+) Blauweiß (TEMP-) (2*18AWG) |
Warme Tipps:
Bitte stellen Sie sicher, dass Sie diese richtig anschließen , Andernfalls funktioniert Ihr Produkt nicht richtig und könnte beschädigt werden.
Dimmbetrieb
Notiz ：
1. Der Modellname SMT - CA xx0 8 0-DMX A bedeutet, dass keine zusätzliche Stromversorgung und keine Lampentemperaturerkennung vorhanden ist und daher auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
2. Der Modellname SMT - CA xx0 8 0-DMX A -Y bedeutet, dass eine Hilfsstromversorgung vorhanden ist, aber keine Lampentemperaturerkennung, sodass der LED-Treiber keine Verkabelung zur Lampentemperaturerkennung hat.
3. Der Modellname SMT - CA xx0 8 0-DMX A -T bedeutet, dass keine zusätzliche Stromversorgung vorhanden ist, jedoch eine Lampentemperaturerkennung erfolgt, sodass der LED-Treiber keine zusätzliche Stromverkabelung hat.
4. Der Modellname SMT - CA xx0 8 0-DMX A -YT bedeutet, dass eine Hilfsstromversorgung und eine Lampentemperaturerkennung vorhanden sind.
NFC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Ausgangsspannung per NFC leicht anpassen:
Die Ausgangsspannung kann von einem Mobiltelefon mit ProNFC-App oder einem NFC-Handheld-Gerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und geschrieben werden.
indem Sie sich in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers befinden.
Verwandte Produkte
|

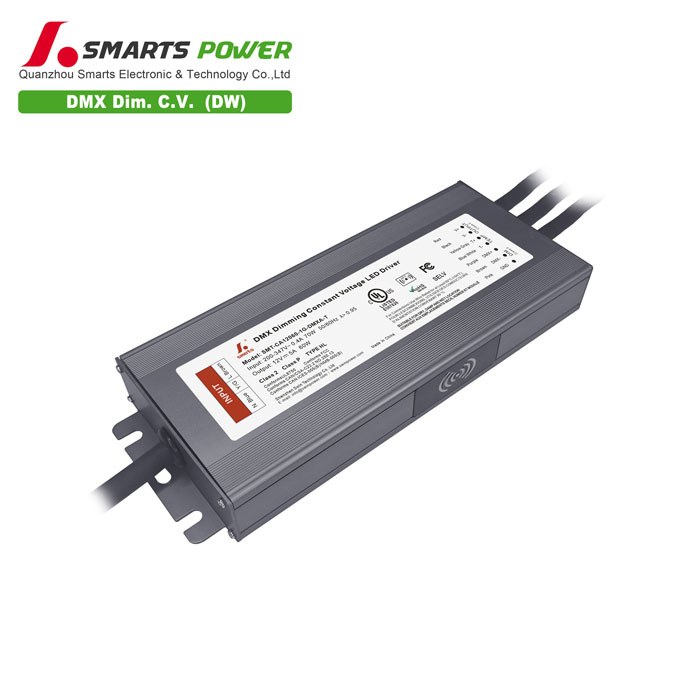

Modus: SMT-CA12060-1G-DMXA-T Eingangsspannung: 100-265 V AC
