347VAC Eingang wasserdicht IP66 DMX Dimmbar Konstantspannung 192 24V LED-Treiber für kanadische Märkte
347VAC Eingang wasserdicht IP66 DMX Dimmbar Konstantspannung 192 24V LED-Treiber für kanadische Märkte
347VAC Eingang wasserdicht IP66 DMX Dimmbar Konstantspannung 192 24V LED-Treiber für kanadische Märkte

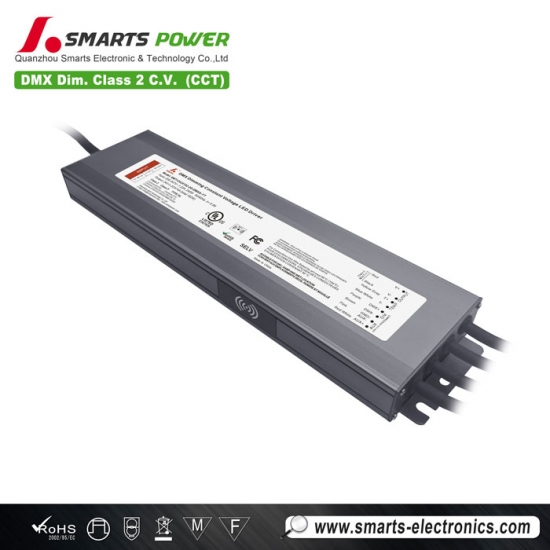

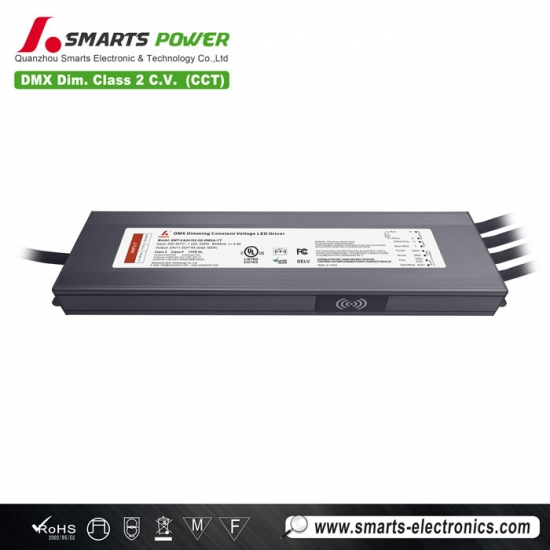

Dieses aluminiumummantelte DMX intelligentes dimmbares 192W LED-Netzteil ist wasserdicht nach IP66 und bietet eine hervorragende Wärmeableitung. Es verfügt über eine integrierte Zusatzstromversorgung und eine Lampentemperaturerkennung. Mehrere Frequenzen sind verfügbar. Es hat einen extrem niedrigen Lastbedarf und kann bei 10 % Last einwandfrei betrieben werden. Geeignet für die Installation in Kanada.
Spezifikation
| Modell | SMT-CA24192-2G-DMXA-YT | SMT-CA48192-2G-DMXA-YT | |
| Zertifikat | cUL / FCC / CE / UKCA / Klasse P / Klasse 2 / TYP HL / SELV / RoHS / Reach / ICES-005 | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Feinabstimmung der Spannung | 24-26 V | 48–50 V | |
| Nennstrom | 8A | 4A | |
| Nennleistung | 192W | ||
| Spannungstoleranz | ±2 % | ±2 % | |
| Spannungsregelung | ≤1 % | ≤1 % | |
| Lastregelung | ±2 % | ±2 % | |
| Überschwingen | <3,5 % | <3 % | |
| RIPPEL & RAUSCHEN (max.) | 437 mVss | 654 mVss | |
| Eingang | Spannungsbereich | 200-347 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Standby-Stromversorgung | ≤0,5 W | ||
| Leistungsfaktor (typ.) bei Volllast |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,97 bei 347 V AC |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,97 bei 347 V AC |
|
| Wirkungsgrad (typ.) bei Volllast |
≥93,5 % bei 230 V AC
≥94 % bei 277 V AC ≥94 % bei 347 V AC |
≥92,6 % bei 230 V AC
≥92,5 % bei 277 V AC ≥93 % bei 347 V AC |
|
| THD (typ.) bei Volllast | <8 % bei 200 – 347 V AC | ||
| Wechselstrom (max.) | 1A bei 230 V AC 0,85 A bei 277 V AC 0,65 A bei 347 V AC | ||
| Einschaltstrom (typ.) | 100 A, 259 us bei 50 % Ipeak 230 VAC 120 A, 244 us bei 50 % Ipeak 277 VAC 200 A, 259 us bei 50 % Ipeak 347 VAC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, nach Beseitigung des Fehlerzustands zur Wiederherstellung wieder einschalten | |
| Überlast | ≥115 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Vibration | 10 ~ 500 Hz, 5G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | ||
| Sicherheit & EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) und UL8750 CAN/CSA-C22.2 Nr. 250.13 (USA) | |
| Spannungsfestigkeit |
I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC (EU)
I/PO/P:1,8 KVAC I/P-FG:1,8 KVAC O/P-FG:1,8 KVAC (US) |
||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | ||
| EMV-Störfestigkeit (EMS) | FCC/ICES verlangen diesen Test nicht (EU) und FCC Teil 15, Unterteil B; ANSI C63.4-2014 (USA). | ||
| EMV-Emission (EMI) | EN55015 EN61000-3-2,3 (≥50 % Last) (EU) und FCC Teil 15 Unterteil B (USA) | ||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 4 kV, Gleichtakt 6 kV | ||
| Sonstige | Nettogewicht | je 1,15 kg | |
| Dimension | 279*78*25mm (L*B*H) | ||
| Verpackung | 330*300*215mm 20 Stück /Karton | ||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 277 V Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Standardzustände: Die Ausgangsspannung ist die Gleichstromspannung. | |||
| 3. Der LED-Treiber erfüllt die Anforderungen an die harmonische Emission gemäß ANSI C82.77-10. | |||

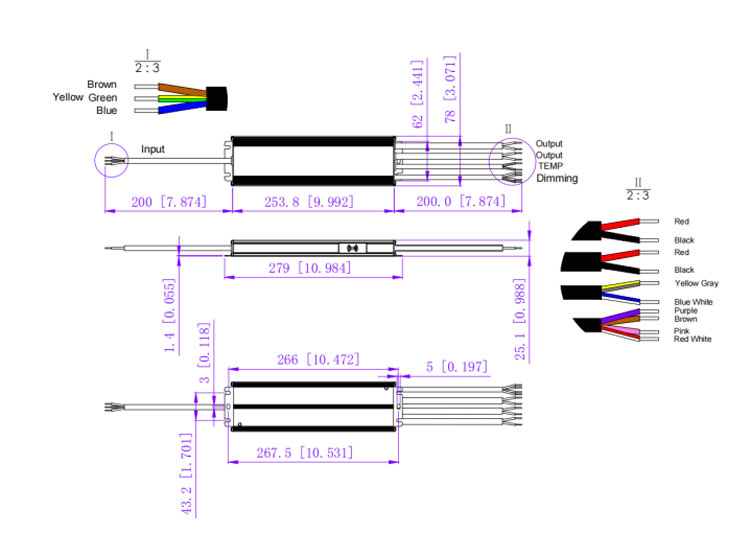

Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 6 |
| 13A | 7 | |
| 16A | 9 | |
| 20A | 12 | |
| 25A | 15 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 7 |
| 13A | 9 | |
| 16A | 11 | |
| 20A | 14 | |
| 25A | 17 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 9 |
| 13A | 12 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Globale Drahtstärke | |
| DT200 | |
| Eingangskabel (12 V, 24 V und 48 V) | Schwarz (L) Weiß (N) Grün (G) (3 x 17 AWG, 3 x 1,04 mm²) |
| Ausgangskabel (12 V) | Schwarz (V+) Weißgrau (CW-) Gelb (WW-) (3*14AWG\3*2,08mm²) |
| Ausgangskabel (24 V) | Schwarz (V+) Weißgrau (CW-) Gelb (WW-) (3*16AWG\3*1,31mm²) |
| Ausgangskabel (48 V) | Schwarz (V+) Weißgrau (CW-) Gelb (WW-) (3*18AWG\3*0,824mm²) |
| DMXming-Kabel | Lila (DMX+) Rosa (DMX-) Braun (GND/AUX-) Rot-Weiß (AUX+) (4*18AWG\4*0,824mm²) |
| Externer Temperaturdraht | Gelbgrau (TEMP+) Blauweiß (TEMP-) (2*18AWG\2*0,824mm²) |
Warme Tipps:
Bitte stellen Sie sicher, dass Sie diese richtig anschließen , Andernfalls funktioniert Ihr Produkt nicht richtig und könnte beschädigt werden.
Dimmbetrieb
Notiz:
1. Der Modellname SMT - CA xx 192 -DMX A bedeutet, dass keine zusätzliche Stromversorgung und keine Lampentemperaturerkennung vorhanden ist und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
2. Der Modellname SMT - CA xx 192 -DMX A -Y bedeutet, dass eine Hilfsstromversorgung vorhanden ist, aber keine Lampentemperaturerkennung, sodass der LED-Treiber keine Verkabelung zur Lampentemperaturerkennung hat.
3. Der Modellname SMT - CA xx 192 -DMX A -T bedeutet, dass keine zusätzliche Stromversorgung vorhanden ist, jedoch eine Lampentemperaturerkennung erfolgt, sodass der LED-Treiber keine zusätzliche Stromverkabelung hat.
4. Der Modellname SMT - CA xx 192 -DMX A -YT bedeutet, dass eine Hilfsstromversorgung und eine Lampentemperaturerkennung vorhanden sind.
NFC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Ausgangsspannung per NFC leicht anpassen:
Die Ausgangsspannung kann von einem Mobiltelefon mit ProNFC-App oder einem NFC-Handheld-Gerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und geschrieben werden.
indem Sie sich in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers befinden.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
