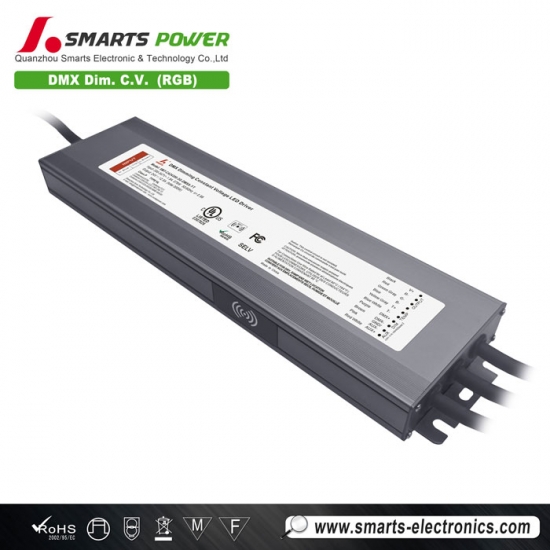

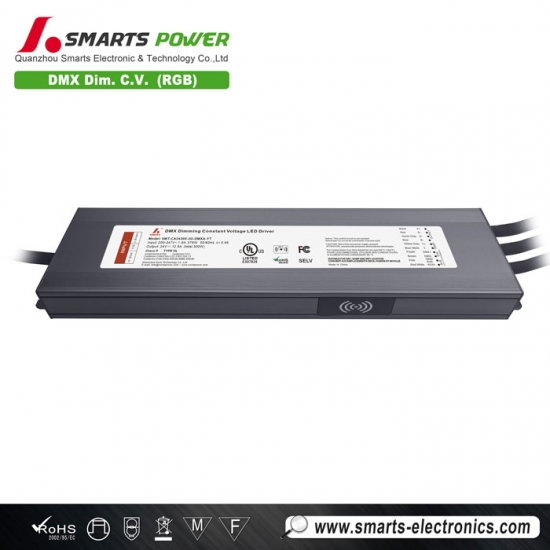

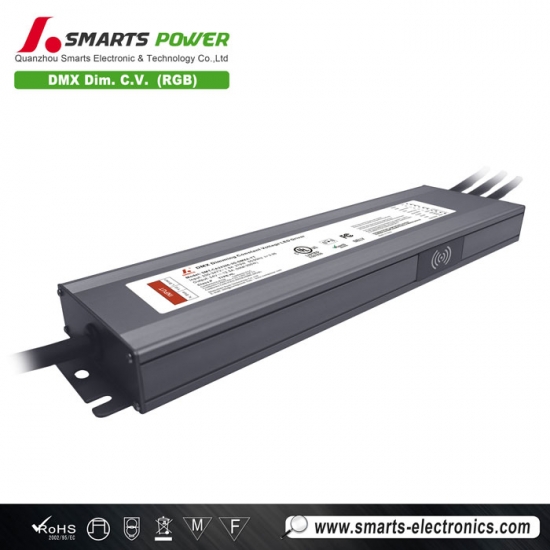

Das 288W DMX-dimmbares LED-Netzteil Verfügt über einen Eingangsspannungsbereich von 347 V AC und einen extrem tiefen Dimmbereich von 0,18 % bis 100 %. Mehrere Frequenzoptionen sind verfügbar. Ideal für intelligente LED-Beleuchtungsprojekte im Innen- und Außenbereich in Nassbereichen.
Spezifikation
| Modell | SMT-CA24288-3G-DMXA-Y | SMT-CA48288-3G-DMXA-Y | |
| Zertifikat | cUL / FCC / Klasse P / TYP HL / Klasse 2 | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Feinabstimmung der Spannung | 24–25,5 V | 48–50 V | |
| Nennstrom | 3*4A | 3*2A | |
| Nennleistung | 288 W | ||
| Spannungstoleranz | ±2 % | ±1 % | |
| Spannungsregelung | <1 % | <1 % | |
| Lastregelung | ±2 % | ±1 % | |
| Überschwingen | <3 % | <11 % | |
| RIPPEL & RAUSCHEN (max.) | 312 mVss | 300 mVss | |
| Eingang | Spannungsbereich | 200-347 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Standby-Stromversorgung | ≤0,5 W | ||
| Leistungsfaktor (typ.) bei Volllast |
≥0,98 bei 277 V AC
≥0,96 bei 347 V AC |
≥0,98 bei 277 V AC
≥0,96 bei 347 V AC |
|
| Wirkungsgrad (typ.) bei Volllast |
≥94,2 % bei 277 V AC
≥94,4 % bei 347 V AC |
≥93,9 % bei 277 V AC
≥94,0 % bei 347 V AC |
|
| THD (typ.) bei Volllast |
<5 % bei 277 V AC
<7 % bei 347 V AC |
<5 % bei 277 V AC
<7 % bei 347 V AC |
|
| Wechselstrom (max.) | 1,1 A bei 277 V AC, 0,9 A bei 347 V AC | ||
| Einschaltstrom (typ.) | 79A,332us@50%Ipeak 277VAC 99A,384us@50%Ipeak 347VAC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, nach Beseitigung des Fehlerzustands zur Wiederherstellung wieder einschalten | |
| Überlast | ≥110 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Vibration | 10 ~ 500 Hz, 5G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | ||
| Sicherheit & EMV | Sicherheitsstandards | UL8750, CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | ||
| EMV-Störfestigkeit (EMS) | FCC/ICES verlangen diesen Test nicht (USA) | ||
| EMV-Emission (EMI) | FCC Teil 15, Unterteil B;ANSI C63.4:2014 | ||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 4 kV, Gleichtakt 6 kV | ||
| Sonstige | Nettogewicht | je 1,35 kg | |
| Dimension | 302 x 78 x 25,1 mm (L x B x H) | ||
| Verpackung | 350*300*215mm 20 Stück/Karton | ||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 277 V Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Standardzustände: Die Ausgangsspannung ist Gleichspannung. Die Ausgangsfrequenz beträgt 4 kHz. | |||
| 3. Der LED-Treiber erfüllt die Anforderungen an die harmonische Emission gemäß ANSI C82.77-10. | |||

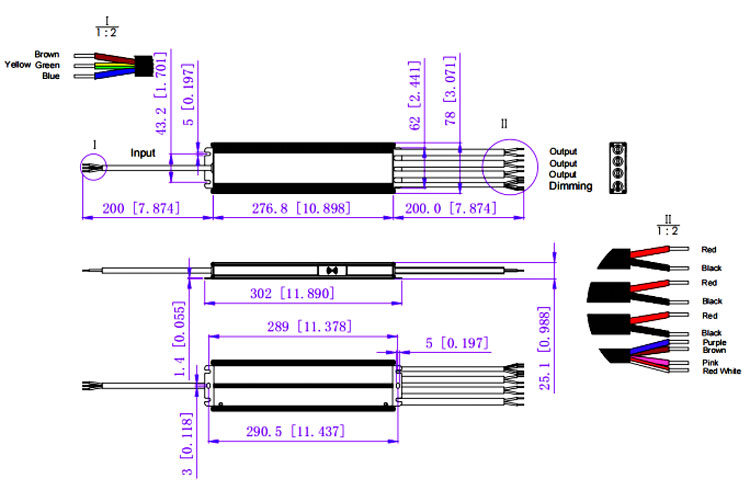

Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 4 |
| 13A | 5 | |
| 16A | 6 | |
| 20A | 8 | |
| 25A | 10 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 5 |
| 13A | 6 | |
| 16A | 8 | |
| 20A | 10 | |
| 25A | 12 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 6 |
| 13A | 8 | |
| 16A | 10 | |
| 20A | 12 | |
| 25A | 16 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Globale Drahtstärke | |
| DT300 | |
| Eingangskabel (24 V und 48 V) | Braun (L) Blau (N) Gelb und Grün (G) (3 x 17 AWG/3 x 1,04 mm²) |
| Ausgangskabel (24 V und 48 V) | Rot (V+) Schwarz (V-) (2*18AWG)*3 |
| Dimmkabel | Lila (DMX+) Rosa (GND/AUX 12V-) Braun (DMX-) Rot Weiß (AUX 12V+)(4*18AWG) |
Warme Tipps:
Bitte stellen Sie sicher, dass Sie diese richtig anschließen , Andernfalls funktioniert Ihr Produkt nicht richtig und könnte beschädigt werden.

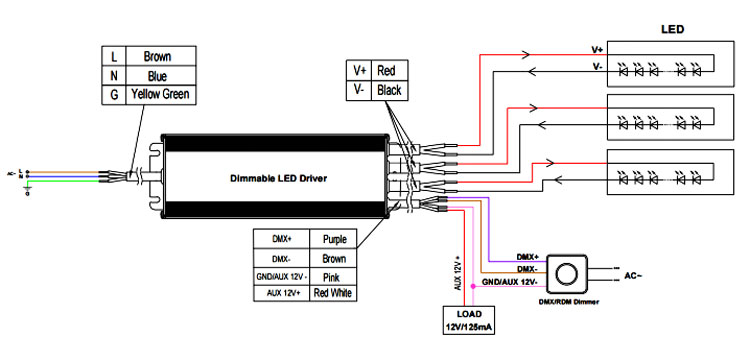

Dimmbetrieb
Notiz ：
1. Der Modellname SMT - CA xx 288 -DMX A bedeutet, dass es keine Hilfsstromversorgung gibt, also gibt es keine entsprechende Verkabelung
2. Der Modellname SMT - CA xx 288 -DMX A -Y bedeutet, dass eine Hilfsstromversorgung vorhanden ist.
NFC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Ausgangsspannung per NFC leicht anpassen:
Die Ausgangsspannung kann von einem Mobiltelefon mit ProNFC-App oder einem NFC-Handheld-Gerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und geschrieben werden.
indem Sie sich in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers befinden.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
Verwandte Produkte
|
Modus: SMT-CA12300-3G-DMXA-YT Eingangsspannung: 200–347 V AC
Größe: 302*78*25
MM
|
