DALI Dimmer 1 Taster Wandschalter Mit eingebauter DALI-Bus-Stromversorgung

DALI Dimmer 1 Taster Wandschalter Mit eingebauter DALI-Bus-Stromversorgung

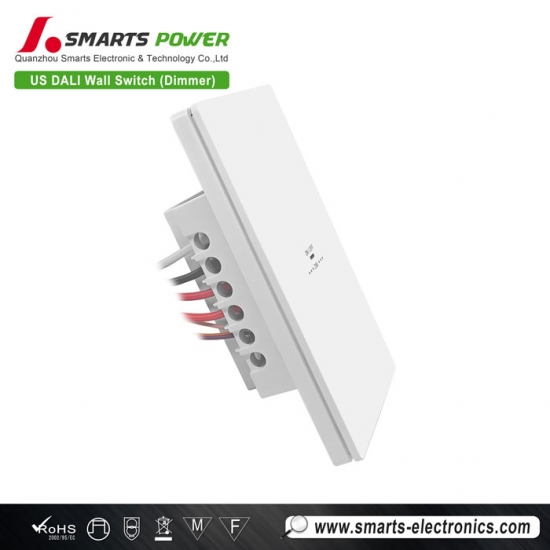

Das weißer Dali-Dimmer Die Leuchte verfügt über eine einzige Taste für einfache Bedienung und Installation. Der universelle Eingangsspannungsbereich liegt zwischen 100 und 277 V AC. Die Dimmung erfolgt gleichmäßig, stabil und flimmerfrei und ist somit ideal für die Beleuchtung im Wohnbereich.

Installationsanweisungen

Bitte vor der Installation lesen.
Maximale Kapazität (Begrenzt durch das, was zuerst erreicht wird)

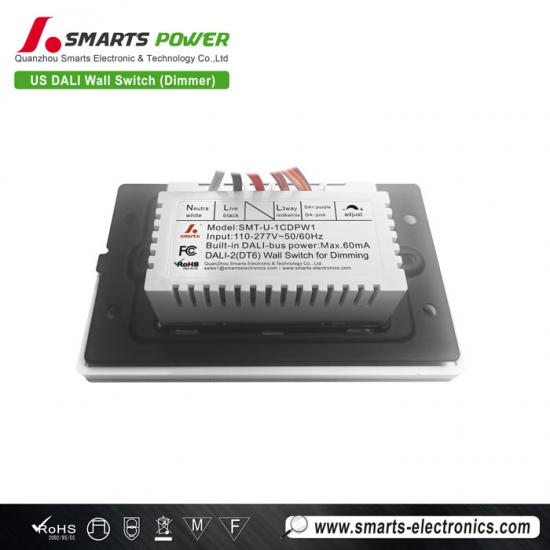

Eingangsspannung: AC110-277 V~50 / 60 Hz

1. Schalten Sie den Strom am Leistungsschalter aus

2. Entfernen Sie das vorhandene Gerät und montieren Sie den festen Sitz des Controllers

3. Vorhandene Kabel beschriften und entfernen

Um die Verkabelung der neuen Steuerung zu erleichtern, beschriften Sie die Wallbox-Kabel, bevor Sie sie vom vorhandenen Gerät entfernen.
Kennzeichnen Sie bei Produkten mit Schraubklemmen den Draht der andersfarbigen Schraube.

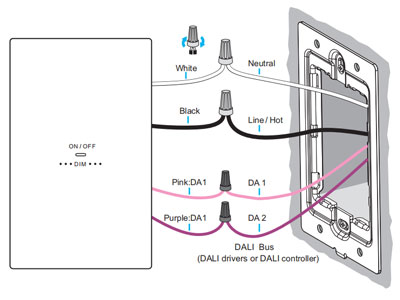

Hinweis 1: Erkennt den DALI-Bus automatisch und aktiviert/deaktiviert auf intelligente Weise die integrierte Busstromversorgung.
Hinweis 2: Der Dimmer und der DALI-Treiber/Decoder sind unabhängig voneinander an die Eingangsleistung (Wechselstromnetz) angeschlossen.

5. Dimmer anschließen (2)

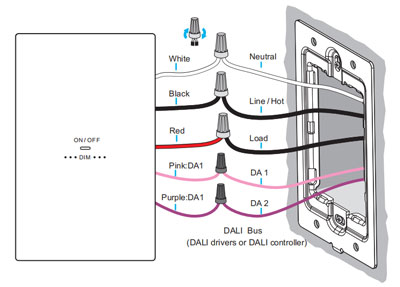

Einpolige Verdrahtung (Diese Modelle unterstützen einpolige Verdrahtung.)

Hinweis 1: Erkennt den DALI-Bus automatisch und aktiviert/deaktiviert auf intelligente Weise die integrierte Busstromversorgung.
Hinweis 2: Verbinden Sie das AC-Eingangskabel (L) des DALI-Treibers mit dem Lastkabel (rot) des Dimmers.

Fehlerbehebung:
Wenn der Dimmer starten kann, der DALI-Treiber jedoch nicht startet, überprüfen Sie bitte, ob der stromführende Draht und der Neutralleiter am Eingang des Dimmers (oder DALI-Treibers) vertauscht sind.

6. Dimmer anschließen (3)

3-Wege-Verkabelung (Diese Modelle unterstützen 3-Wege-Verkabelung.)

9. Dimmerbetrieb einrichten
10. Produktabmessung
