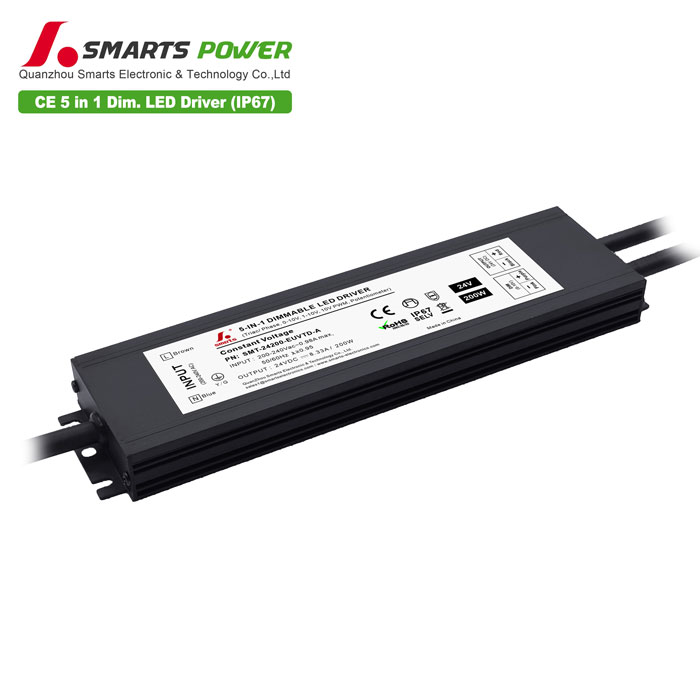

SMARTS 200 W wasserdichter 200-240 V AC 5-in-1-Dimm-LED-Treiber 12 V Das eingebaute Sicherheitssystem umfasst automatischen Schutz, Schutz vor Kurzschluss, Überlastung, Überspannung, Überstrom und hohen Temperaturen, einen Schluckaufmodus und eine automatische Wiederherstellung nach Beseitigung des Fehlerzustands. Das beschädigungsresistente Aluminiumgehäuse schützt die Schaltkreise vor Feuer, Stößen, Staub und Rost. Es ist 100 % wetterfest (IP67) für den Einsatz im Innen- und Außenbereich. Kein Brummen oder Überhitzen.
Spezifikation
| Modellnummer | SMT-12200-EUVTD-LA | SMT-24200-EUVTD-LA | |
| Ausgabe | Nennleistung | 200 W | |
| Nennspannung | DC12V | DC24V | |
| Nennstrom | 16,66A | 8,33A | |
| Spannungstoleranz | ±0,5 V | ||
| Spannungsregelung | ±0,5 % | ||
| Lastregelung | ±1 % | ||
| Eingang | Spannungsbereich | 200-240 V | |
| Frequenzbereich | 47-63 Hz | ||
| Effizienz (typ.) | 87 % bei 230 V AC | 90 % bei 230 V AC | |
| Klirrfaktor | THD ≤ 20 % (bei 100 % Last) | ||
| Leistungsfaktor (typ.) | 0,99 bei 230 VAC (volle Belastung) | ||
| Wechselstrom (typ.) | 0,96 A | ||
| Einschaltstrom (Typ.) | <25A | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Hiccup-Modus, wird automatisch wiederhergestellt, nachdem der Fehlerzustand behoben wurde. | |
| Überladung | Intelligente Reduzierung der Ausgangsspannung, automatische Wiederherstellung oder erneutes Einschalten zur Wiederherstellung | ||
| Übertemperatur | 100 °C ± 10 °C schaltet die Ausgangsspannung ab und stellt sich nach dem Abkühlen automatisch wieder her. | ||
| Schutzklasse | ICH | ||
| Umfeld | Arbeitstemperatur. | Tcase = -40 °C bis +60 °C (siehe Abschnitt „AUSGABELAST vs. TEMPERATUR“) | |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagertemperatur. | -40 ~ +90, 10 ~ 95% relative Luftfeuchtigkeit | ||
| Luftfeuchtigkeit | |||
| Temperaturkoeffizient | ±0,03 %/°C (0–50 °C) | ||
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, Periode jeweils 72 Minuten entlang der X-, Y- und Z-Achse | ||
| Sicherheit & EMV | Sicherheitsstandards | EN613471, EN61347-2-13 | |
| Spannungsfestigkeit | I/PO/P: 3 KVAC I/P-Gehäuse: 1,5 KVAC O/P-Gehäuse: 0,5 KVAC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % relative Luftfeuchtigkeit | ||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| Elektromagnetische Felder | EN62493-2010 | ||
| Sonstiges | IP-Schutzart | IP65 | |
| Gewicht | 0,55 kg | ||
| Größe | L362xB34xH24mm | ||
 |
 |
 |
 |
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 22 | |
Notiz:
1. Die oben genannten Mengen der an den Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
Dimmbetrieb
Mit einem Dimmer ---TRIAC/Phasenabschnitt-Dimmen
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der AC-Phasenleitung (L) durch Anschluss eines Phasen-/Triac-Dimmers oder Beleuchtungssystems eingestellt werden.
2. Arbeiten mit Vorwärtsphasen-/Anstiegsflanken-, MLV- und Rückwärtsphasen-/Abstiegsflanken-, ELV-, TRIAC-Dimmern oder Lichtsystemen.
3.Min. Belastung beträgt ca. 10%
Bitte versuchen Sie, Dimmer mit einer Leistung zu verwenden, die mindestens 1,5-mal so hoch ist wie die Ausgangsleistung des Treibers.

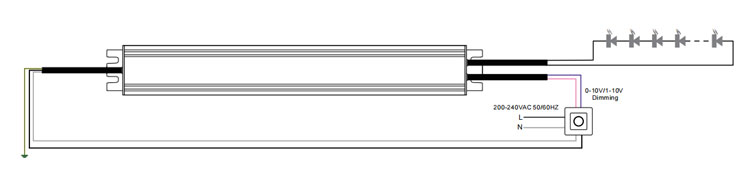

Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
(Der Treibereingang ist mit dem Dimmer verbunden.)

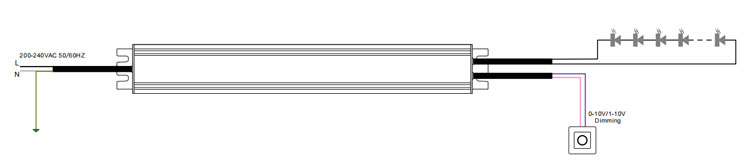

Mit einer Dimmfunktion ---0-10/ 1-10V/ 10V PWM/ Potentiometer-Dimmung
(Der Treiber wird unabhängig mit dem Eingang verbunden.)
