DMX512 dimmbares PWM-Ausgangs-Konstantspannungs-LED-Netzteil 12V/24V für LED-Streifen
Das DMX512 dimmbares LED-Netzteil Das Gehäuse besteht aus rundem Kunststoff und ist wasserdicht gemäß IP20. Es eignet sich für die Installation und den Einsatz in trockenen, beengten Innenräumen für LED-Beleuchtungsprojekte und wird mit einer 7-jährigen Garantie geliefert.
Spezifikation
| Modell | SMT-R12015-DMX-P | SMT-R24015-DMX-P | SMT-R48015-DMX-P | |
| Zertifikat | UL-Anmeldung / CE / UKCA / SELV / RoHS / REACH | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Spannungstoleranz | ±3% | ±2% | ±2% | |
| Lastregelung | ±2% | ±1% | ±1% | |
| Spannungsregelung | ±0,5 % | |||
| Bemessungsstrom | 1,25 A | 0,625A | 0,313A | |
| Nennleistung | 15 W | |||
| Überschießen | 8% | 5% | 5% | |
| Eingang | Spannungsbereich | 220-240 V AC (EU) & 120-277 V AC (USA) | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor bei Volllast | 0,98 bei 120 V AC 0,91 bei 230 V AC 0,83 bei 277 V AC | |||
| THD (typ.) bei Volllast | ≤8 % bei 120 V AC ≤20 % bei 230 V AC ≤20 % bei 277 V AC | |||
| Wirkungsgrad bei Volllast |
79 % bei 120 V AC
81,1 % bei 230 V AC 81 % bei 277 V AC |
82,4 % bei 120 V AC
84,1 % bei 230 V AC 83,9 % bei 277 V AC |
82,5 % bei 120 V AC
84,5 % bei 230 V AC 84 % bei 277 V AC |
|
| Wechselstrom (Max.) | 0,18A | |||
| Einschaltstrom (typ.) |
1,4 A, 2 µs bei 50 % ISpitze, 120 V AC; 2,24 A, 24 µs bei 50 % ISpitze, 230 V AC
2,36 A, 25,2 µs bei 50 % ISpitze, 277 V AC |
|||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Die Ausgangsspannung wird abgeschaltet und nach Behebung des Fehlers automatisch wiederhergestellt. | ||
| Überlastung | 105%~110% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |||
| Übertemperatur | Wenn die Umgebungstemperatur 50°C ±5°C überschreitet, wird der Ausgang abgeschaltet. | |||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | ||
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10–500 Hz, 2 G, 10 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 72 Minuten | |||
| Sicherheit und EMV | Sicherheitsstandards |
EN61347-1; EN61347-2-13
UL8750; CAN/CSA-C22.2 Nr. 250.13 |
||
| Spannungsfestigkeit |
I/PO/P:3,75 kV AC (EU)
I/PO/P: 1,88 kVAC (US) |
|||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | |||
| EMV-Immunität |
EN61547; EN61000-4-2,3,4,5,6,11
Die FCC/ICES fordern diesen Test nicht an. |
|||
| EMV-Emission |
EN55015; EN61000-3-2,3
FCC Teil 15 Unterabschnitt B |
|||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 2 kV | |||
| Andere | Nettogewicht | 0,11 kg | ||
| Dimension | 54*48,2*24,0 mm (Φ*B*H) | |||
| Verpackung | 380 x 290 x 155 mm, 100 Stück/Karton | |||
| Anmerkungen |
1. Sofern nicht anders angegeben, wurden alle Spezifikationen bei einer Eingangsspannung von 230 V, Nennlast und einer Umgebungstemperatur von 25 °C gemessen.
2. Standardzustände: Der Ausgangsspannungspegel ist Stufe 1. (siehe untenstehende Tabelle der NFC-Spannungsregelungspegel) Die Ausgangsfrequenz beträgt 4 kHz. Die Dimmkurve ist eine logarithmische Kurve. |
|||
|
|
|
|
Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (unterbrechend)
Kapazität: 6 kA) |
10A | 55 |
| 13A | 71 | |
| 16A | 88 | |
| 20A | 110 | |
| 25A | 138 | |
| Bei einer Eingangsspannung von 230 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (unterbrechend)
Kapazität: 6 kA) |
10A | 43 |
| 13A | 56 | |
| 16A | 69 | |
| 20A | 86 | |
| 25A | 108 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (unterbrechend)
Kapazität: 6 kA) |
10A | 152 |
| 13A | 197 | |
| 16A | 243 | |
| 20A | 304 | |
| 25A | 380 | |
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf der Annahme, dass die maximale Umgebungstemperatur 50 °C beträgt.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |
| Eingangsleitung | Schwarz (L) Weiß (N) (2*18AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*22AWG) |
| Dimmdraht | Lila (DMX+) Braun (DMX-) Rosa (GND) (3*22AWG) |
Dimmbetrieb
NFC-Funktion
|
|
|
|
|
ProNFC-App |
NFC-fähige Handheld-Geräte |
iOS-Download |
Android-Download |
Die Ausgangsspannung kann per NFC feinjustiert werden.
Die Ausgangsspannung kann von einem Mobilgerät mit der ProNFC-App oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden.
durch die Nähe zum NFC-Signalbereich des dimmbaren LED-Treibers.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13,0 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 36 V | 36,0 V | 36,2 V | 36,4 V | 36,7 V | 36,9 V | 37,1 V | 37,3 V | 37,6 V | 37,8 V | 38,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50,0 V |
Adresse einfach per NFC einstellen
Die Adresse kann von einem Mobilgerät mit der Set NFC APP oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden, indem man sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers begibt.
Verwandte Produkte
Das

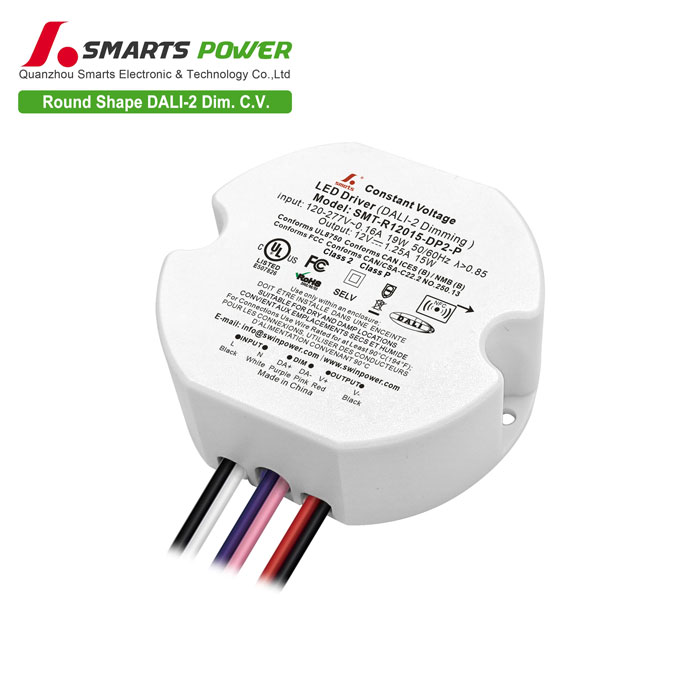

15W DALI-2 dimmbares LED-Netzteil
