Wasserdichter IP65-Triac-dimmbarer 24-W-Treiber für LED-Streifen (Europa)
Dieses neue SmartSpower-Produkt eignet sich für LED-Beleuchtungsprojekte in Europa. Es zeichnet sich durch ein Konstantspannungsdesign aus. Triac-dimmbares LED-Netzteil Dimmmodus und ein gleichmäßiger, stabiler und flimmerfreier Dimmbereich von 0,1 % bis 100 %.
Spezifikation
| Modellnummer | SMT-12036-EUVT-A | SMT-24036-EUVT-A | |
| Ausgabe | Nennleistung | 36W | |
| Nennspannung | 12 V DC | DC24V | |
| Nennstrom | 3A | 1,5 A | |
| Spannungstoleranz | ±0,5 V | ||
| Spannungsregelung | ±0,5 % | ||
| Lastregelung | ±1% | ||
| Eingang | Spannungsbereich | 200-240 V | |
| Frequenzbereich | 47-63 Hz | ||
| Effizienz (typ.) | 82 % bei 230 V AC | 84 % bei 230 V AC | |
| THD | THD≤20% (bei 100% Last) | ||
| Leistungsfaktor (typ.) | 0,95 bei 230 V AC (Volllast) | ||
| Wechselstrom (typ.) | 0,20 A | ||
| Einschaltstrom (typ.) | <20A | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | Intelligente Reduzierung der Ausgangsspannung, automatische Wiederherstellung oder Wiedereinschalten zur Wiederherstellung | ||
| Übertemperatur | 100℃±10℃ Abschaltspannung am Ausgang, automatische Wiederherstellung nach Abkühlung. | ||
| Schutzklasse | ICH | ||
| Umfeld | Betriebstemperatur | Tcase=-40℃ ~ +60℃ (Siehe Abschnitt „Ausgangslast vs. Temperatur“) | |
| Luftfeuchtigkeit im Betrieb | 20 ~ 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagertemperatur Luftfeuchtigkeit | -40 bis +90, 10 bis 95 % relative Luftfeuchtigkeit | ||
| Temperaturkoeffizient | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10–500 Hz, 2 G, 12 Minuten/Zyklus, Periode jeweils 72 Minuten entlang der X-, Y- und Z-Achse | ||
| Sicherheit und EMV | Sicherheitsstandards | EN613471, EN61347-2-13 | |
| Spannungsfestigkeit | I/PO/P: 3 kV AC, I/P-Gehäuse: 1,5 kV AC, O/P-Gehäuse: 0,5 kV AC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | ||
| Rettungsdienst | EN61000-3-2; EN61000-3-3; EN61547 | ||
| Elektromagnetische Felder | EN62493-2010 | ||
| Andere | IP-Schutzart | IP65 | |
| Gewicht | 0,39 kg | ||
| Größe | L152xB59xH21mm | ||
|
|
|
|
Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber basieren auf einer maximalen Umgebungstemperatur von 50 °C.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
Dimmbetrieb
Verwendung einer Dimmstufe ---TRIAC/Phasentrennungsdimmung
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der Wechselstrom-Phasenleitung (L) durch Anschluss eines Phasen-/Triac-Dimmers oder einer Beleuchtungsanlage eingestellt werden.
2. Arbeiten mit Vorwärtsphasen-/Phasenanschnittdimmern (MLV) und Rückwärtsphasen-/Phasenabschnittdimmern (ELV) sowie TRIAC-Dimmern oder Lichtsystemen.
3. Die Mindestauslastung beträgt etwa 10 %.
Bitte verwenden Sie Dimmer, deren Leistung mindestens das 1,5-fache der Ausgangsleistung des Treibers beträgt.
Derating-Kurve ( Ausgangslast vs TEMP .)
1. Um ihre Lebensdauer zu verlängern, beachten Sie bitte die Derating-Kurve und reduzieren Sie die Leistung entsprechend der Temperatur.
2. Bitte beachten Sie, dass der Temperaturanstieg von LED-Leuchten über einen längeren Zeitraum zu einem Anstieg ihrer Leistung führt.
Daher empfehlen wir, dass das Netzteil eine gewisse Lastreserve vorsieht, um eine Überlastung zu vermeiden.
Verwandte Produkte

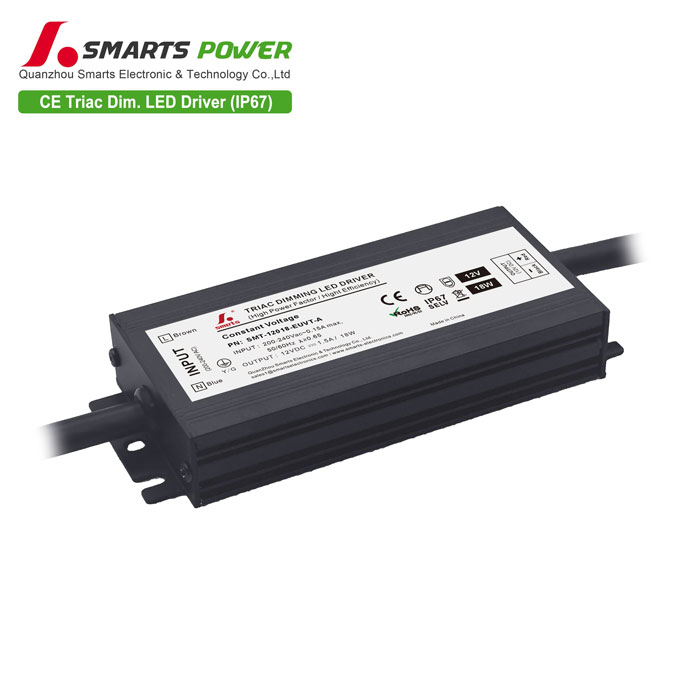

Dieses 18W 12V/24V
