wasserdichtes IP67 24V 48W Triac-dimmbares LED-Treiber-Netzteil für LED-Beleuchtung
Dieses 48W Triac-dimmbarer LED-Treiber Es arbeitet im Konstantspannungsmodus mit einem Eingangsspannungsbereich von 200-240 VAC, einem Wirkungsgrad von bis zu 80 % und extrem niedrigen Lastanforderungen, wodurch es auch bei einer Last von 10 % einwandfrei funktioniert und ein gleichmäßiges, stabiles und flimmerfreies Dimmen ermöglicht.
Spezifikation
| Modellnummer | SMT-12048-EUVT-A | SMT-24048-EUVT-A | |
| Ausgabe | Nennleistung | 48W | |
| Nennspannung | 12 V DC | DC24V | |
| Nennstrom | 4A | 2A | |
| Spannungstoleranz | ±0,5 V | ||
| Spannungsregelung | ±0,5 % | ||
| Lastregelung | ±1% | ||
| Eingang | Spannungsbereich | 200-240 V | |
| Frequenzbereich | 47-63 Hz | ||
| Effizienz (typ.) | 84 % bei 230 V AC | 85 % bei 230 V AC | |
| THD | THD≤20% (bei 100% Last) | ||
| Leistungsfaktor (typ.) | 0,95 bei 230 V AC (Volllast) | ||
| Wechselstrom (typ.) | 0,25A | ||
| Einschaltstrom (typ.) | <20A | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | Intelligente Reduzierung der Ausgangsspannung, automatische Wiederherstellung oder Wiedereinschalten zur Wiederherstellung | ||
| Übertemperatur | 100℃±10℃ Abschaltspannung am Ausgang, automatische Wiederherstellung nach Abkühlung. | ||
| Schutzklasse | ICH | ||
| Umfeld | Betriebstemperatur | Tcase=-40℃ ~ +60℃ (Siehe Abschnitt „Ausgangslast vs. Temperatur“) | |
| Luftfeuchtigkeit im Betrieb | 20 ~ 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagertemperatur Luftfeuchtigkeit | -40 bis +90, 10 bis 95 % relative Luftfeuchtigkeit | ||
| Temperaturkoeffizient | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10–500 Hz, 2 G, 12 Minuten/Zyklus, Periode jeweils 72 Minuten entlang der X-, Y- und Z-Achse | ||
| Sicherheit und EMV | Sicherheitsstandards | EN613471, EN61347-2-13 | |
| Spannungsfestigkeit | I/PO/P: 3 kV AC, I/P-Gehäuse: 1,5 kV AC, O/P-Gehäuse: 0,5 kV AC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | ||
| Rettungsdienst | EN61000-3-2; EN61000-3-3; EN61547 | ||
| Elektromagnetische Felder | EN62493-2010 | ||
| Andere | IP-Schutzart | IP65 | |
| Gewicht | 0,39 kg | ||
| Größe | L152xB59xH21mm | ||
|
|
|
|
Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber basieren auf einer maximalen Umgebungstemperatur von 50 °C.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
Dimmbetrieb
Verwendung einer Dimmstufe ---TRIAC/Phasentrennungsdimmung
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der Wechselstrom-Phasenleitung (L) durch Anschluss eines Phasen-/Triac-Dimmers oder einer Beleuchtungsanlage eingestellt werden.
2. Arbeiten mit Vorwärtsphasen-/Phasenanschnittdimmern (MLV) und Rückwärtsphasen-/Phasenabschnittdimmern (ELV) sowie TRIAC-Dimmern oder Lichtsystemen.
3. Die Mindestauslastung beträgt etwa 10 %.
Bitte verwenden Sie Dimmer, deren Leistung mindestens das 1,5-fache der Ausgangsleistung des Treibers beträgt.
Derating-Kurve ( Ausgangslast vs TEMP .)
1. Um ihre Lebensdauer zu verlängern, beachten Sie bitte die Derating-Kurve und reduzieren Sie die Leistung entsprechend der Temperatur.
2. Bitte beachten Sie, dass der Temperaturanstieg von LED-Leuchten über einen längeren Zeitraum zu einem Anstieg ihrer Leistung führt.
Daher empfehlen wir, dass das Netzteil eine gewisse Lastreserve vorsieht, um eine Überlastung zu vermeiden.
Verwandte Produkte

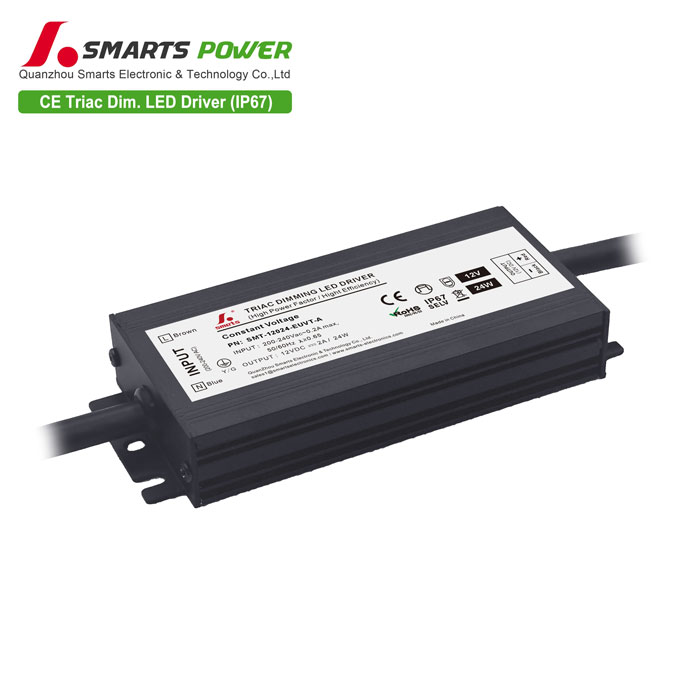

Diese 24W
