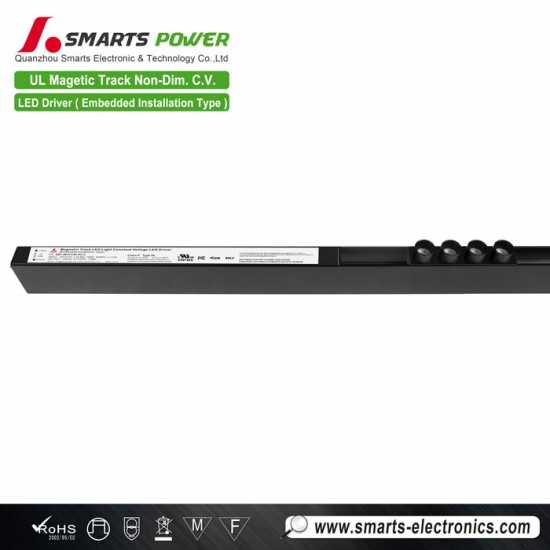

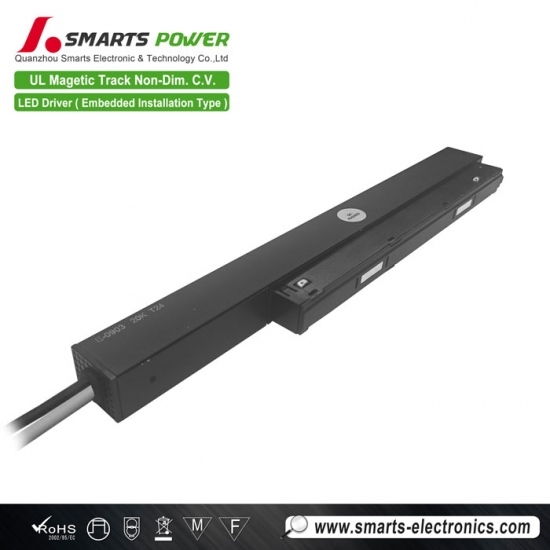

Smartspower neue nicht dimmbare magnetische Schienenleuchtenserie mit Konstantspannungs-LED-Netzteil Es zeichnet sich durch ein ultradünnes Design, hervorragende Wärmeableitung und einen Konstantspannungsbetrieb mit Schutz vor Kurzschluss, Überhitzung und Überlastung aus. UL-zertifiziert, entspricht den internationalen Sicherheitsvorschriften für Beleuchtung und wird mit 7 Jahren Garantie geliefert.
Spezifikation
| Modell | SMT-IMT24200-ND-A | SMT-IMT48200-ND-A | |
| Zertifikat | UL/ SELV / FCC / RoHS / REACH | ||
| Ausgang | Gleichspannung | 24 V | 48 V |
| Spannungstoleranz | ±1,5 % | ±1 % | |
| Spannungsregelung | ≤0,5 % | ||
| Nennstrom | 8,34 A | 4,17 A | |
| Nennleistung | 200 W | ||
| Lastregelung | ±1 % | ||
| Eingang | Spannungsbereich | 120–277 V AC | |
| Frequenzbereich | 47–63 Hz | ||
| Leistungsfaktor (typ.) bei Volllast | 0,99 bei 120 V AC; 0,95 bei 277 V AC | ||
| Klirrfaktor (typ.) bei Volllast | <20 % bei 120 und 277 V AC | ||
| Wirkungsgrad (typ.) bei Volllast |
≥91,5 % bei 120 V AC
≥93,5 % bei 277 V AC |
≥91,5 % bei 120 V AC
≥93,5 % bei 277 V AC |
|
| Wechselstrom (max.) | 1,9 A | ||
| Einschaltstrom (typ.) | 28 A, 470 µs bei 50 % 120 V AC; 71 A, 328 µs bei 50 % 277 V AC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlast | ≤120 % Konstantstrommodus, stellt sich nach Behebung des Fehlerzustands automatisch wieder her | ||
| Übertemperatur | 100℃±10℃ Abschaltung der Ausgangsspannung, automatische Wiederherstellung nach Abkühlung | ||
| Umgebung | Betriebstemperatur | -40 bis +60 °C (siehe untenstehende Leistungskurve) | |
| Betriebsfeuchtigkeit | 20 - 90 % rF, nicht kondensierend | ||
| Lagertemperatur, Luftfeuchtigkeit | -40 - +80 °C, 10 - 95 % rF, nicht kondensierend | ||
| Temperaturkoeffizient | ±0,03 %/°C (0 - 50 °C) | ||
| Sicherheit & EMV | Sicherheitsstandards | UL8750 (US) | |
| Spannungsfestigkeit | I/P-0/P: 1,8 kV AC I/PF/G: 1,8 kV AC O/PF/G: 0,5 kV AC (US) | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % r. F. | ||
| EMV-Emissionen | FCC Teil 15 Unterabschnitt B (USA) | ||
| Stoßspannungstest | Unterschiedlicher Modus: 2 kV, Gleichtaktmodus: 4 kV | ||
| Sonstiges | Nettogewicht | 0,85 kg | |
| Abmessungen | 337,2 x 22,4 x 44 mm / 13,27 x 1,73 x 0,88 Zoll (L x B x H) | ||
| Verpackung | 20 Stück/Karton | ||
| Hinweise | 1. Alle nicht ausdrücklich genannten Parameter wurden bei 120 V AC Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen | ||
| 2. Bei niedriger Eingangsspannung ist eine Reduzierung der Ausgangsleistung erforderlich, um eine lange Lebensdauer zu gewährleisten. | |||

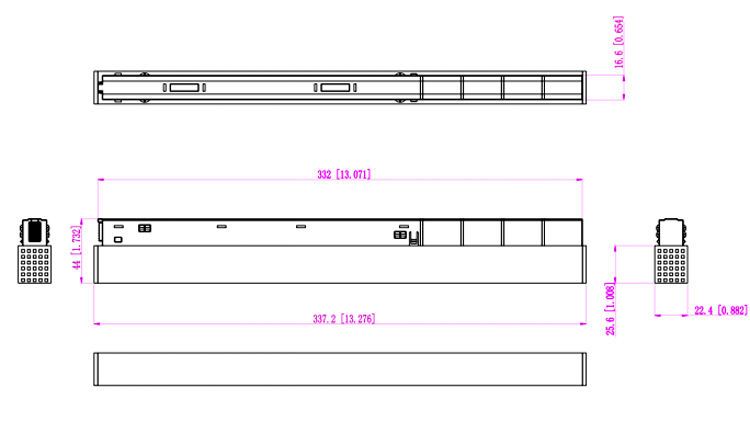

Mechanische Spezifikation
| Amerikanische Drahtstärke MGQ101 | |
| Eingangsleitungen | Schwarz (L) Weiß (N) Grün (G) (3*18AWG) |
| Ausgang | Einbetten der Schiene und durch den Führungsschienentreiber-Ausgangsstrom |
| Hinweis: Bitte stellen Sie sicher, dass Ihre Anschlüsse korrekt sind, da Ihr Produkt sonst nicht ordnungsgemäß funktioniert und beschädigt werden könnte. | |
Wichtige Hinweise:
Empfohlener maximaler Strom (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, Empfohlener maximaler Strom (A) = 1 mm² x 10 A/mm² = 10 A
Kompatible Schiene :
Dimmfunktion
Verwandte Produkte
|

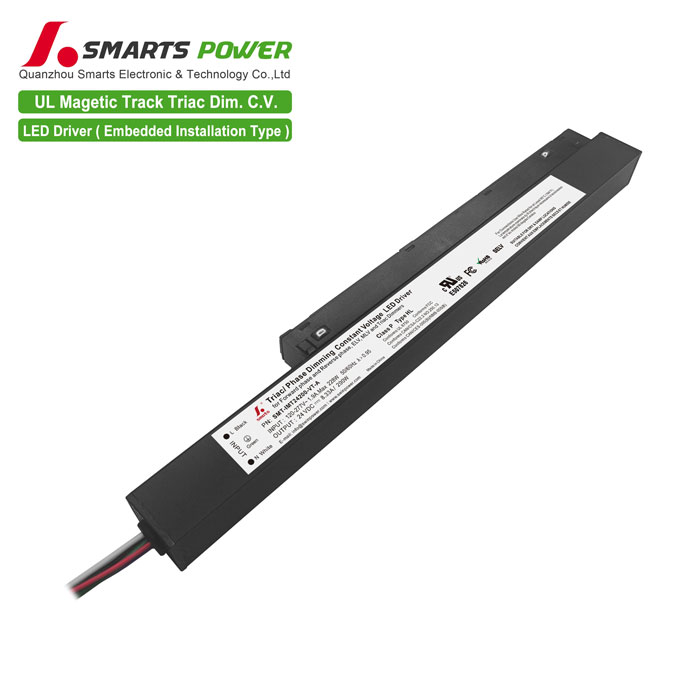

Modell: SMT-IMT24200-VT-A Eingangsspannung: 100-277 V AC
