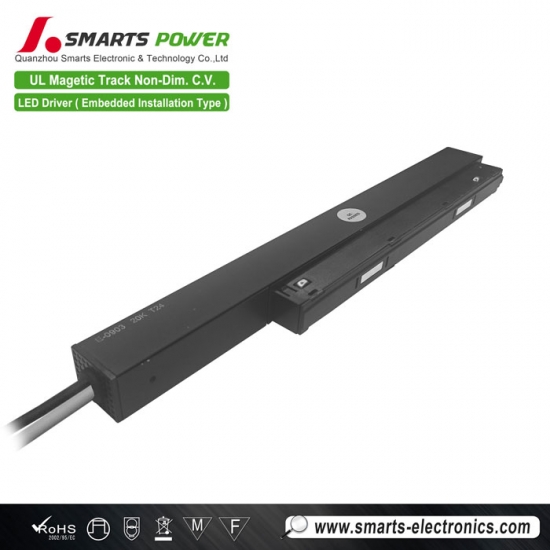

Magnetische LED-Schienenleuchte mit Konstantspannung 100 W 24 V, nicht dimmbarer LED-Treiber für LED-Leuchten
Magnetische LED-Schienenleuchte mit Konstantspannung 100 W 24 V, nicht dimmbarer LED-Treiber für LED-Leuchten
Magnetische LED-Schienenleuchte mit Konstantspannung 100 W 24 V, nicht dimmbarer LED-Treiber für LED-Leuchten
Das 100 W ultradünne Konstantspannungs- nicht dimmbarer LED-Treiber Es zeichnet sich durch hohe Effizienz und kompakte Abmessungen aus und eignet sich daher ideal für die Installation in beengten, trockenen Innenräumen für LED-Beleuchtungsprojekte. 7 Jahre Garantie.
Spezifikation
| Modell | SMT-IMT24100-ND-A | SMT-IMT48100-ND-A | |
| Zertifikat | UL/ SELV / FCC / RoHS / REACH | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Spannungstoleranz | ±1,5 % | ±1% | |
| Spannungsregelung | ≤0,5 % | ||
| Bemessungsstrom | 4.17A | 2.08A | |
| Nennleistung | 100 W | ||
| Lastregelung | ±1% | ||
| Eingang | Spannungsbereich | 110-277 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor (typ.) bei Volllast | 0,99 bei 120 V AC 0,95 bei 277 V AC | ||
| THD (typ.) bei Volllast | <20 % bei 120 V AC und 277 V AC | ||
| Wirkungsgrad (typ.) bei Volllast |
≥88,5 % bei 120 V AC
≥91 % bei 277 V AC |
≥88,5 % bei 120 V AC
≥91 % bei 277 V AC |
|
| Wechselstrom (Max.) | 1.2A | ||
| Einschaltstrom (typ.) | 17 A, 810 µs bei 50 % ISpitze, 110 V AC; 38 A, 148 µs bei 50 % ISpitze, 277 V AC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | ≤120 % Konstantstrommodus, automatische Wiederherstellung nach Behebung des Fehlerzustands | ||
| Übertemperatur | 100℃±10℃ Abschaltspannung am Ausgang, automatische Wiederherstellung nach Abkühlung | ||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | |
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750 (USA) | |
| Spannungsfestigkeit | I/P-0/P: 1,8 kV AC I/PF/G: 1,8 kV AC O/PF/G: 0,5 kV AC (US) | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | ||
| EMV-Emission | FCC Teil 15 Unterabschnitt B (USA) | ||
| Test auf Immunität gegen plötzliche Ereignisse | Unterschiedlicher Modus: 2 kV, Gemeinsamer Modus: 4 kV | ||
| Andere | Nettogewicht | 0,4 kg | |
| Dimension | 309,5 x 22,4 x 44 mm / 12,18 x 1,73 x 0,88 Zoll (L x B x H) | ||
| Verpackung | 20 Stück/Karton | ||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei 120 VAC Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen. | ||
| 2. Bei niedriger Eingangsspannung ist eine Reduzierung der Ausgangsleistung erforderlich, um eine lange Lebensdauer zu gewährleisten. | |||
Mechanische Spezifikation
| Amerikanischer Drahtquerschnitt MGQ101 | |
| Eingangsleitungen | Schwarz (L) Weiß (N) Grün (G) (3*18AWG) |
| Ausgabe | Einbettung der Schiene und durch den Führungsschienentreiber-Ausgangsstrom |
| Hinweis: Bitte stellen Sie sicher, dass Ihre Anschlüsse korrekt sind, da Ihr Produkt sonst nicht ordnungsgemäß funktioniert und beschädigt werden könnte. | |
Warme Tipps:
Empfohlener maximaler Strom (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, empfohlener maximaler Strom (A) = 1 mm² x 10 A/mm² = 10 A

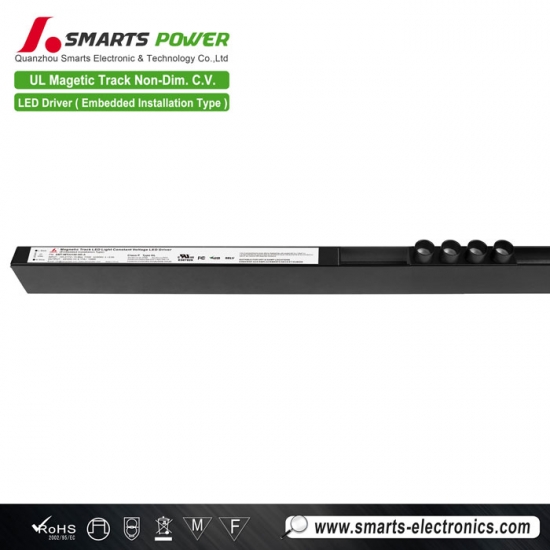

Kompatible Spur :

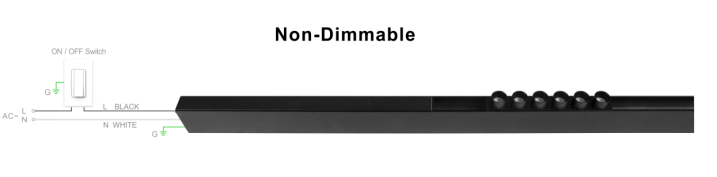

Dimmbetrieb
Verwandte Produkte
|

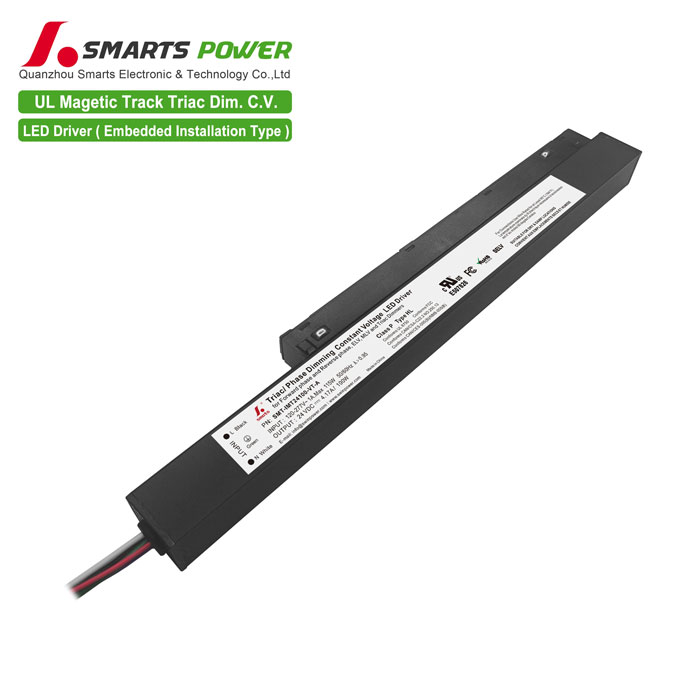

Modus: SMT-IMT24100-VT-A Eingangsspannung: 100–277 V AC
