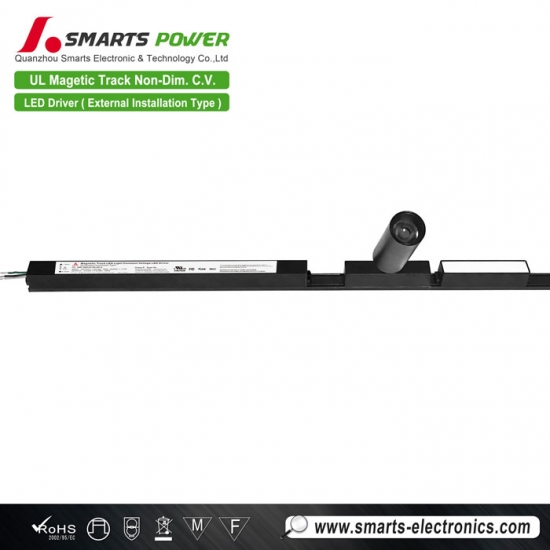

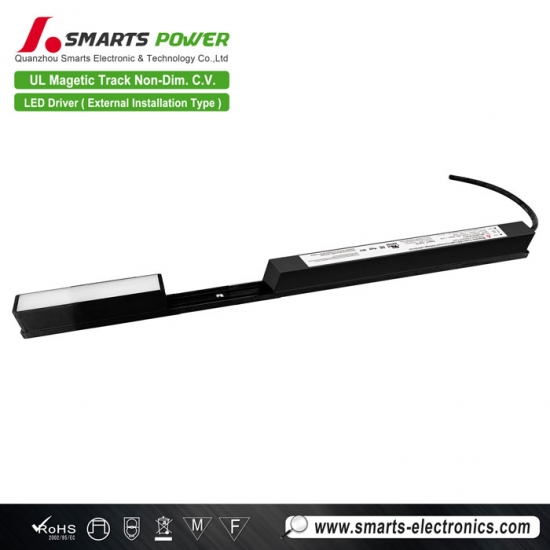

Geeignet für die Installation auf Magnetschienen, 24 V 150 W nicht dimmbarer LED-Treiber mit konstanter Spannung.
Geeignet für die Installation auf Magnetschienen, 24 V 150 W nicht dimmbarer LED-Treiber mit konstanter Spannung.
Geeignet für die Installation auf Magnetschienen, 24 V 150 W nicht dimmbarer LED-Treiber mit konstanter Spannung.
Smartpower nicht dimmbares LED-Netzteil Die magnetische Schienenleuchte verfügt über eine integrierte aktive PFC-Funktion und erreicht einen Wirkungsgrad von bis zu 93 %. Sie besitzt ein Vollaluminiumgehäuse für hervorragende Wärmeableitung und entspricht den internationalen Sicherheitsvorschriften für Beleuchtung.
Spezifikation
| Modell | SMT-EMT24150-ND-A | SMT-EMT48150-ND-A | |
| Zertifikat | UL/ SELV / FCC / RoHS / REACH | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Spannungstoleranz | ±1,5 % | ±1% | |
| Spannungsregelung | ≤0,5 % | ||
| Bemessungsstrom | 6,25A | 3.13A | |
| Nennleistung | 150 W | ||
| Lastregelung | ±1% | ||
| Eingang | Spannungsbereich | 120-277 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor (typ.) bei Volllast | 0,99 bei 120 V AC; 0,95 bei 277 V AC | ||
| THD (typ.) bei Volllast | <20 % bei 120 und 277 V AC | ||
| Wirkungsgrad (typ.) bei Volllast |
≥91 % bei 120 V AC
≥93 % bei 277 V AC |
≥91 % bei 120 V AC
≥93 % bei 277 V AC |
|
| Wechselstrom (Max.) | 1,5 A | ||
| Einschaltstrom (typ.) | 26 A, 430 µs bei 50 % 120 V AC; 63 A, 280 µs bei 50 % 277 V AC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | ≤120 % Konstantstrommodus, automatische Wiederherstellung nach Behebung des Fehlerzustands | ||
| Übertemperatur | 100℃±10℃ Abschaltspannung am Ausgang, automatische Wiederherstellung nach Abkühlung | ||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | |
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750 (USA) | |
| Spannungsfestigkeit | I/P-0/P: 1,8 kVAC I/PF/G: 1,8 kVAC O/PF/G: 0,5 kVAC (US) | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | ||
| EMV-Emission | FCC Teil 15 Unterabschnitt B (USA) | ||
| Test auf Immunität gegen plötzliche Ereignisse | Unterschiedlicher Modus: 2 kV, Gemeinsamer Modus: 4 kV | ||
| Andere | Nettogewicht | 0,85 kg | |
| Dimension | 366,7*26*24,2 mm (L*B*H) | ||
| Verpackung | 50 Stück/Karton | ||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei 120 VAC Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen. | ||
| 2. Bei niedriger Eingangsspannung ist eine Reduzierung der Ausgangsleistung erforderlich, um eine lange Lebensdauer zu gewährleisten. | |||
Mechanische Spezifikation
| Amerikanischer Drahtstärkenmesser MGR101 | |
| Eingangsleitungen | Schwarz (L) Weiß (N) Grün (G) (3*18AWG) |
| Ausgabe | Einbettung der Schiene und durch den Führungsschienentreiber-Ausgangsstrom |
| Hinweis: Bitte stellen Sie sicher, dass Ihre Anschlüsse korrekt sind, da Ihr Produkt sonst nicht ordnungsgemäß funktioniert und beschädigt werden könnte. | |
Warme Tipps:
Empfohlener maximaler Strom (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, empfohlener maximaler Strom (A) = 1 mm² x 10 A/mm² = 10 A
Kompatible Spur :
Dimmbetrieb
