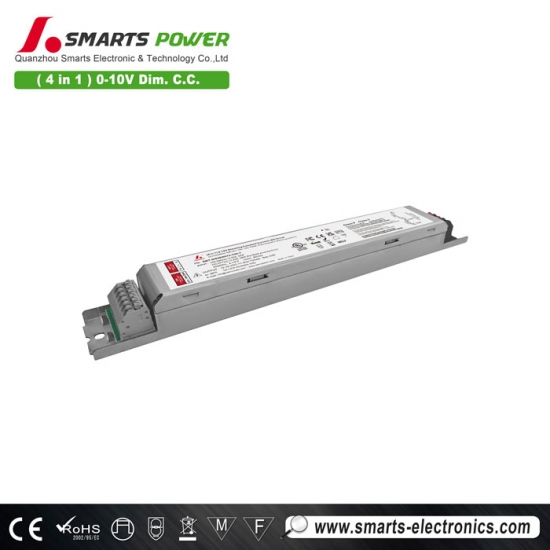

UL-gelistete ultraflache 0,10-V-dimmbare Konstantstrom-20-W-LED-Treiber für den Innenbereich
UL-gelistete ultraflache 0,10-V-dimmbare Konstantstrom-20-W-LED-Treiber für den Innenbereich
UL-gelistete ultraflache 0,10-V-dimmbare Konstantstrom-20-W-LED-Treiber für den Innenbereich
100–277 VAC universeller Eingangsspannungsbereich 0 10V dimmbares LED-Netzteil Konstantstrom Arbeitsmodus. Der Dimmbereich liegt zwischen 0,3 und 100 %. Eingebautes NFC-Smart-Programmiermodul ermöglicht die Anpassung der LED-Stromversorgungsparameter über die NFC-App. Der Dimmvorgang ist sanft und flimmerfrei.
Spezifikation
| Modell | SMT-DI020W070-CDI-T | |
| Zertifikat | UL/FCC/CE /Klasse P/Klasse 2/TYP HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | |
| Ausgabe | Lastspannungsbereich | 12–54 V |
| Ausgangsstromeinstellung (loset) Bereich | 70-700 mA | |
| Einstellbereich des Ausgangsstroms bei konstanter Leistung | 370-700 mA | |
| Nennleistung | 20 W (max.) | |
| Leerlaufausgangsspannung | 60 V (max.) | |
| Aktuelle Toleranz | 700 mA ± 5 % | |
| Gesamtwelligkeit des Ausgangsstroms | 20 mA (Imax) | |
| Überstrom beim Start | 9 % (max.) | |
| Leitungsregelung | <0,5 % | |
| Lastregelung | <0,5 % | |
| Eingang | Spannungsbereich | 120-277 V Wechselstrom |
| Frequenzbereich | 47 - 63 Hz | |
| Standby-Stromversorgung | ≤0,5 W | |
| Leistungsfaktor (typ.) bei Volllast | 0,99 bei 120 V AC, 0,97 bei 230 V AC, 0,93 bei 277 V AC | |
| THD (typ.) bei Volllast | <10 % bei 100–277 V AC | |
| Wirkungsgrad (typisch) bei Volllast | 82 % bei 120 V AC 82 % bei 230 V AC 82 % bei 277 V AC | |
| Wechselstrom (max.) | <0,3 A bei 120 V AC <0,22 A bei 230 V AC <0,15 A bei 277 V AC | |
| Standby-Stromversorgung | ≤0,5 W | |
| Einschaltstrom (Typ.) | 17,5 A, 50 %, 29,1 µs bei 120 V AC; 33,6 A, 50 % 864 µs bei 277 V AC; 40,4 A, 50 % 26 µs bei 277 V AC | |
| Leckstrom | <0,5 mA | |
| Schutz | Kurzschluss | Konstantstrommodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands |
| Überlast | ≥110 % Konstantstrommodus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |
| Übertemperatur |
Bei einer Umgebungstemperatur über 50 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 40 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 60 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 40 °C ± 5 °C und erholt sich automatisch. |
|
| Umfeld | Arbeitstemperatur. | -40~+45℃ (siehe untenstehende Derating-Kurve) |
| Arbeitsfeuchtigkeit | 20 – 90 % relative Luftfeuchtigkeit, nicht kondensierend | |
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |
| Vibration | 10~500 Hz, 2G 12 Min./1 Zyklus, Periode für jeweils 72 Min. entlang der X-, Y- und Z-Achse | |
| Sicherheit & EMV | Sicherheitsstandards | UL8750;EN61347-1 |
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC | |
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |
| EMV-Störfestigkeit | IEC/EN61000-4-2,3,4,5,6,8,11; EN/EN61547 | |
| EMV-Emission | EN55015 EN61000-3-2,3 FCC Teil 15 Unterteil B;ANSI C63.4:2014 | |
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 2 kV, Gleichtakt 4 kV | |
| Sonstiges | Nettogewicht | 205 g |
| Dimension | 220 x 30 x 20,3 mm (L x B x H) | |
| Verpackung | 350*250*135mm 50 Stück /Karton | |
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei 120 V AC Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |
| 2. Standardzustände: Die Einstellung des Ausgangsstroms ist der Maximalwert. Die Dimmkurve ist eine logarithmische Kurve. | ||
| 3. Das Netzteil wird als Komponente betrachtet, die in Kombination mit dem Endgerät betrieben wird. Da die EMV-Leistung durch die gesamte Installation beeinflusst wird, müssen die Hersteller der Endgeräte die EMV-Richtlinie für die gesamte Installation erneut einhalten. | ||
| 4. Um die Lebensdauer des Treibers zu verlängern, reduzieren Sie bitte die Belastung bei niedrigerer Eingangsspannung. | ||
|
5. Dimmstromkreis: Hinweis: Dieser Steuerstromkreis ist isoliert, entspricht aber nicht der Klasse 2.
Informationen zum Anschließen des Dimmers finden Sie in der Installationsanleitung. |
||
| VORSICHT: Mehr als eine Stromversorgung vorhanden. | ||
| ACHTUNG: Es sind zusätzliche elektrische Energiequellen vorhanden. | ||

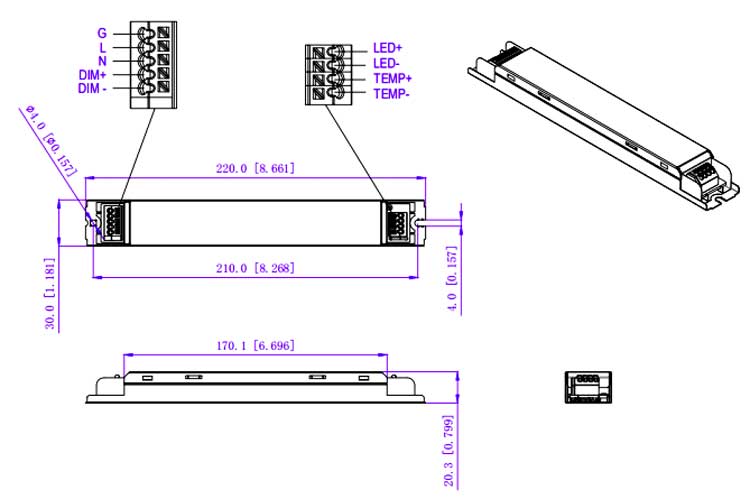

Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 20 |
| 13A | 26 | |
| 16A | 32 | |
| 20A | 40 | |
| 25A | 50 | |
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 91 | |

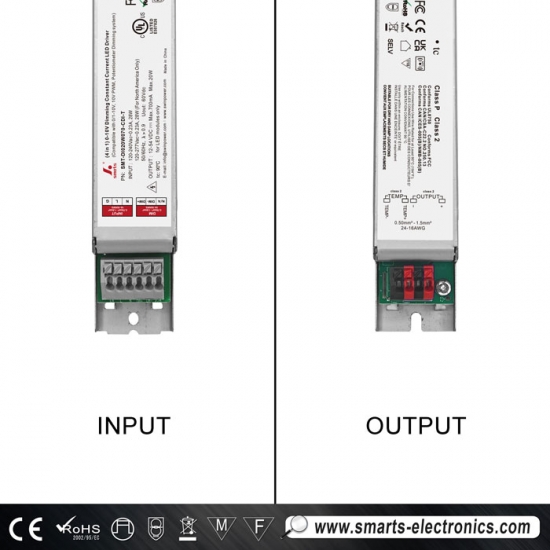

| Globle-Drahtstärke | |
| LF2 | |
| Eingangskabel und Dimmkabel | Graue Klemmen 6P (0,2 mm2 – 1,5 mm2/24 – 16 AWG) |
| Ausgangskabel und externes Temperaturkabel | Rote/schwarze Klemmen 4P (0,2 mm2 – 1,5 mm2/24 – 16 AWG) |

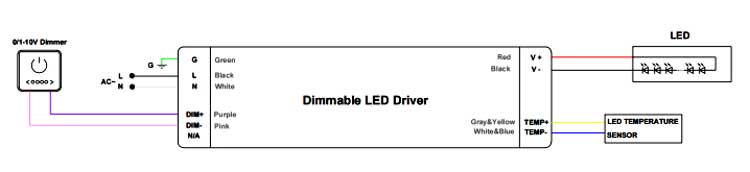

Dimmbetrieb
Notiz :
[wenn !supportLists] 1. [Ende] Die Modellbezeichnung SMT-DI0 2 0 W 070 -CD ICH bedeutet, dass keine Lampentemperaturerkennung erfolgt und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
[wenn !supportLists] 2. [Ende] Die Modellbezeichnung SMT-DI0 2 0 W 070 -CD ICH -T bedeutet, dass eine Lampentemperaturerkennung erfolgt.
NFC-Funktion :
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Einfaches Adressieren per NFC
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibgerät) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Verwandte Produkte
|

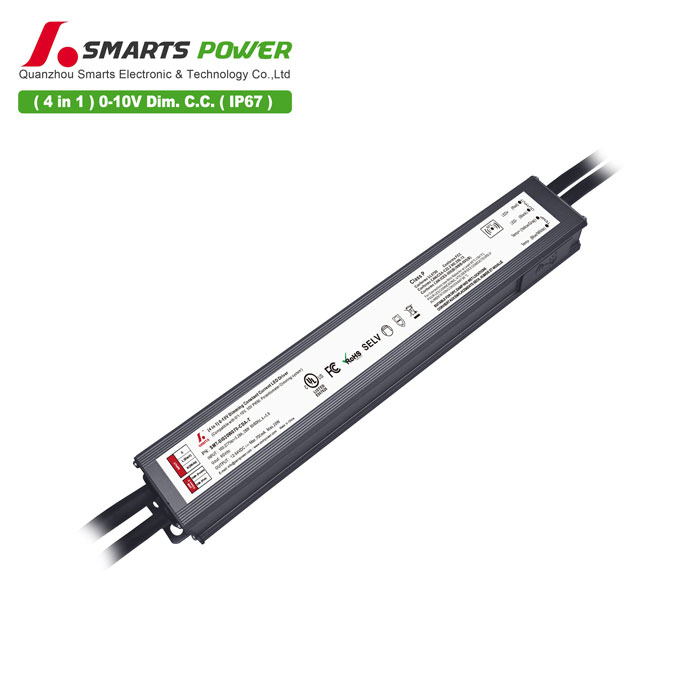

Modus: SMT-DI020W070-CDA-T Eingangsspannung: 100-277 V AC
