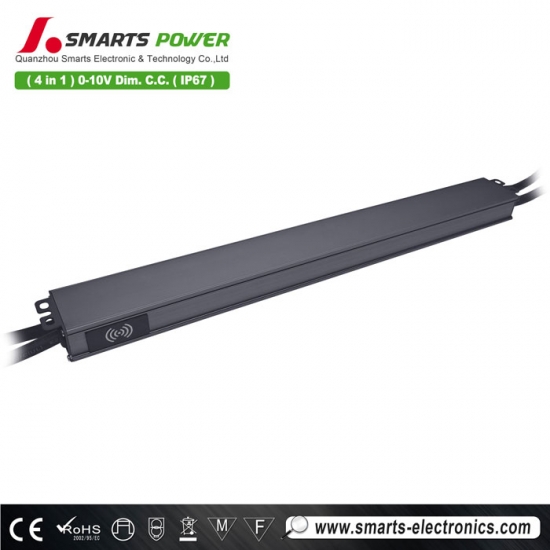

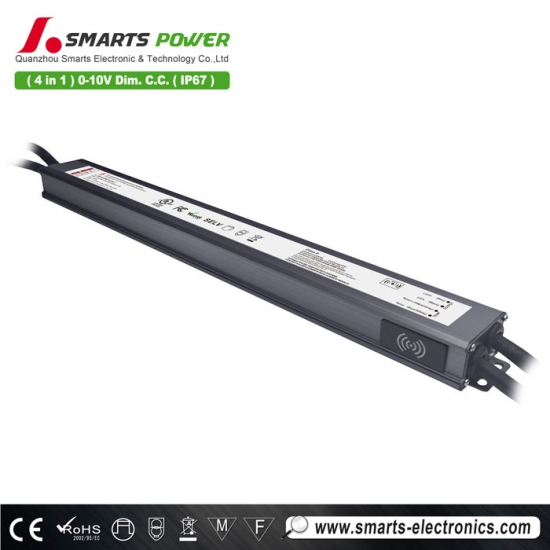

Aluminiumgehäuse 100W Konstantstrom-LED-Treiber 0–10 V dimmbarer Arbeitsmodus, wasserdicht nach IP66, ultradünne Größe, einfache und schnelle Installation. Die Dimmleistung ist so gut wie bei Inventronics 100 W.
Spezifikation
| Modell | SMT-DI100W160-CDA-T | SMT-DI100W210-CDA-T | |
| Zertifikat | UL/FCC/CE /Klasse P/TYP HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| Ausgabe | Nennstrom | 160 mA bis 1600 mA | 210 mA bis 2100 mA |
| Gleichspannung | 24-93 V DC | 12-54 V DC | |
| Nennleistung | 100Wmax | ||
| Aktuelle Toleranz | Ausgangsstrom ± 30 mA | ||
| Leitungsregelung | <0,1 % | ||
| Lastregelung | <0,1 % | ||
| Spannungsbereich | 100-277 V Wechselstrom | ||
| Eingang | Frequenzbereich | 47 - 63 Hz | |
| Leistungsfaktor (typ.) | >0,99 bei 120 V AC, 60 Hz >0,98 bei 230 V AC, 50 Hz >0,97 bei 277 V AC, 60 Hz | ||
| Leerlaufleistung (Max) | <2W | ||
| Standby-Leistung (Max.) | <0,5 W | ||
| THD (typ.) bei Volllast | <5,5 % bei 120 V AC <9,5 % bei 230 V AC <10,5 % bei 277 V AC | ||
| Wirkungsgrad bei Volllast |
>89,8 % bei 120 V AC, 60 Hz
>91,7 % bei 230 V AC, 50 Hz >91,3 % bei 277 V AC, 60 Hz |
>88,8 % bei 120 V AC, 60 Hz
>90,7 % bei 230 V AC, 50 Hz >90,7 % bei 277 V AC, 60 Hz |
|
| Wechselstrom (max.) | <1,28 A | ||
| Einschaltstrom (Typ.) |
23,2 A, 398 µs bei 50 % Ipeak, 120 V AC
48,8 A, 171 µs bei 50 % Spitzenleistung, 230 V AC 58,7 A, 404 us bei 50 % Ipeak, 277 V AC |
24,8 A, 412 us bei 50 % Ipeak, 120 V AC
56,8 A, 120 µs bei 50 % Ipeak, 230 V AC 68,4 A, 580 µs bei 50 % Ipeak, 277 VAC |
|
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |
| Überspannung | Hiccup- oder Konstantstrommodus, startet automatisch neu, nachdem der Fehlerzustand behoben ist | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
||
| Umfeld | Arbeitstemperatur | -40~+50℃ (siehe untenstehende Derating-Kurve) | |
| Arbeitsfeuchtigkeit | 20–90 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Vibration | 10~500 Hz, 5G 12 Min./1 Zyklus, Periode für jeweils 72 Min. entlang der X-, Y- und Z-Achse | ||
| Sicherheit & EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) und UL8750 (USA) | |
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC | ||
| Stroboskop-Teststandard | IEEE 1789 Flimmerfrei | ||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 2 kV, Gleichtakt 4 kV | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % relative Luftfeuchtigkeit | ||
| EMV-Emission | EN55015 EN61000-3-2,3 (EU) und FCC Teil 15 Unterteil B; ANSI C63.4:2014 (USA) | ||
| Sonstiges | Nettogewicht | 600 g | |
| Dimension | 365,8 x 38,5 x 23,6 mm (L x B x H) | ||
| Verpackung | 55*31*387 30 Stück /Karton | ||
| Hinweise | 1. Alle NICHT speziell genannten Parameter werden bei Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Um die Lebensdauer des Treibers zu verlängern, reduzieren Sie bitte die Belastung bei niedrigerer Eingangsspannung. | |||
| 3. LED-Treiber erfüllt die Anforderungen an harmonische Emissionen gemäß ANSI C82.77-10. | |||
|
|
|
|
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 120 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 6 |
| 13A | 8 | |
| 16A | 10 | |
| 20A | 12 | |
| 25A | 16 | |
| Wenn die Eingangsspannung 230 V Wechselstrom beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 12 |
| 13A | 16 | |
| 16A | 20 | |
| 20A | 25 | |
| 25A | 31 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (brechen
Kapazität: 6 kA) |
10A | 14 |
| 13A | 19 | |
| 16A | 23 | |
| 20A | 29 | |
| 25A | 36 | |
| Amerikanischer Drahtdurchmesser | |
| LN100 | |
| Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3 x 18 AWG) |
| Ausgangskabel | V+(Rot) V-(Schwarz)(2*18AWG) |
| Dimmkabel | Lila (DIM+) Rosa (DIM-) (2*18AWG) |
| Externer Temperaturdraht | Gelbgrau (TEMP+) Blauweiß (TEMP-) (2*18AWG) |
| Bitte stellen Sie sicher, dass Sie diese richtig anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |
Dimmbetrieb
Notiz :
1. Die Modellbezeichnung SMT-DI 100 W XXX -CDA bedeutet, dass keine Lampentemperaturerkennung erfolgt, also keine entsprechende Verdrahtung für den LED-Treiber.
2. Die Modellbezeichnung SMT-DI 100 W XXX -CDA -T bedeutet, dass eine Lampentemperaturerkennung erfolgt.
NFC-Funktion :
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Passen Sie den Ausgangsstrom leicht per NFC an
Der Ausgangsstrom kann von einem Mobiltelefon mit ProNFC APP oder NFC-Handheld-Gerät (NFC Lesen & Schreiben) gelesen und geschrieben werden
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Einfaches Festlegen der Adresse per NFC
Die Adresse kann von einem Mobiltelefon mit der Set NFC APP oder einem NFC-Handgerät (NFC-Lese- und Schreibgerät) gelesen und geschrieben werden.
Gerät: NFC-RW), indem Sie sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers halten.
Verwandte Produkte
|
Modus: SMT-DI100W210-DP2P Eingangsspannung: 100-277 V AC
Größe: 375,5
*34,8*24,1 MM
|
