200-347VAC 96W dimmbare Konstantspannung IP67 wasserdichte LED-Treiberleistung für LED-Streifenlichter
200-347VAC 96W dimmbare Konstantspannung IP67 wasserdichte LED-Treiberleistung für LED-Streifenlichter
200-347VAC 96W dimmbare Konstantspannung IP67 wasserdichte LED-Treiberleistung für LED-Streifenlichter

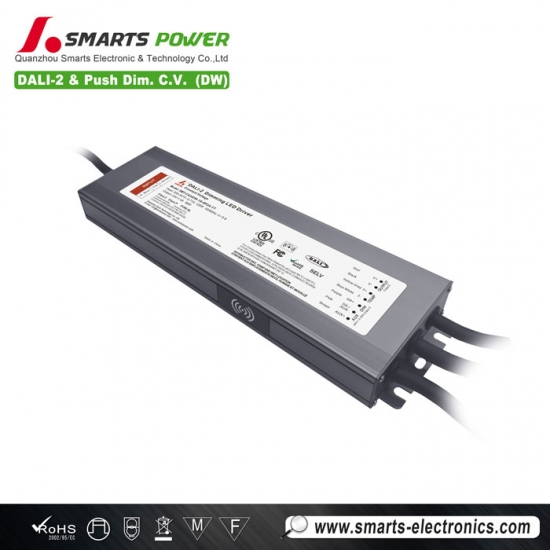

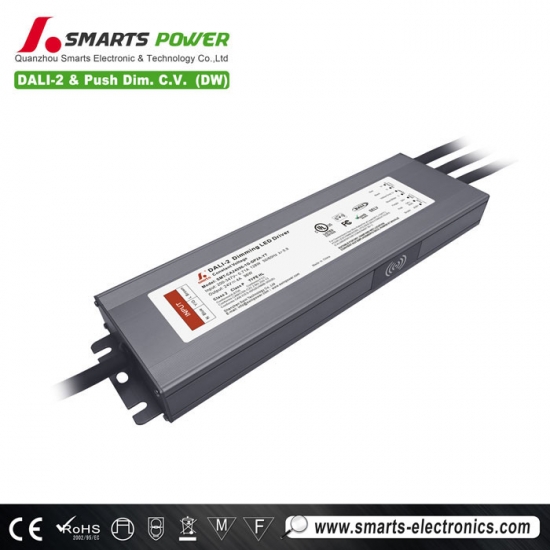

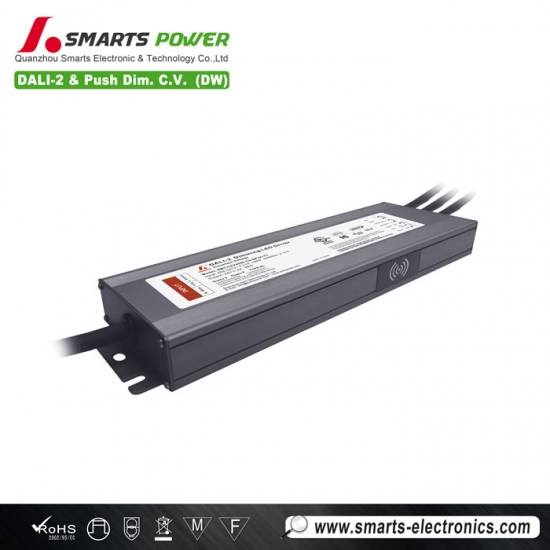

Dieses Aluminiumgehäuse dali-2 & push dimmbares LED-Netzteil ist wasserdicht nach IP66 und nutzt natürliche Luftkühlung, wodurch es sowohl in trockenen als auch in feuchten Umgebungen eingesetzt werden kann. Es verfügt außerdem über ein integriertes NFC-Smart-Programmiermodul, mit dem Sie die LED-Treiberparameter über die NFC-App anpassen können. Es wird mit einer 7-jährigen Garantie geliefert.
Spezifikation
| Modell | SMT-CA24096-1G-DP2A-YT | SMT-CA48096-1G-DP2A-YT | |
| Zertifikat | cUL / FCC / CE / SELV / Klasse P / TYP HL / RoHS / Reach/UKCA/ICES-005/Klasse 2 | ||
| Ausgabe | Gleichspannung | 24 V | 48 V |
| Feinabstimmung der Spannung | 24-26 V | 48–50 V | |
| Nennstrom | 4A | 2A | |
| Nennleistung | 96W | ||
| Spannungstoleranz | ±2 % | ±2 % | |
| Spannungsregelung | ≤1 % | ≤1 % | |
| Lastregelung | ±2 % | ±2 % | |
| Über-/Unterschreitung | <3 % | <3 % | |
| RIPPEL & RAUSCH (max.) | 400 mVss | 800 mVss | |
| Eingang | Spannungsbereich | 200-347 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Standby-Stromversorgung | ≤0,5 W | ||
| Leistungsfaktor (typ.) bei Volllast |
≥0,98 bei 230 V AC
≥0,97 bei 277 V AC ≥0,92 bei 347 V AC |
≥0,98 bei 230 V AC
≥0,97 bei 277 V AC ≥0,94 bei 347 V AC |
|
| Wirkungsgrad (typ.) bei Volllast |
≥90 % bei 230 V AC
≥90 % bei 277 V AC ≥91 % bei 347 V AC |
≥90 % bei 230 V AC
≥90 % bei 277 V AC ≥90 % bei 347 V AC |
|
| THD (typ.) bei Volllast | <15 % bei 200 – 347 V AC | ||
| Wechselstrom (max.) | 0,5 A bei 230 V AC, 0,42 A bei 277 V AC, 0,35 A bei 347 V AC | ||
| Einschaltstrom (typ.) | 45,6 A/271 us bei 50 % Ipeak 230 VAC 55,7 A/398 us bei 50 % Ipeak 277 VAC 69,8 A/570 us bei 50 % Ipeak 347 VAC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, nach Beseitigung des Fehlerzustands zur Wiederherstellung wieder einschalten | |
| Überlast | ≥115 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | |
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | ||
| Vibration | 10 ~ 500 Hz, 5G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | ||
| Sicherheit & EMV | Sicherheitsstandards | UL8750, CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P: 1,88 KVAC (MAX 3,75 KV) I/P-FG: 1,88 KVAC O/P-FG: 0,5 KVAC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | ||
| EMV-Störfestigkeit (EMS) | FCC/ICES verlangen diesen Test nicht (USA) | ||
| EMV-Emission (EMI) | FCC Teil 15, Unterteil B;ANSI C63.4:2014 | ||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 4 kV, Gleichtakt 6 kV | ||
| Sonstige | Nettogewicht | je 0,85 kg | |
| Dimension | 232 x 78,1 x 25,3 mm (L x B x H) | ||
| Verpackung | 300*280*215mm 20 Stück /Karton | ||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 277 V Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen. | ||
| 2. Standardzustände: Die Ausgangsspannung ist Gleichspannung. Die Ausgangsfrequenz beträgt 4 kHz. Die Dimmkurve ist eine logarithmische Kurve. | |||
| 3. Der LED-Treiber erfüllt die Anforderungen an die harmonische Emission gemäß ANSI C82.77-10. | |||
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 12 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 24 | |
| 25A | 30 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 14 |
| 13A | 18 | |
| 16A | 23 | |
| 20A | 28 | |
| 25A | 36 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 17 |
| 13A | 22 | |
| 16A | 27 | |
| 20A | 34 | |
| 25A | 43 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| DT100 | |
| Eingangskabel | Braun (L) Blau (N) Gelb Grün (G) (3 x 17 AWG) |
| Ausgangskabel |
12 V: Rot (V+) Schwarz (V-) (2 x 14 AWG)
24 V: Rot (V+) Schwarz (V-) (2 x 16 AWG) 48 V: Rot (V+) Schwarz (V-) (2 x 18 AWG) |
| Dimmkabel | Lila (DALI+) Rosa (DALI-/AUX-) Braun (AUX +) (3*18AWG) |
| Externer Temperaturdraht | Gelbgrau (TEMP+) Blauweiß (TEMP-) (2*18AWG) |
Warme Tipps:
Bitte stellen Sie sicher, dass Sie diese richtig anschließen , Andernfalls funktioniert Ihr Produkt nicht richtig und könnte beschädigt werden.
Dimmbetrieb
Notiz ：
1. Der Modellname SMT - CA xx0 96 - 1G- DP2A bedeutet, dass keine Zusatzstromversorgung und Lampentemperaturerkennung vorhanden ist und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
2. Der Modellname SMT - CA xx0 96 - 1G- DP2A - Y bedeutet, dass eine Hilfsstromversorgung vorhanden ist, jedoch keine Lampentemperaturerkennung, sodass der LED-Treiber keine Verkabelung zur Lampentemperaturerkennung hat.
3. Der Modellname SMT - CA xx0 96 - 1G- DP2A-T bedeutet, dass keine zusätzliche Stromversorgung vorhanden ist, jedoch eine Lampentemperaturerkennung erfolgt, sodass der LED-Treiber keine zusätzliche Stromverkabelung hat.
4. Der Modellname SMT - CA xx0 96 - 1G- DP2A-YT bedeutet, dass eine Hilfsstromversorgung und eine Lampentemperaturerkennung vorhanden sind.
NFC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Ausgangsspannung per NFC leicht anpassen:
Die Ausgangsspannung kann von einem Mobiltelefon mit ProNFC-App oder einem NFC-Handheld-Gerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und geschrieben werden.
indem Sie sich in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers befinden.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
