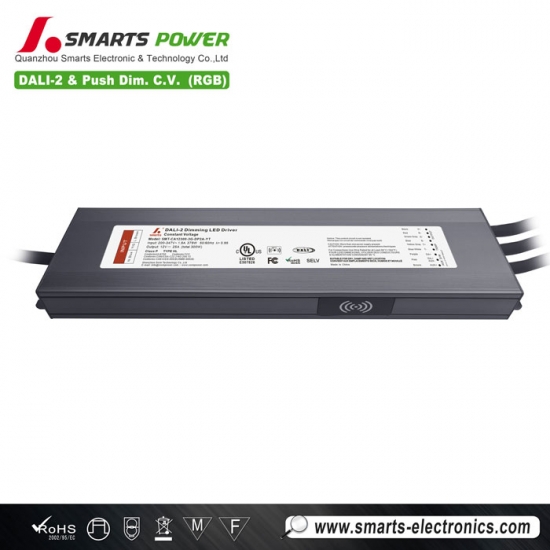

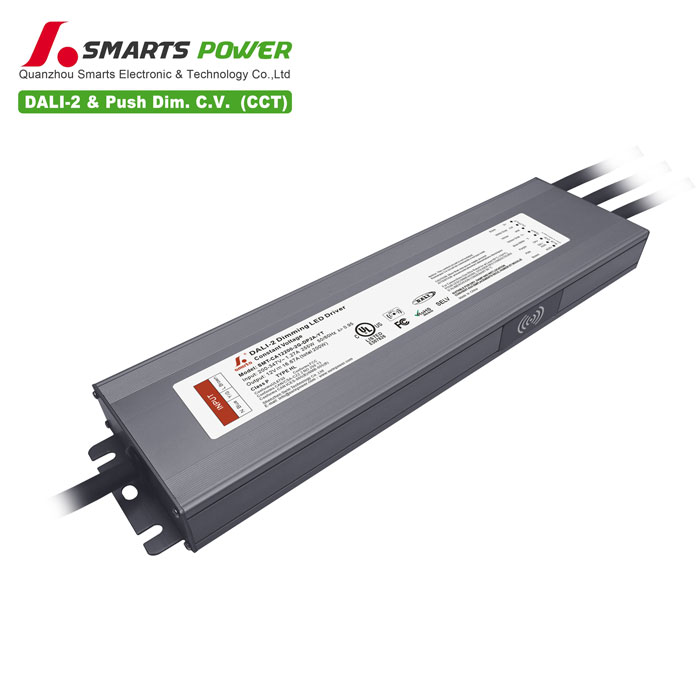

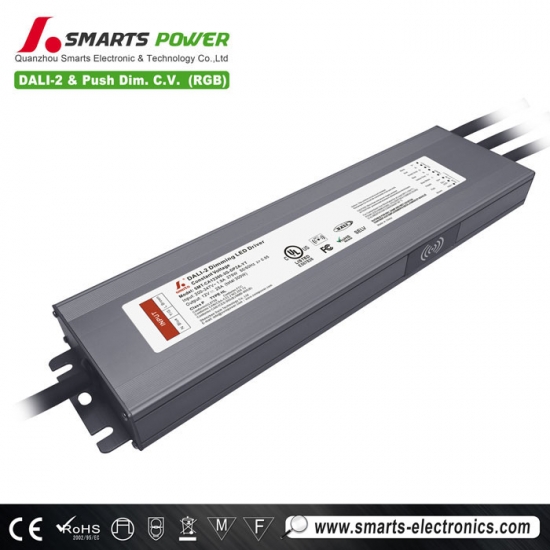

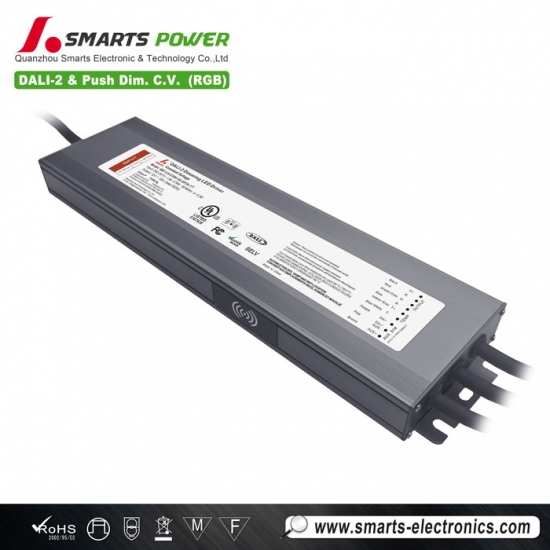

Aluminiumgehäusedesign, Konstantspannung dali-2 dimmbares LED-Netzteil Integriertes NFC-Smart-Programmiermodul, ausgestattet mit zusätzlicher Stromversorgung, Lampentemperaturerkennung und Treiberparametern, die über die NFC-App angepasst werden können. Mit 7 Jahren erweiterter Garantie
Spezifikation
| Modell | SMT-CA12300-3G-DP2A-YT | SMT-CA24300-3G-DP2A-YT | SMT-CA48300-3G-DP2A-YT | |
| Zertifikat | cUL / FCC / CE / SELV / Klasse P / TYP HL / RoHS / Reach/UKCA/ICES-005/Klasse 2 | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Feinabstimmung der Spannung | 12-13 V | 24–25,5 V | 48–50 V | |
| Nennstrom | 25A | 12,5 A | 6,25 A | |
| Nennleistung | 300 W | |||
| Spannungstoleranz | ±4 % | ±2 % | ±1 % | |
| Spannungsregelung | <1 % | <1 % | <1 % | |
| Lastregelung | ±3 % | ±2 % | ±1 % | |
| Überschwingen | <5 % | <3 % | <11 % | |
| RIPPEL & RAUSCH (max.) | 264 mVss | 312 mVss | 300 mVss | |
| Eingang | Spannungsbereich | 200-347 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Standby-Stromversorgung | ≤0,5 W | |||
| Leistungsfaktor (typ.) bei Volllast |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,96 bei 347 V AC |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,96 bei 347 V AC |
≥0,99 bei 230 V AC
≥0,98 bei 277 V AC ≥0,96 bei 347 V AC |
|
| Wirkungsgrad (typ.) bei Volllast |
≥92,3 % bei 230 V AC
≥92,6 % bei 277 V AC ≥92,7 % bei 347 V AC |
≥94,0 % bei 230 V AC
≥94,2 % bei 277 V AC ≥94,4 % bei 347 V AC |
≥93,6 % bei 230 V AC
≥93,9 % bei 277 V AC ≥94,0 % bei 347 V AC |
|
| THD (typ.) bei Volllast | <8 % bei 150 – 347 V AC | |||
| Wechselstrom (max.) | 1,4 A bei 230 V AC, 1,2 A bei 277 V AC, 0,95 A bei 347 V AC | |||
| Einschaltstrom (typ.) | 66 A, 432 us bei 50 % Ipeak 230 VAC 79 A, 332 us bei 50 % Ipeak 277 VAC 99 A, 384 us bei 50 % Ipeak 347 VAC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, nach Beseitigung des Fehlerzustands zur Wiederherstellung wieder einschalten | ||
| Überlast | ≥110 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
|||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | ||
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 5G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | EN61347-1 EN61347-2-13 (EU) und UL8750 CAN/CSA-C22.2 Nr. 250.13 (USA) | ||
| Spannungsfestigkeit | I/PO/P: 3,75 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |||
| EMV-Störfestigkeit (EMS) | FCC/ICES verlangen diesen Test nicht (EU) und FCC Teil 15, Unterteil B; ANSI C63.4-2014 (USA). | |||
| EMV-Emission (EMI) | EN55015 EN61000-3-2,3 (≥50 % Last) (EU) und FCC Teil 15 Unterteil B (USA) | |||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 4 kV, Gleichtakt 6 kV | |||
| Sonstige | Nettogewicht | je 1,35 kg | ||
| Dimension | 302 x 78 x 25,1 mm (L x B x H) | |||
| Verpackung | 350*300*215mm 20 Stück/Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 277 V Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Standardzustände: Die Ausgangsspannung ist Gleichspannung. Die Ausgangsfrequenz beträgt 4 kHz. Die Dimmkurve ist eine logarithmische Kurve. | ||||
| 3. Der LED-Treiber erfüllt die Anforderungen an die harmonische Emission gemäß ANSI C82.77-10. | ||||
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 230 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 4 |
| 13A | 5 | |
| 16A | 6 | |
| 20A | 8 | |
| 25A | 10 | |
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 5 |
| 13A | 6 | |
| 16A | 8 | |
| 20A | 10 | |
| 25A | 12 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 6 |
| 13A | 8 | |
| 16A | 10 | |
| 20A | 12 | |
| 25A | 16 | |
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Globale Drahtstärke | |
| DT300 | |
| Eingangskabel (12 V, 24 V und 48 V) | Braun (L) Blau (N) Gelb und Grün (G) (3 x 17 AWG/3 x 1,04 mm²) |
| Ausgangskabel (12 V) | Schwarz (V+) Rot (R-) Grün Grau (G-) Blau (B-) (3*12AWG) |
| Ausgangskabel (24 V) | Schwarz (V+) Rot (R-) Grün Grau (G-) Blau (B-) (3*14AWG) |
| Ausgangskabel (48 V) | Schwarz (V+) Rot (R-) Grün Grau (G-) Blau (B-) (3*16AWG) |
| Dimmkabel | Lila (DALI+) Rosa (DALI-/AUX-) Braun (AUX+) (3*18AWG/3*0,824mm²) |
| Externer Temperaturdraht | Gelbgrau (TEMP+) Blauweiß (TEMP-) (2*18AWG/2*0,824mm²) |
Warme Tipps:
Bitte stellen Sie sicher, dass Sie diese richtig anschließen , Andernfalls funktioniert Ihr Produkt nicht richtig und könnte beschädigt werden.
Dimmbetrieb
Notiz ：
1. Der Modellname SMT - CA xx 300 - 3G- DP2A bedeutet, dass keine Zusatzstromversorgung und Lampentemperaturerkennung vorhanden ist und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
2. Der Modellname SMT - CA xx 300 - 3G- DP2A - Y bedeutet, dass eine Hilfsstromversorgung vorhanden ist, jedoch keine Lampentemperaturerkennung, sodass der LED-Treiber keine Verkabelung zur Lampentemperaturerkennung hat.
3. Der Modellname SMT - CA xx 300 - 3G- DP2A-T bedeutet, dass keine zusätzliche Stromversorgung vorhanden ist, jedoch eine Lampentemperaturerkennung erfolgt, sodass der LED-Treiber keine zusätzliche Stromverkabelung hat.
4. Der Modellname SMT - CA xx 300 - 3G- DP2A-YT bedeutet, dass eine Hilfsstromversorgung und eine Lampentemperaturerkennung vorhanden sind.
NFC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Ausgangsspannung per NFC leicht anpassen:
Die Ausgangsspannung kann von einem Mobiltelefon mit ProNFC-App oder einem NFC-Handheld-Gerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und geschrieben werden.
indem Sie sich in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers befinden.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12,0 V | 12,2 V | 12,3 V | 12,5 V | 12,6 V | 12,8 V | 13 V | 13,1 V | 13,3 V | 13,5 V |
| 24 V | 24,0 V | 24,2 V | 24,4 V | 24,7 V | 24,9 V | 25,1 V | 25,3 V | 25,6 V | 25,8 V | 26,0 V |
| 48 V | 48,0 V | 48,2 V | 48,4 V | 48,7 V | 48,9 V | 49,1 V | 49,3 V | 49,6 V | 49,8 V | 50 V |
