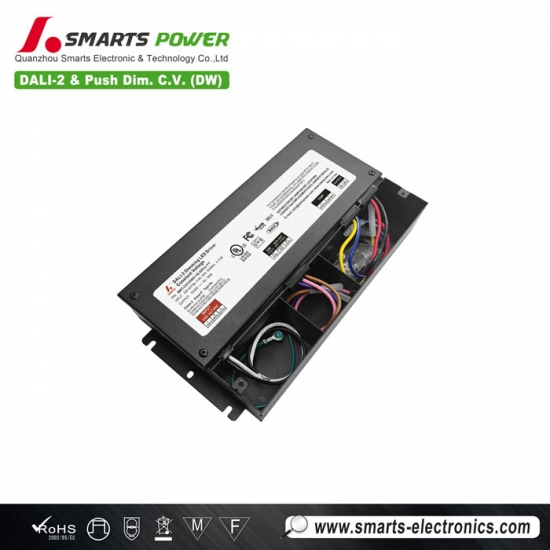

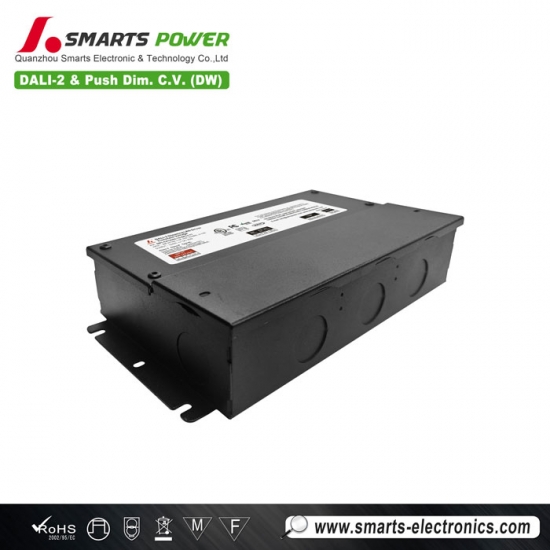

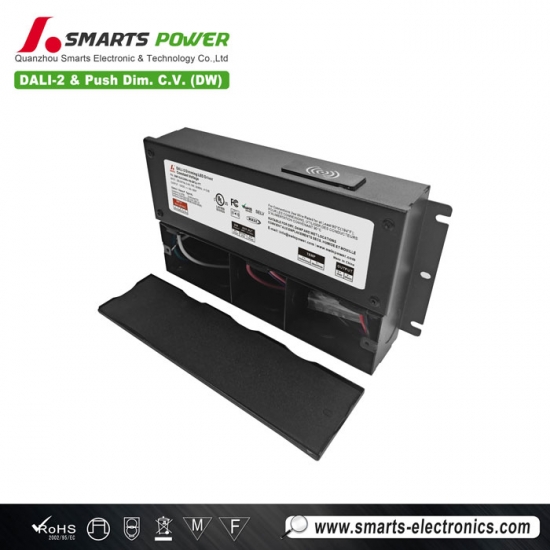

Der 60W dali-2 push-dimmbares LED-Netzteil ist in die Anschlussdose integriert und bietet eine einstellbare Dimmkurve von 0,2 % bis 100 %, wodurch ein sanftes, stabiles und flimmerfreies Dimmen gewährleistet wird.
Spezifikation
| Modell | SMT-CA12060-1G-DP2J-YT | SMT-CA24060-1G-DP2J-YT | SMT-CA48060-1G-DP2J-YT | |
| Zertifikat | cUL / FCC /SELV / Klasse P /TYP HL /ICES-005/Klasse 2 | |||
| Ausgabe | Gleichspannung | 12 V | 24 V | 48 V |
| Feinabstimmung der Spannung | 12–13,5 V | 24-26 V | 48–50 V | |
| Nennstrom | 5A | 2,5 A | 1,25 A | |
| Nennleistung | 60 W | |||
| Spannungstoleranz | ±4 % | ±2 % | ±2 % | |
| Spannungsregelung | ≤1 % | ≤1 % | ≤1 % | |
| Lastregelung | ±1 % | ±1 % | ±1 % | |
| Über-/Unterschreitung | <10 % (Volllast) | |||
| RIPPEL & RAUSCH (max.) | 350 mVss | 530 mVss | 695 mVss | |
| Eingang | Spannungsbereich | 200-347 V AC | ||
| Frequenzbereich | 47 - 63 Hz | |||
| Leistungsfaktor (typ.) bei Volllast |
≥0,98 bei 277 V AC
≥0,95 bei 347 V AC |
≥0,98 bei 277 V AC
≥0,95 bei 347 V AC |
≥0,98 bei 277 V AC
≥0,95 bei 347 V AC |
|
| Wirkungsgrad (typ.) bei Volllast |
≥87 % bei 277 V AC
≥87,5 % bei 347 V AC |
≥88 % bei 277 V AC
≥88 % bei 347 V AC |
≥88 % bei 277 V AC
≥88,5 % bei 347 V AC |
|
| THD (typ.) bei Volllast | ≤7 % bei 277 V ≤5 % bei 347 V | |||
| Wechselstrom (max.) | <0,27 A bei 277 V AC <0,22 A bei 347 V AC | |||
| Einschaltstrom (typ.) | 21,6 A, 194 us bei 50 % I Spitze 277 VAC 22,4 A, 276 us bei 50 % I Spitze 347 VAC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, nach Beseitigung des Fehlerzustands zur Wiederherstellung wieder einschalten | ||
| Überlast | ≥110 % Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands | |||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55 °C ± 5 °C wird die Leistung auf 50 % reduziert.
Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. Bei einer Umgebungstemperatur über 75 °C ± 5 °C wird die Leistung auf 0 % reduziert. Die Umgebungstemperatur sinkt auf 45 °C ± 5 °C und erholt sich automatisch. |
|||
| Umfeld | Arbeitstemperatur. | -40~+50℃ (siehe untenstehende Derating-Kurve) | ||
| Arbeitsfeuchtigkeit | 20 – 95 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerungstemperatur, Luftfeuchtigkeit | -40 - +80℃,10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03 %/°C (0 – 50 °C) | |||
| Vibration | 10 ~ 500 Hz, 5G 12 Minuten/Zyklus, X Y Z-Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750, CAN/CSA-C22.2 Nr. 250.13 (USA) | ||
| Spannungsfestigkeit | I/PO/P: 1,88 KVAC (MAX 3,75 KV) I/P-FG: 1,88 KVAC O/P-FG: 0,5 KVAC (US) | |||
| Isolationswiderstand | I/PO/P: 100 MΩ/ 500 VDC/ 25 °C/ 70 % relative Luftfeuchtigkeit | |||
| EMV-Störfestigkeit (EMS) | FCC/ICES verlangen diesen Test nicht (USA) | |||
| EMV-Emission (EMI) | FCC Teil 15, Unterteil B;ANSI C63.4a-2017, ICES-005 Ausgabe 5 (USA) | |||
| Stoßspannungsfestigkeitstest | Wechselstromleitung: Gegentakt 4 kV, Gleichtakt 6 kV | |||
| Sonstige | Nettogewicht | 1,2 kg | ||
| Dimension | 205*118*43mm (L*B*H) | |||
| Verpackung | 290*260*270mm 10 Stück /Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 277 V Eingangsspannung, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Standardzustände: | ||||
| 3. Die Ausgangsspannung ist die Gleichstromspannung. | ||||
| 4. Die Ausgangsfrequenz beträgt 4 kHz. | ||||
| 5. Die Dimmkurve ist eine logarithmische Kurve. | ||||
| 6. LED-Treiber erfüllt die Anforderungen an die harmonische Emission von ANSI C82.77-10. | ||||
Mechanische Spezifikation
MCB-Empfehlung
| Wenn die Eingangsspannung 277 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 22 |
| 13A | 29 | |
| 16A | 36 | |
| 20A | 45 | |
| 25A | 56 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
|
C-Typ (Brechen
Kapazität: 6KA) |
10A | 27 |
| 13A | 35 | |
| 16A | 44 | |
| 20A | 55 | |
| 25A | 69 | |
| Wenn die Eingangsspannung 347 V AC beträgt, ist die Anzahl der durch Leistungsschalter zugeordneten LED-Treiber wie folgt: | ||
Notiz ：
1. Die oben genannten Mengen der an Typ C angeschlossenen LED-Treiber werden basierend auf der maximalen Umgebungstemperatur von 50 °C empfohlen.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, des Eingangsnennstroms, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanischer Drahtdurchmesser | |
| JD63 | |
| Eingangskabel | Schwarz (L) Weiß (N) Grün (G) (3 x 18 AWG) |
| Ausgangskabel | 12 V/24 V/48 V: Rot (V+) Schwarz (V-) (2 x 18 AWG) |

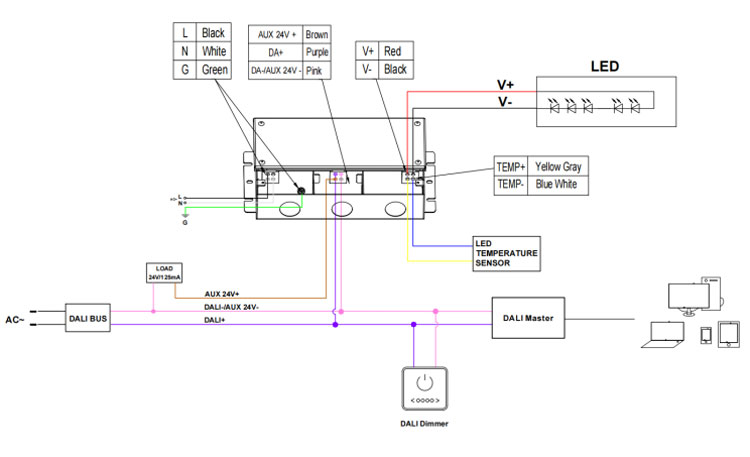

| Dimmkabel | Lila (DALI+) Rosa (DALI-/AUX 24V-) Braun (AUX 24V+) (3*18AWG) |
| Externer Temperaturdraht | Gelbgrau (TEMP+) Blauweiß (TEMP-) (2*18AWG) |
Warme Tipps:
1. Empfohlener max. Stromtragfähigkeit (A) = Drahtdurchmesser (mm²) x 10 A/mm²
Beispiel: 1 mm² Ausgangskabel, empfohlener max. Strom (A) = 1 mm² x 10 A/mm² = 10 A
2. Alle anderen Kabelwünsche können wir individuell anpassen.
Dimmbetrieb
Notiz ：
1. Schalten Sie die interne DALI-Busstromversorgung ein. Es ist keine externe Busstromversorgung erforderlich.
2. Der Modellname SMT - CA xx060-1G-D Platz 2 J bedeutet, dass keine Zusatzstromversorgung und Lampentemperaturerkennung vorhanden ist und somit auch keine entsprechende Verkabelung für den LED-Treiber vorhanden ist.
3. Der Modellname SMT - CA xx060-1G-D P2J -Y bedeutet, dass eine Hilfsstromversorgung vorhanden ist, aber keine Lampentemperaturerkennung, sodass der LED-Treiber keine Verkabelung zur Lampentemperaturerkennung hat.
4. Der Modellname SMT - CA xx060-1G-D Platz 2 JT bedeutet, dass keine zusätzliche Stromversorgung vorhanden ist, jedoch eine Lampentemperaturerkennung erfolgt, sodass der LED-Treiber keine zusätzliche Stromverkabelung hat.
5. Der Modellname SMT - CA xx060-1G-D Platz 2 J-YT bedeutet, dass eine Hilfsstromversorgung und eine Lampentemperaturerkennung vorhanden sind.
NFC-Funktion ：
ProNFC APP
NFC-Handheld-Geräte
IOS-Download
Android Download
Ausgangsspannung per NFC leicht anpassen:
Die Ausgangsspannung kann von einem Mobiltelefon mit ProNFC-App oder einem NFC-Handheld-Gerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und geschrieben werden.
indem Sie sich in der Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers befinden.
