Dualer 0-10V-Signal-dimmbarer Konstantspannungs-LED-Treiber 12V 100W für LED-Beleuchtung
Dualer 0-10V-Signal-dimmbarer Konstantspannungs-LED-Treiber 12V 100W für LED-Beleuchtung
Dualer 0-10V-Signal-dimmbarer Konstantspannungs-LED-Treiber 12V 100W für LED-Beleuchtung

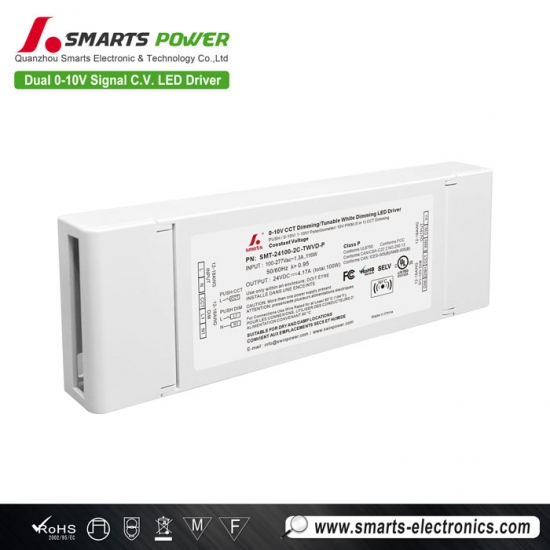

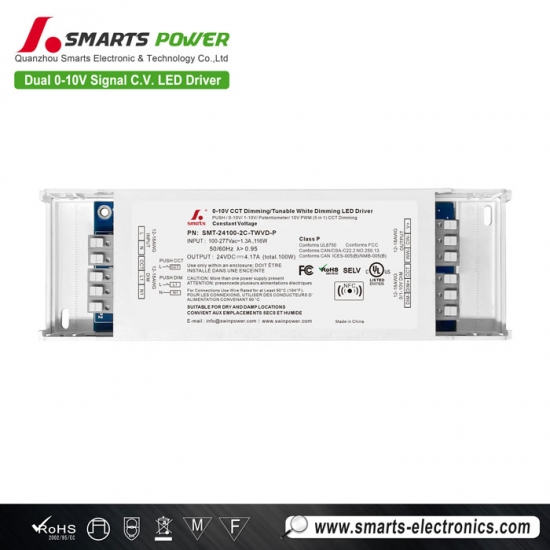

Die Smartpower 0-10V Dual-Signal dimmbares 100W LED-Netzteil Es verfügt über eine integrierte aktive PFC-Funktion, einen Konstantspannungsbetrieb und einen Wirkungsgrad von bis zu 90 %. Der Dimmbereich von 0 bis 100 % ist stufenlos und stabil ohne Flimmern.
Spezifikation
| Modell | SMT-12100-2C-TWVD-P | SMT-24100-2C-TWVD-P | SMT-48100-2C-TWVD-P | |
| Zertifikat | UL / cUL / FCC / ICES-005 / Klasse P / SELV / RoHS / REACH | |||
| Ausgabe | Nennspannung | 12 V | 24 V | 48 V |
| Gleichspannung | 12–13,5 V, per NFC einstellbar | 24–26 V, per NFC einstellbar | 48–50 V, per NFC einstellbar | |
| Spannungstoleranz | ±0,5 V | |||
| Spannungsregelung | ≤0,5 % | |||
| Bemessungsstrom | 8.33A | 4.17A | 2.08A | |
| Nennleistung | 100 W | |||
| Lastregelung | ≤2% | ≤1% | ≤1% | |
| Eingang | Spannungsbereich | 100-277 V AC | ||
| Frequenzbereich | 50 / 60 Hz | |||
| Leistungsfaktor (typ.) bei Volllast | >0,95 | |||
| THD (typ.) bei Volllast | ≤15% | |||
| Wirkungsgrad bei Volllast |
87 % bei 120 V AC
88 % bei 230 V AC 89 % bei 277 V AC |
88 % bei 120 V AC
89 % bei 230 V AC 90 % bei 277 V AC |
88 % bei 120 V AC
89 % bei 230 V AC 90 % bei 277 V AC |
|
| Wechselstrom (Max.) | 1.3A | |||
| Einschaltstrom (typ.) | 28 A, 320 µs bei 50 % 120 V AC; 90 A, 76 µs bei 50 % 230 V AC; 58 A, 260 µs bei 50 % 277 V AC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |||
| Übertemperatur | Bei einer Gehäuseoberflächentemperatur von 100℃±10℃ wird die Ausgangsspannung abgeschaltet und stellt sich nach der Abkühlung automatisch wieder her. | |||
| Umfeld | Arbeitszeit | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | ||
| Luftfeuchtigkeit im Betrieb | 20–90 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10–500 Hz, 2 G, 10 min/Zyklus, Periode jeweils 60 min entlang der X-, Y- und Z-Achse | |||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit | I/PO/P:1,88 kVAC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | |||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | |||
| EMV-Emission | FCC CFR Titel 47 Teil 15 Unterabschnitt B:2020; ICES-005 Ausgabe 5 | |||
| Andere | Nettogewicht | 0,45 kg | ||
| Dimension | 220 x 70,5 x 26,5 mm (L x B x H) | |||
| Verpackung | 355 x 250 x 170 mm, 10 Stück/Karton | |||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei 120 VAC Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen. | |||
| 2. Bei niedriger Eingangsspannung ist eine Reduzierung der Ausgangsleistung erforderlich, um eine lange Lebensdauer zu gewährleisten. | ||||

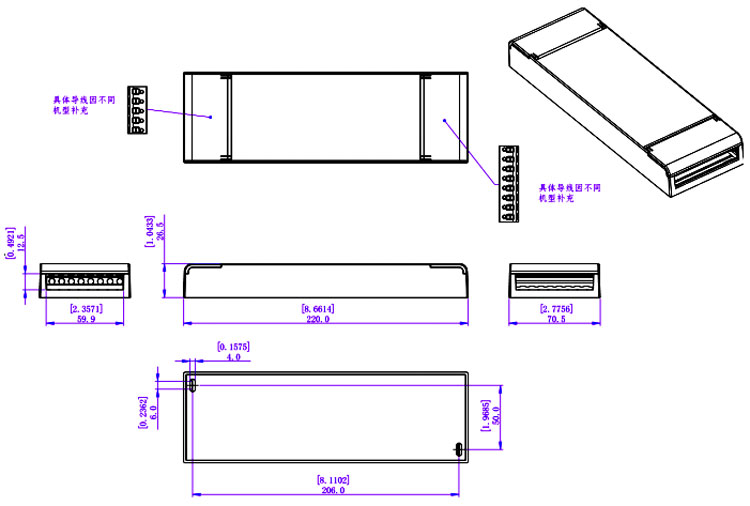

Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| SP9 | |
| Eingangsleitungen | DG202-Klemmen 5P |
| Ausgangsleitungen | DG202-Klemmen 6P |
| Hinweis: Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |
MCB-Empfehlung :
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf einer maximalen Umgebungstemperatur von 50 ℃.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösecharakteristik ausgewählt werden.
Kurve.

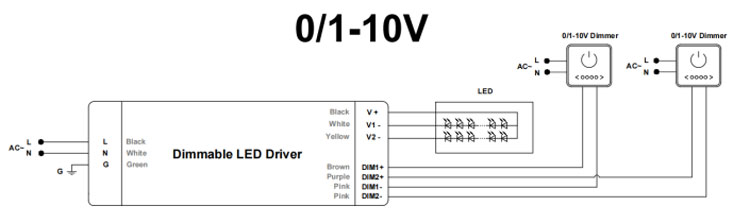

Dimmbetrieb
Verwandte Produkte
|

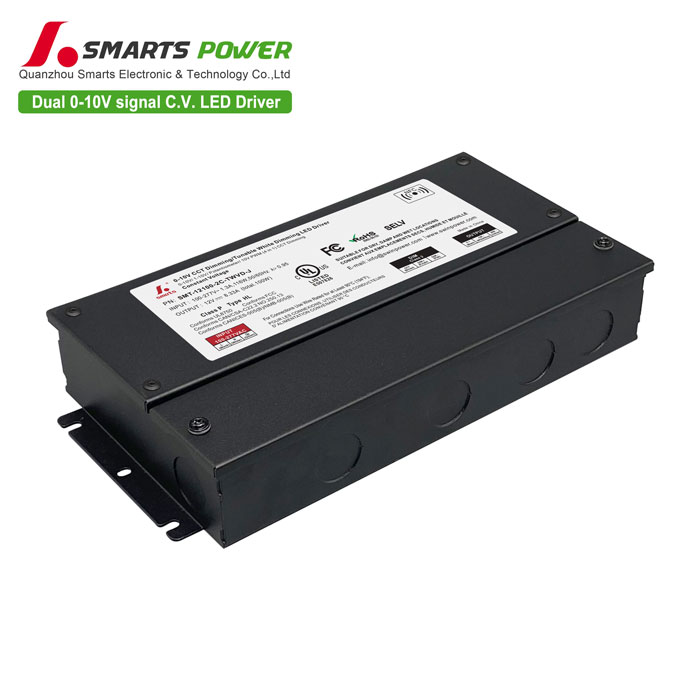

Modus: SMT-12100-2C-TWVD-J Eingangsspannung: 100–277 V AC
