24V 96W wasserdichtes IP67 0-10V Signal dimmbares LED-Netzteil für LED-Treiber
24V 96W wasserdichtes IP67 0-10V Signal dimmbares LED-Netzteil für LED-Treiber
24V 96W wasserdichtes IP67 0-10V Signal dimmbares LED-Netzteil für LED-Treiber

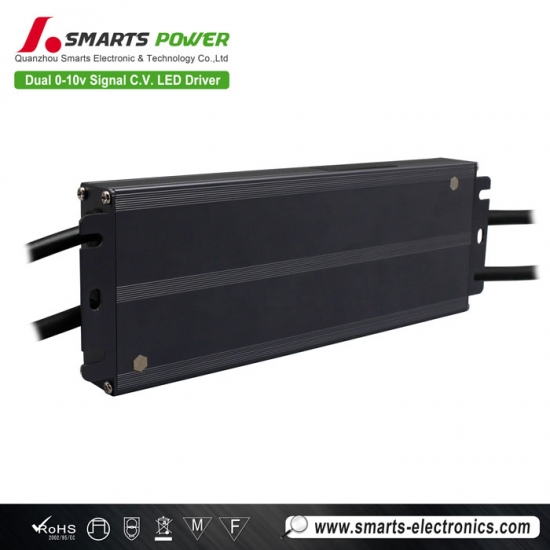

Das 0-10V Dual-Signal-einstellbarer LED-Treiber Das Gerät verfügt über ein robustes Aluminiumgehäuse zum Schutz und ist nach IP67 wasserdicht, wodurch es sich sowohl für trockene als auch für feuchte Umgebungen eignet. Es besitzt ein integriertes NFC-Modul zur intelligenten Programmierung, mit dem der Ausgangsspannungsbereich per NFC-App präzise eingestellt werden kann.
Spezifikation
| Modell | SMT-24096-2C-TWVD-A | SMT-48096-2C-TWVD-A | |
| Zertifikat | UL / cUL / FCC / Klasse P / Klasse 2 / Typ HL / SELV / RoHS / REACH | ||
| Ausgabe | Nennspannung | 24 V | 48 V |
| Gleichspannung | 24–26 V, per NFC einstellbar | 48–50 V, per NFC einstellbar | |
| Spannungstoleranz | ±0,5 V | ±0,5 V | |
| Spannungsregelung | ≤0,5 % | ≤0,5 % | |
| Lastregelung | ≤1% | ≤1% | |
| Bemessungsstrom | 4A | 2A | |
| Nennleistung | 96W | ||
| Eingang | Spannungsbereich | 100-277 V AC | |
| Frequenzbereich | 50 / 60 Hz | ||
| Leistungsfaktor (typ.) bei Volllast | >0,95 | ||
| THD (typ.) bei Volllast | ≤15% | ||
| Wirkungsgrad (typ.) bei Volllast |
88 % bei 120 V AC 89 % bei 230 V AC 90 % bei 277 V AC |
88 % bei 120 V AC 89 % bei 230 V AC 90 % bei 277 V AC |
|
| Wechselstrom (Max.) | 1.2A | ||
| Einschaltstrom (typ.) | 28 A, 320 µs bei 50 % 120 V AC; 90 A, 76 µs bei 50 % 230 V AC; 58 A, 260 µs bei 50 % 277 V AC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Übertemperatur | Bei einer Gehäuseoberflächentemperatur von 100℃±10℃ wird die Ausgangsspannung abgeschaltet und stellt sich nach der Abkühlung automatisch wieder her. | ||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Derating-Kurve) | |
| Luftfeuchtigkeit im Betrieb | 20–95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10–500 Hz, 5 G, 12 min/Zyklus, Periode jeweils 72 min entlang der X-, Y- und Z-Achse | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P: 1,88 kV AC I/P-FG: 1,88 kV AC O/P-FG: 0,5 kV AC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | ||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||
| EMV-Emission | FCC CFR Titel 47 Teil 15 Unterabschnitt B:2020; ICES-005 Ausgabe 5 | ||
| Andere | Nettogewicht | 0,83 kg | |
| Dimension | 232*78*25,1 mm (L*B*H) | ||
| Verpackung | 300 x 280 x 215 mm, 20 Stück/Karton | ||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei 120 VAC Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen. | ||
| 2. Bei niedriger Eingangsspannung ist eine Reduzierung der Ausgangsleistung erforderlich, um eine lange Lebensdauer zu gewährleisten. | |||
Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| DT100 | |
| Eingangsleitungen | Schwarz (L) Weiß (N) Grün (G) 3*18AWG |
| Ausgangsleitungen |
12 V: Schwarz (V+) Weiß (CW-) Gelb (WW-) 3 x 16 AWG
24 V & 48 V: Schwarz (V+), Weiß (CW-), Gelb (WW-), 3 x 18 AWG |
| Dimmleitungen |
Eingangs-Dimmkabel: Braun (CCT), Lila (L1), Rosa (N1), 3 x 18 AWG
Ausgangsdimmkabel: Braun (CCT), Lila (DIM+), Rosa (DIM-), 3 x 18 AWG |
| Hinweis: Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |
MCB-Empfehlung :
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf einer maximalen Umgebungstemperatur von 50 ℃.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösecharakteristik ausgewählt werden.
Kurve.
Dimmbetrieb
NFC-Funktion :
|
|
|
|
|
ProNFC-App |
NFC-fähige Handheld-Geräte |
iOS-Download |
Android-Download |
Die Ausgangsspannung kann per NFC leicht angepasst werden:
Die Ausgangsspannung kann von einem Mobilgerät mit der ProNFC-App oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden.
durch die Nähe zum NFC-Signalbereich des dimmbaren LED-Treibers.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12 V | 12,16 V | 12,32 V | 12,48 V | 12,64 V | 12,80 V | 12,96 V | 13,12 V | 13,28 V | 13,5 V |
| 24 V | 24 V | 24,22 V | 24,44 V | 24,66 V | 24,88 V | 25,10 V | 25,32 V | 25,54 V | 25,66 V | 26,0 V |
| 48 V | 48 V | 48,22 V | 48,44 V | 48,66 V | 48,88 V | 49,10 V | 49,32 V | 49,54 V | 49,66 V | 50,0 V |
Satz Adresse leicht von NFC
Die Adresse kann von einem Mobilgerät mit der Set NFC APP oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden, indem man sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers begibt.
