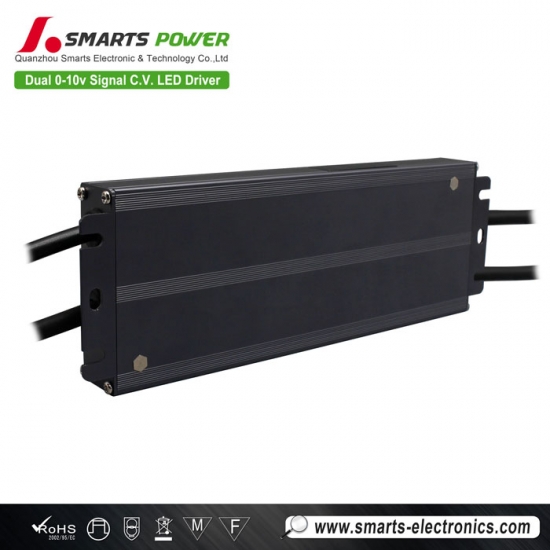

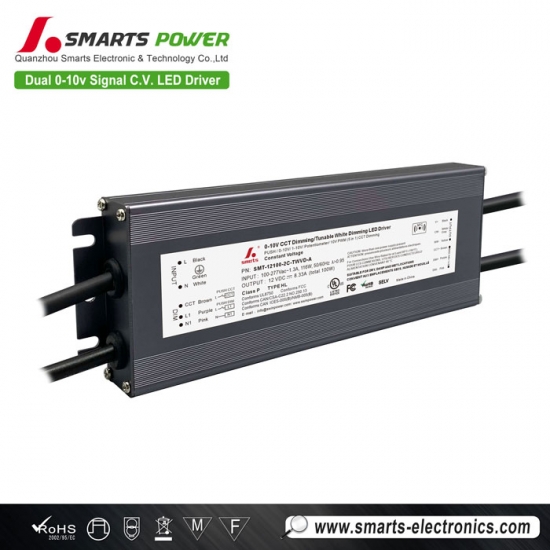

Das 100-W-LED-Treiber mit Aluminiumgehäuse, 0–10 V, Dual-Signal Es verfügt über die Schutzart IP67 (wasserdicht). Es eignet sich für die Installation im Außenbereich und in feuchten Umgebungen für LED-Beleuchtungsprojekte und wird mit einer 7-jährigen Garantie geliefert.
Spezifikation
| Modell | SMT-12100-2C-TWVD-A | SMT-24100-2C-TWVD-A | SMT-48100-2C-TWVD-A | |
| Zertifikat | UL / cUL / FCC / ICES-005 / Klasse P / Typ HL / SELV / RoHS / REACH | |||
| Ausgabe | Nennspannung | 12 V | 24 V | 48 V |
| Gleichspannung | 12–13,5 V, per NFC einstellbar | 24–26 V, per NFC einstellbar | 48–50 V, per NFC einstellbar | |
| Spannungstoleranz | ±0,5 V | ±0,5 V | ±0,5 V | |
| Spannungsregelung | ≤0,5 % | ≤0,5 % | ≤0,5 % | |
| Lastregelung | ≤2% | ≤1% | ≤1% | |
| Bemessungsstrom | 8.33A | 4.17A | 2.08A | |
| Nennleistung | 100 W | |||
| Eingang | Spannungsbereich | 100-277 V AC | ||
| Frequenzbereich | 50 / 60 Hz | |||
| Leistungsfaktor (typ.) bei Volllast | >0,95 | |||
| THD (typ.) bei Volllast | ≤15% | |||
| Wirkungsgrad (typ.) bei Volllast |
87 % bei 120 V AC, 88 % bei 230 V AC
89 % bei 277 V AC |
88 % bei 120 V AC, 89 % bei 230 V AC
90 % bei 277 V AC |
88 % bei 120 V AC, 89 % bei 230 V AC
90 % bei 277 V AC |
|
| Wechselstrom (Max.) | 1.3A | |||
| Einschaltstrom (typ.) | 28 A, 320 µs bei 50 % 120 V AC; 90 A, 76 µs bei 50 % 230 V AC; 58 A, 260 µs bei 50 % 277 V AC | |||
| Leckstrom | <0,5 mA | |||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |||
| Übertemperatur | Bei einer Gehäuseoberflächentemperatur von 100℃±10℃ wird die Ausgangsspannung abgeschaltet und stellt sich nach der Abkühlung automatisch wieder her. | |||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Derating-Kurve) | ||
| Luftfeuchtigkeit im Betrieb | 20–95 % relative Luftfeuchtigkeit, nicht kondensierend | |||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |||
| Vibration | 10–500 Hz, 5 G, 12 min/Zyklus, Periode jeweils 72 min entlang der X-, Y- und Z-Achse | |||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | ||
| Spannungsfestigkeit | I/PO/P: 1,88 kV AC I/P-FG: 1,88 kV AC O/P-FG: 0,5 kV AC | |||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | |||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | |||
| EMV-Emission | FCC CFR Titel 47 Teil 15 Unterabschnitt B:2020; ICES-005 Ausgabe 5 | |||
| Andere | Nettogewicht | 0,83 kg | ||
| Dimension | 232*78*25,1 mm (L*B*H) | |||
| Verpackung | 300 x 280 x 215 mm, 20 Stück/Karton | |||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei 120 VAC Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen. | |||
| 2. Bei niedriger Eingangsspannung ist eine Reduzierung der Ausgangsleistung erforderlich, um eine lange Lebensdauer zu gewährleisten. | ||||
Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| DT100 | |
| Eingangsleitungen | Schwarz (L) Weiß (N) Grün (G) 3*18AWG |
| Ausgangsleitungen |
12 V: Schwarz (V+) Weiß (CW-) Gelb (WW-) 3 x 16 AWG
24 V & 48 V: Schwarz (V+), Weiß (CW-), Gelb (WW-), 3 x 18 AWG |
| Dimmleitungen |
Eingangs-Dimmkabel: Braun (CCT), Lila (L1), Rosa (N1), 3 x 18 AWG
Ausgangsdimmkabel: Braun (CCT), Lila (DIM+), Rosa (DIM-), 3 x 18 AWG |
| Hinweis: Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |
MCB-Empfehlung :
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf einer maximalen Umgebungstemperatur von 50 ℃.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösecharakteristik ausgewählt werden.
Kurve.
Dimmbetrieb
NFC-Funktion :
|
|
|
|
|
ProNFC-App |
NFC-fähige Handheld-Geräte |
iOS-Download |
Android-Download |
Die Ausgangsspannung kann per NFC leicht angepasst werden:
Die Ausgangsspannung kann von einem Mobilgerät mit der ProNFC-App oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden.
durch die Nähe zum NFC-Signalbereich des dimmbaren LED-Treibers.
| NFC-Spannungsregelungspegel | ||||||||||
| Stufe 1 | Stufe 2 | Stufe 3 | Stufe 4 | Stufe 5 | Stufe 6 | Stufe 7 | Stufe 8 | Stufe 9 | Stufe 10 | |
| 12 V | 12 V | 12,16 V | 12,32 V | 12,48 V | 12,64 V | 12,80 V | 12,96 V | 13,12 V | 13,28 V | 13,5 V |
| 24 V | 24 V | 24,22 V | 24,44 V | 24,66 V | 24,88 V | 25,10 V | 25,32 V | 25,54 V | 25,66 V | 26,0 V |
| 48 V | 48 V | 48,22 V | 48,44 V | 48,66 V | 48,88 V | 49,10 V | 49,32 V | 49,54 V | 49,66 V | 50,0 V |
Satz Adresse leicht von NFC
Die Adresse kann von einem Mobilgerät mit der Set NFC APP oder einem NFC-fähigen Handgerät (NFC-Lese- und Schreibgerät: NFC-RW) gelesen und beschrieben werden, indem man sich in die Nähe des NFC-Signalbereichs des dimmbaren LED-Treibers begibt.
