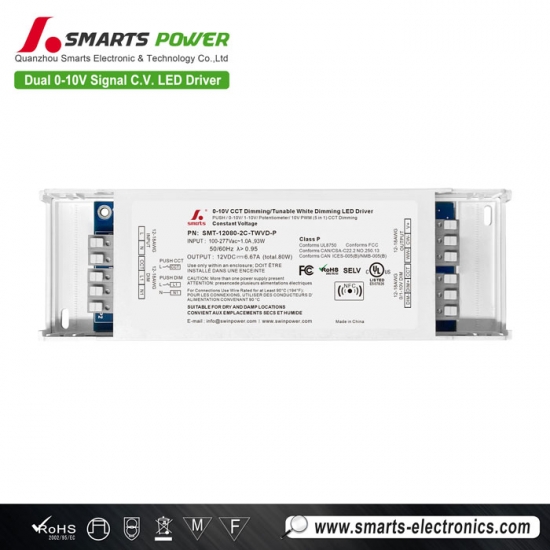

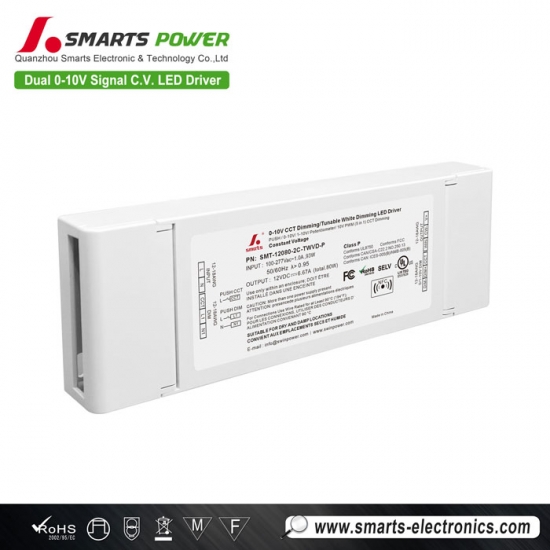

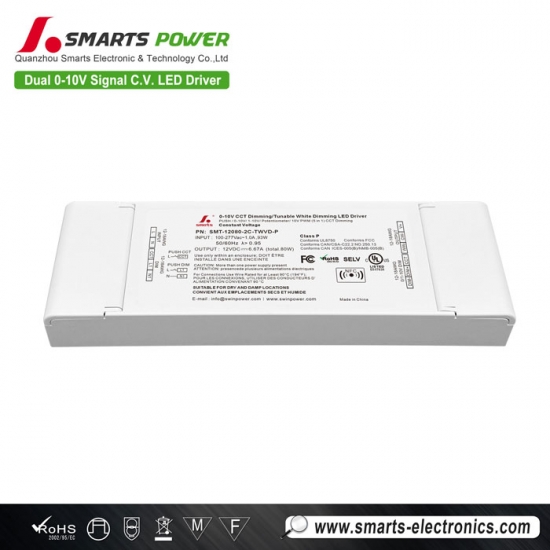

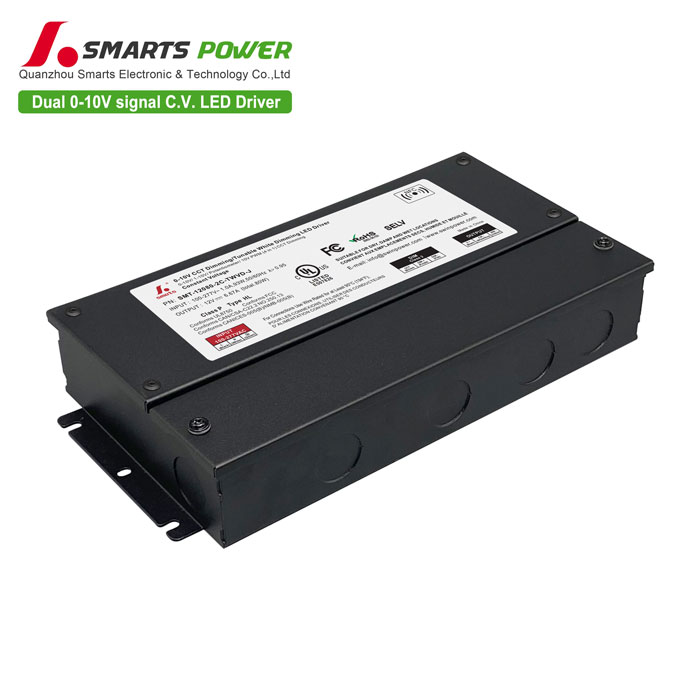

Schlankes, dimmbares LED-Netzteil mit Kunststoffgehäuse (IP 20W, 0-10V) für LED-Beleuchtung
Schlankes, dimmbares LED-Netzteil mit Kunststoffgehäuse (IP 20W, 0-10V) für LED-Beleuchtung
Schlankes, dimmbares LED-Netzteil mit Kunststoffgehäuse (IP 20W, 0-10V) für LED-Beleuchtung
Diese konstante Spannung 0-10V dimmbares LED-Netzteil Es verfügt über eine integrierte aktive PFC-Funktion und erreicht einen Wirkungsgrad von bis zu 90 %. Das Kunststoffgehäuse sorgt für hervorragende Wärmeableitung und eignet sich daher ideal für den Einsatz in beengten LED-Innenbeleuchtungsprojekten. Es entspricht den internationalen Sicherheitsbestimmungen für Beleuchtung und wird mit einer erweiterten 7-Jahres-Garantie geliefert.
Spezifikation
| Modell | SMT-24096-2C-TWVD-A | SMT-48096-2C-TWVD-A | |
| Zertifikat | UL / cUL / FCC / Klasse P / Klasse 2 / Typ HL / SELV / RoHS / REACH | ||
| Ausgabe | Nennspannung | 24 V | 48 V |
| Gleichspannung | 24–26 V, per NFC einstellbar | 48–50 V, per NFC einstellbar | |
| Spannungstoleranz | ±0,5 V | ±0,5 V | |
| Spannungsregelung | ≤0,5 % | ≤0,5 % | |
| Lastregelung | ≤1% | ≤1% | |
| Bemessungsstrom | 4A | 2A | |
| Nennleistung | 96W | ||
| Eingang | Spannungsbereich | 100-277 V AC | |
| Frequenzbereich | 50 / 60 Hz | ||
| Leistungsfaktor (typ.) bei Volllast | >0,95 | ||
| THD (typ.) bei Volllast | ≤15% | ||
| Wirkungsgrad (typ.) bei Volllast | 88 % bei 120 V AC, 89 % bei 230 V AC, 90 % bei 277 V AC | 88 % bei 120 V AC, 89 % bei 230 V AC, 90 % bei 277 V AC | |
| Wechselstrom (Max.) | 1.2A | ||
| Einschaltstrom (typ.) | 28 A, 320 µs bei 50 % 120 V AC; 90 A, 76 µs bei 50 % 230 V AC; 58 A, 260 µs bei 50 % 277 V AC | ||
| Leckstrom | <0,5 mA | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Übertemperatur | Bei einer Gehäuseoberflächentemperatur von 100℃±10℃ wird die Ausgangsspannung abgeschaltet und stellt sich nach der Abkühlung automatisch wieder her. | ||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +60 °C (siehe untenstehende Kurve zur Leistungsreduzierung) | |
| Luftfeuchtigkeit im Betrieb | 20–95 % relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10–500 Hz, 5 G, 12 min/Zyklus, Periode jeweils 72 min entlang der X-, Y- und Z-Achse | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P: 1,88 kV AC I/P-FG: 1,88 kV AC O/P-FG: 0,5 kV AC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % RH | ||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||
| EMV-Emission | FCC CFR Titel 47 Teil 15 Unterabschnitt B:2020; ICES-005 Ausgabe 5 | ||
| Andere | Nettogewicht | 0,83 kg | |
| Dimension | 232*78*25,1 mm (L*B*H) | ||
| Verpackung | 300 x 280 x 215 mm, 20 Stück/Karton | ||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei 120 VAC Eingangsspannung, Nennlast und 25℃ Umgebungstemperatur gemessen. | ||
| 2. Bei niedriger Eingangsspannung ist eine Reduzierung der Ausgangsleistung erforderlich, um eine lange Lebensdauer zu gewährleisten. | |||
Mechanische Spezifikation
| Amerikanische Drahtstärke | |
| SP9 | |
| Eingangsleitungen | DG202-Klemmen 5P |
| Ausgangsleitungen | DG202-Klemmen 6P |
| Hinweis: Bitte stellen Sie sicher, dass Sie diese korrekt anschließen, da Ihr Produkt sonst nicht richtig funktioniert und beschädigt werden könnte. | |
MCB-Empfehlung :
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 11 |
| 13A | 15 | |
| 16A | 19 | |
| 20A | 23 | |
| 25A | 29 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 7 |
| 13A | 10 | |
| 16A | 12 | |
| 20A | 15 | |
| 25A | 19 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf einer maximalen Umgebungstemperatur von 50 ℃.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösecharakteristik ausgewählt werden.
Kurve.
Dimmbetrieb
