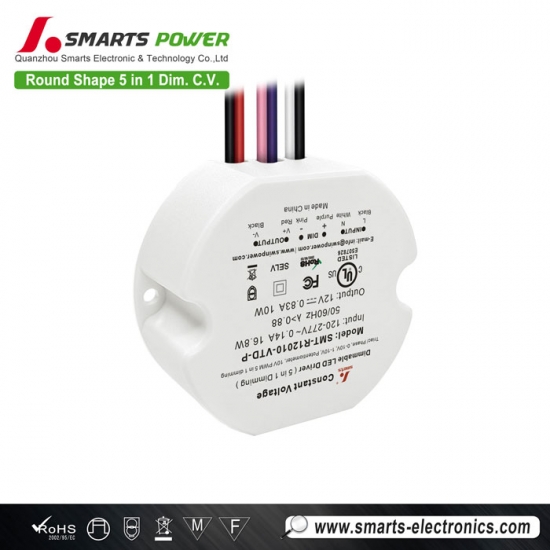

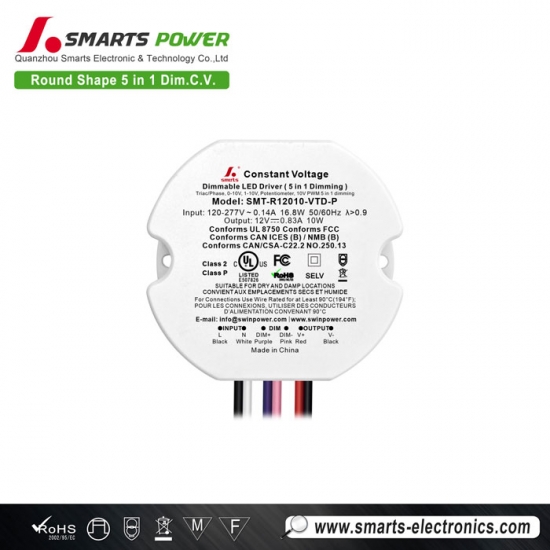

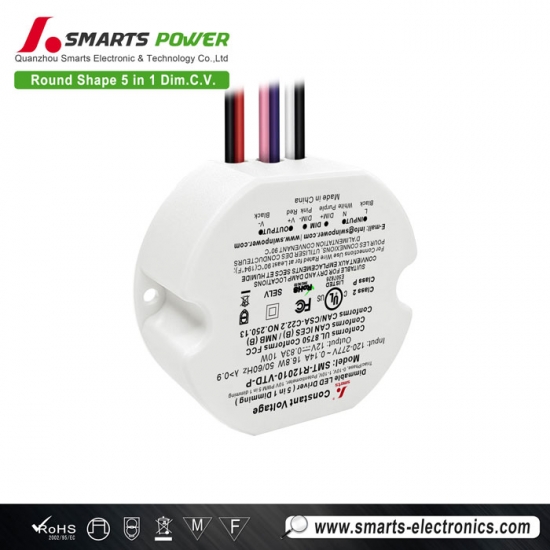

Runder, dimmbarer 12V/24V/10W-Konstantspannungstreiber für LED-Leuchten
Das 10-W-LED-Treiber unterstützt beides TRIAC- und 0-10V-Dimmung Es arbeitet im Konstantspannungsmodus mit integrierter aktiver PFC-Funktion. Mit einem Wirkungsgrad von bis zu 75 % eignet es sich dank seiner kompakten und leichten Bauweise ideal für LED-Beleuchtungsprojekte in beengten Innenräumen; zudem ermöglicht es ein sanftes, stabiles und flimmerfreies Dimmen.
Spezifikation
| Modell | SMT-R12010-VTD-P | SMT-R24010-VTD-P | |
| Zertifikat | UL/cUL / RoHS / SELV | ||
| Ausgabe | Gleichspannung | 12 V | 24 V |
| Bemessungsstrom | 0,83A | 0,42A | |
| Nennleistung | 10 W | ||
| Spannungstoleranz | ±0,5 V | ||
| Eingang | Spannungsbereich | 120-277 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor bei Volllast | ≥0,98 bei 120 V AC ≥0,88 bei 277 V AC | ||
| THD (typ.) bei Volllast | ≤20% | ||
| Wirkungsgrad bei Volllast | ≥74 % bei 120 V AC ≥73 % bei 277 V AC | 70 % bei 120 V AC, 72 % bei 277 V AC | |
| Wechselstrom (Max.) | 0,12A | ||
| Einschaltstrom (typ.) | 2,4 A, 35 µs bei 50 % ISpitze, 120 V AC; 5,6 A, 34 µs bei 50 % ISpitze, 277 V AC | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55℃±5℃ wird die Leistung auf 50 % reduziert;
Bei einer Umgebungstemperatur über 60℃±5℃ wird der Ausgang abgeschaltet; Wenn die Temperatur auf 45℃±5℃ gesenkt wird, kehrt die Leistung zu 100% zurück. |
||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | |
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 72 Minuten | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P:1,88 kVAC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | ||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||
| EMV-Emission | FCC 47 CFR Teil 15, Unterabschnitt B | ||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 1 kV | ||
| Andere | Nettogewicht | 0,103 kg | |
| Dimension | 54*48,2*24mm (Φ*B*H) | ||
| Verpackung | 380 x 290 x 155 mm, 100 Stück/Karton | ||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei Nennlast für 120 VAC und 25℃ Umgebungstemperatur gemessen. | ||
| 2. Um eine lange Lebensdauer zu gewährleisten, ist bei niedriger Eingangsspannung eine reduzierte Ausgangsleistung erforderlich. | |||
|
|
|
|

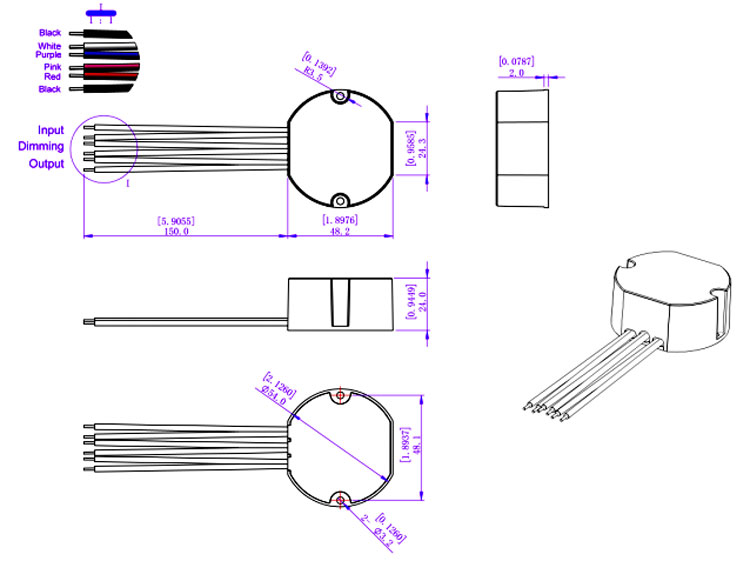

Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 125 |
| 13A | 163 | |
| 16A | 200 | |
| 20A | 250 | |
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 66 |
| 13A | 86 | |
| 16A | 105 | |
| 20A | 132 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 140 |
| 13A | 183 | |
| 16A | 225 | |
| 20A | 281 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf der Annahme, dass die maximale Umgebungstemperatur 50 °C beträgt.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |
| Eingangsleitung | 1015 2*18 AWG 0,824 mm²\Schwarz (L),Weiß (N) |
| Ausgangsleitung | 1015 2*22 AWG 0,326mm2\Rot(V+),Schwarz(V-) |
| Dimmende elektronische Drähte | 1015 2*22 AWG 0,326mm2\Lila (DIM+), Rosa (DIM-) |
Dimmbetrieb
Verwendung zweier Dimmmethoden gleichzeitig , Sie müssen sich vergewissern, dass die LED-Beleuchtung die maximale Helligkeit erreicht, dann können Sie mit der anderen Dimmfunktion arbeiten;
Verwendung einer Dimmstufe ---TRIAC/Phasentrennungsdimmung G
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der Wechselstrom-Phasenleitung (L) durch Verbindung eingestellt werden.
ein Phasen-/Triac-Dimmer o R Beleuchtungssystem.
2. Arbeiten mit F Vorwärtsphase, MLV Und Umgekehrte Phase, ELV, TRIAC-Dimmer oder Beleuchtungssystem.
3. Die Mindestauslastung beträgt etwa 10 %.
4. Bitte verwenden Sie nach Möglichkeit Dimmer mit mindestens 1000 Watt Leistung. 2 multipliziert mit der Ausgangsleistung des Treibers.
Verwendung einer Dimmfunktion ---0-10/ 1-10 V / 10V PWM/ Potentiometer Dimmen
Derating-Kurve
Verwandte Produkte

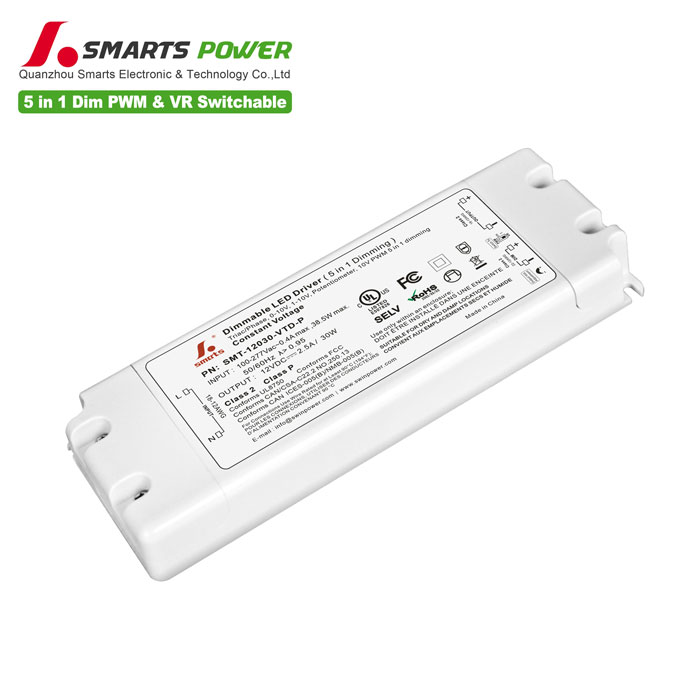

Das 30W 5-in-1 Dimmbares Konstantspannungs-LED-Netzteil Es verfügt über ein Gehäuse komplett aus Kunststoff. Kompakt und leicht, entspricht es den globalen Sicherheitsbestimmungen für Beleuchtungsanlagen und wird mit einer außergewöhnlich langen 7-Jahres-Garantie geliefert.
