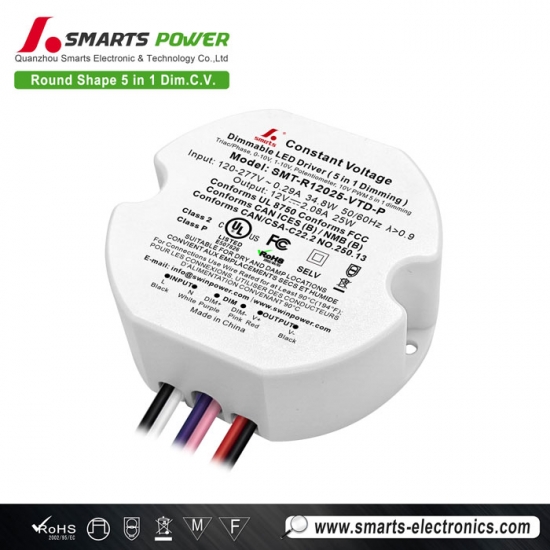

Rundes Kunststoffgehäuse, 12 V, 24 V, 25 W Triac-dimmbarer LED-Treiber für LED-Beleuchtung
25 W Konstantspannung TRIAC & 0-10V dimmbarer LED-Treiber Das Gehäuse besteht vollständig aus Kunststoff und nutzt die natürliche Luftkonvektion zur Wärmeableitung. Der Dimmbereich reicht von 0 bis 100 %. Der Dimmvorgang ist gleichmäßig, stabil und flimmerfrei.
Spezifikation
| Modell | SMT-R12025-VTD-P | SMT-R24025-VTD-P | |
| Zertifikat | UL-Anmeldung / RoHS / SELV | ||
| Ausgabe | Gleichspannung | 12 V | 24 V |
| Bemessungsstrom | 2.08A | 1,04A | |
| Nennleistung | 25 W | ||
| Spannungstoleranz | ±0,5 V | ||
| Eingang | Spannungsbereich | 120-277 V AC | |
| Frequenzbereich | 47 - 63 Hz | ||
| Leistungsfaktor bei Volllast | ≥0,98 bei 120 V AC ≥0,91 bei 277 V AC | ≥0,97 bei 120 V AC ≥0,92 bei 277 V AC | |
| THD (typ.) bei Volllast | ≤10 % bei 120 V AC ≤15 % bei 277 V AC | ≤15 % bei 120 V AC ≤20 % bei 277 V AC | |
| Wirkungsgrad bei Volllast | ≥74 % bei 120 V AC ≥73 % bei 277 V AC | ≥78 % bei 120 V AC ≥75 % bei 277 V AC | |
| Wechselstrom (Max.) | 0,29A | ||
| Einschaltstrom (typ.) | 1,92 A, 68 µs bei 50 % ISpitze, 120 V AC; 6,08 A, 44 µs bei 50 % ISpitze, 277 V AC | ||
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | ||
| Übertemperatur |
Bei einer Umgebungstemperatur über 55℃±5℃ wird die Leistung auf 50 % reduziert;
Bei einer Umgebungstemperatur über 60℃±5℃ wird der Ausgang abgeschaltet; Wenn die Temperatur auf 45℃±5℃ gesenkt wird, kehrt die Leistung zu 100% zurück. |
||
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) | |
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | ||
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | ||
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | ||
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 72 Minuten | ||
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 | |
| Spannungsfestigkeit | I/PO/P:1,88 kVAC | ||
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | ||
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | ||
| EMV-Emission | FCC 47 CFR Teil 15, Unterabschnitt B | ||
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 1 kV | ||
| Andere | Nettogewicht | 0,15 kg | |
| Dimension | 69,4*62,9*24mm (Φ*B*H) | ||
| Verpackung | 385 x 290 x 190 mm, 80 Stück/Karton | ||
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei Nennlast für 120 VAC und 25℃ Umgebungstemperatur gemessen. | ||
| 2. Um eine lange Lebensdauer zu gewährleisten, ist bei niedriger Eingangsspannung eine reduzierte Ausgangsleistung erforderlich. | |||
|
|
|
|
Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf der Annahme, dass die maximale Umgebungstemperatur 50 °C beträgt.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |
| Eingangsleitung | Schwarz (L) Weiß (N) (2*18AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*22AWG) |
| Dimmdraht | Lila (DIM+) Rosa (DIM-) (2*22AWG) |
Dimmbetrieb
Verwendung zweier Dimmmethoden gleichzeitig , Sie müssen sich vergewissern, dass die LED-Beleuchtung die maximale Helligkeit erreicht, dann können Sie mit der anderen Dimmfunktion arbeiten;
Verwendung einer Dimmstufe ---TRIAC/Phasentrennungsdimmung G
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der Wechselstrom-Phasenleitung (L) durch Verbindung eingestellt werden.
ein Phasen-/Triac-Dimmer o R Beleuchtungssystem.
2. Arbeiten mit F Vorwärtsphase, MLV Und Umgekehrte Phase, ELV, TRIAC-Dimmer oder Beleuchtungssystem.
3. Die Mindestauslastung beträgt etwa 10 %.
4. Bitte verwenden Sie nach Möglichkeit Dimmer mit mindestens 1000 Watt Leistung. 2 multipliziert mit der Ausgangsleistung des Treibers.
Verwendung einer Dimmfunktion ---0-10/ 1-10 V / 10V PWM/ Potentiometer Dimmen
Derating-Kurve
Verwandte Produkte
Dieses kleine Rundes 20-W-LED-Netzteil Mit Kunststoffgehäuse – TRIAC- und 0-10V-dimmbar. 7 Jahre Garantie und entspricht den internationalen Sicherheitsbestimmungen für Beleuchtung.
Modus: SMT-R12020-VTD-P Eingangsspannung: 100–277 V AC
Größe :
69,4 × 62,9 × 24 mm
|
