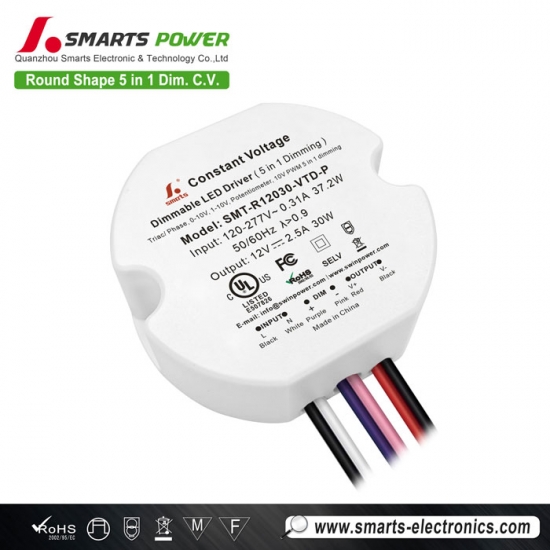

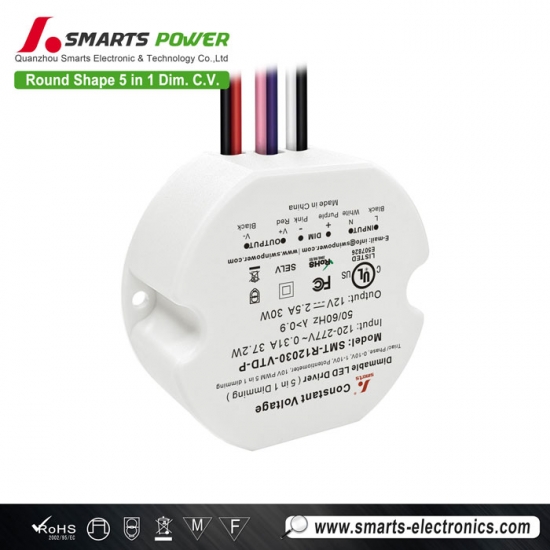

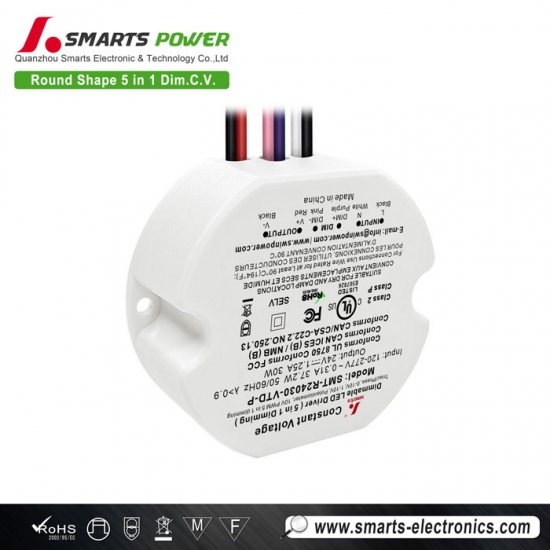

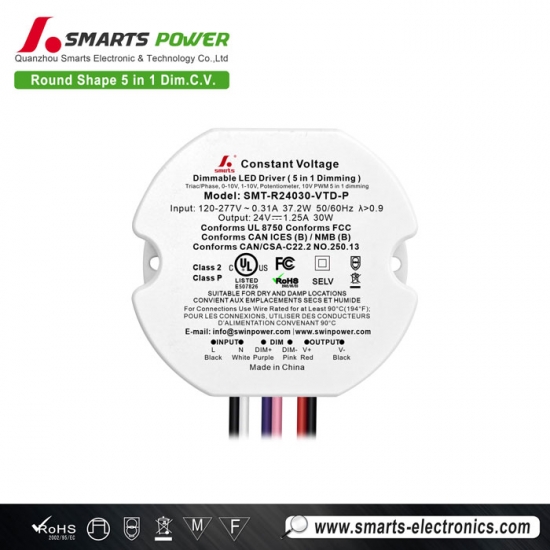

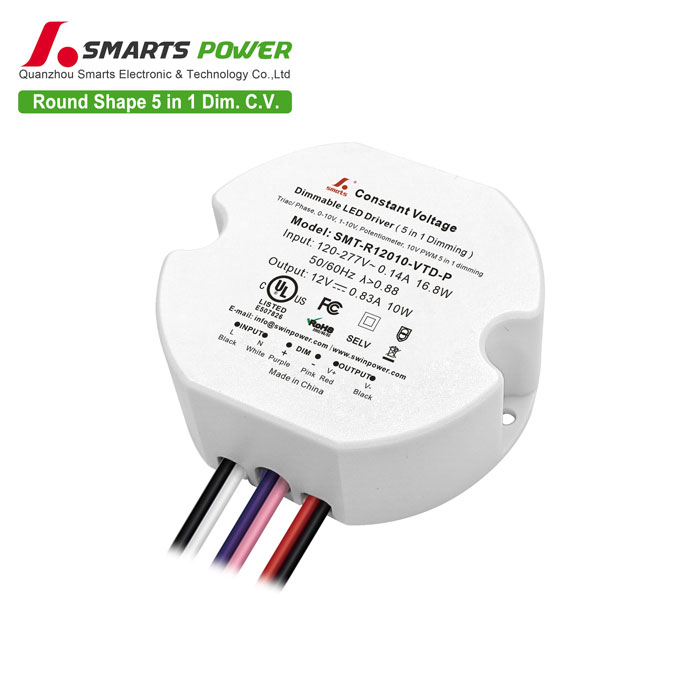

Kleines, dimmbares 30-W-LED-Netzteil mit Triac und 0-10-V-Schaltung in runder Form für den Innenbereich
Smartpower 30W Dimmbarer LED-Treiber (Rundes Gehäuse) – mit 5 Dimmmodi in einem und einem gleichmäßigen, stabilen und flimmerfreien Dimmbereich von 0–100 %. 7 Jahre Garantie.
Spezifikation
| Modell | SMT-R24030-VTD-P | |
| Zertifikat | UL-Anmeldung / RoHS / SELV | |
| Ausgabe | Gleichspannung | 24 V |
| Bemessungsstrom | 1,25 A | |
| Nennleistung | 30 W | |
| Spannungstoleranz | ±0,5 V | |
| Eingang | Spannungsbereich | 120-277 V AC |
| Frequenzbereich | 47 - 63 Hz | |
| Leistungsfaktor bei Volllast | ≥0,98 bei 120 V AC ≥0,92 bei 277 V AC | |
| THD (typ.) bei Volllast | ≤15 % bei 120 V AC ≤25 % bei 277 V AC | |
| Wirkungsgrad bei Volllast | ≥82 % bei 120 V AC ≥82 % bei 277 V AC | |
| Wechselstrom (Max.) | 0,32A | |
| Einschaltstrom (typ.) | 4,24 A, 52 µs bei 50 % ISpitze, 120 V AC; 7,52 A, 34 µs bei 50 % ISpitze, 277 V AC | |
| Schutz | Kurzschluss | Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. |
| Überlastung | 105%~120% Schluckaufmodus, stellt sich nach Behebung des Fehlers automatisch wieder her. | |
| Übertemperatur |
Bei einer Umgebungstemperatur über 55℃±5℃ wird die Leistung auf 50 % reduziert;
Bei einer Umgebungstemperatur über 60℃±5℃ wird der Ausgang abgeschaltet; Wenn die Temperatur auf 45℃±5℃ gesenkt wird, kehrt die Leistung zu 100% zurück. |
|
| Umfeld | ZEITLICH BEARBEITET. | -40 bis +50 °C (siehe untenstehende Kurve zur Reduzierung der Leistungsaufnahme) |
| Luftfeuchtigkeit im Betrieb | 20 - 90% relative Luftfeuchtigkeit, nicht kondensierend | |
| Lagerung TEM, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% relative Luftfeuchtigkeit, nicht kondensierend | |
| TEMP.Koeffizient | ±0,03%/℃(0 - 50℃) | |
| Vibration | 10–500 Hz, 2G, 12 Minuten/Zyklus, X-, Y- und Z-Achse jeweils 72 Minuten | |
| Sicherheit und EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 Nr. 250.13 |
| Spannungsfestigkeit | I/PO/P:1,88 kVAC | |
| Isolationswiderstand | I/PO/P: 100 MΩ / 500 V DC / 25 °C / 70 % rF | |
| EMV-Immunität | Die FCC/ICES fordern diesen Test nicht an. | |
| EMV-Emission | FCC 47 CFR Teil 15, Unterabschnitt B | |
| Test auf Immunität gegen plötzliche Ereignisse | Wechselstromleitung: Differenzialbetrieb 1 kV | |
| Andere | Nettogewicht | |
| Dimension | 74,4 x 66,4 x 24 mm (Φ x B x H) | |
| Verpackung | 385 x 290 x 190 mm, 80 Stück/Karton | |
| Anmerkungen | 1. Alle nicht gesondert genannten Parameter wurden bei Nennlast für 120 VAC und 25℃ Umgebungstemperatur gemessen. | |
| 2. Um eine lange Lebensdauer zu gewährleisten, ist bei niedriger Eingangsspannung eine reduzierte Ausgangsleistung erforderlich. | ||
|
|
|
|

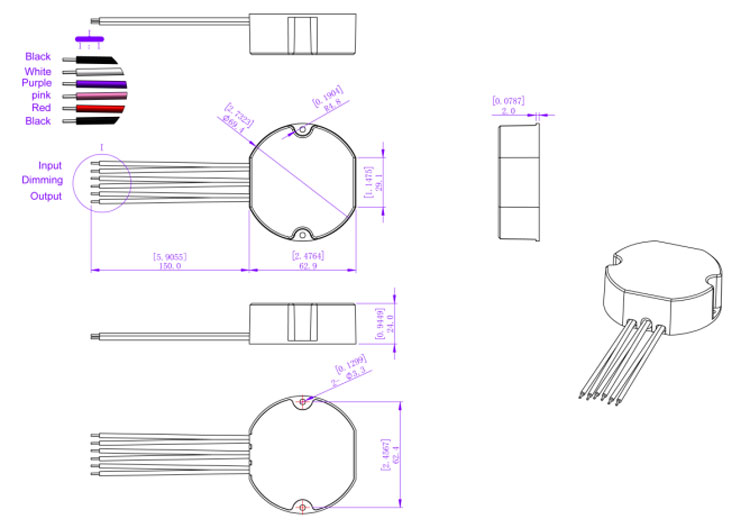

Mechanische Spezifikation
MCB-Empfehlung
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ B | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
| Bei einer Eingangsspannung von 120 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 36 |
| 13A | 47 | |
| 16A | 58 | |
| 20A | 73 | |
| Bei einer Eingangsspannung von 277 V AC ergibt sich folgende Anzahl an LED-Treibern, die den Schutzschaltern zugeordnet sind: | ||
| MCB-Typ | Ebene | Die Anzahl der LED-Treiber |
| Typ C | 10A | 73 |
| 13A | 94 | |
| 16A | 116 | |
| 20A | 145 | |
Notiz ：
1. Die oben genannten Mengen an LED-Treibern, die an Typ C angeschlossen sind, basieren auf der Annahme, dass die maximale Umgebungstemperatur 50 °C beträgt.
2. Der Leistungsschalter sollte entsprechend der Eingangsnennspannung, dem Eingangsnennstrom, der Umgebungstemperatur und der Auslösekennlinie ausgewählt werden.
| Amerikanische Drahtstärke | |
| Eingangsleitung | Schwarz (L) Weiß (N) (2*18AWG) |
| Ausgangsleitung | Rot (V+) Schwarz (V-) (2*22AWG) |
| Dimmdraht | Lila (DIM+) Rosa (DIM-) (2*22AWG) |
Dimmbetrieb

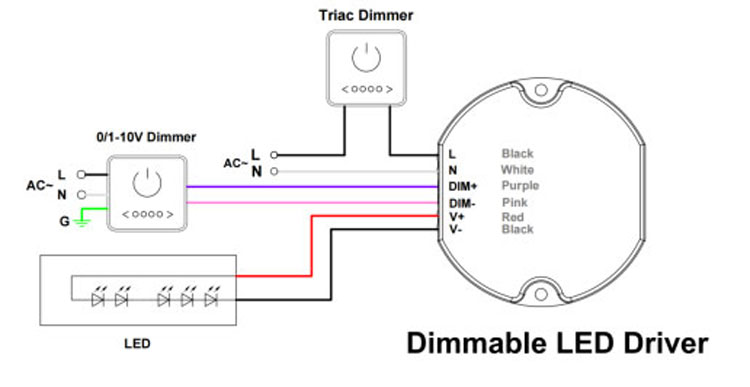

Verwendung zweier Dimmmethoden gleichzeitig , Sie müssen sich vergewissern, dass die LED-Beleuchtung die maximale Helligkeit erreicht, dann können Sie mit der anderen Dimmfunktion arbeiten;

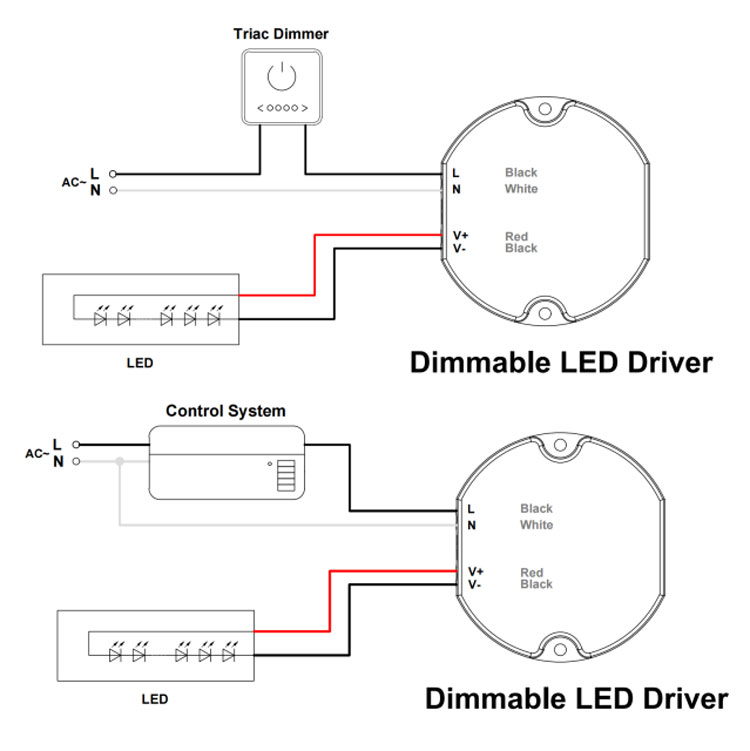

Verwendung einer Dimmstufe ---TRIAC/Phasentrennungsdimmung G
1. Die Pulsweitenmodulation (PWM) der Ausgangsspannung kann über den Eingangsanschluss der Wechselstrom-Phasenleitung (L) durch Verbindung eingestellt werden.
ein Phasen-/Triac-Dimmer o R Beleuchtungssystem.
2. Arbeiten mit F Vorwärtsphase, MLV Und Umgekehrte Phase, ELV, TRIAC-Dimmer oder Beleuchtungssystem.
3. Die Mindestauslastung beträgt etwa 10 %.
4. Bitte verwenden Sie nach Möglichkeit Dimmer mit mindestens 1000 Watt Leistung. 2 multipliziert mit der Ausgangsleistung des Treibers.

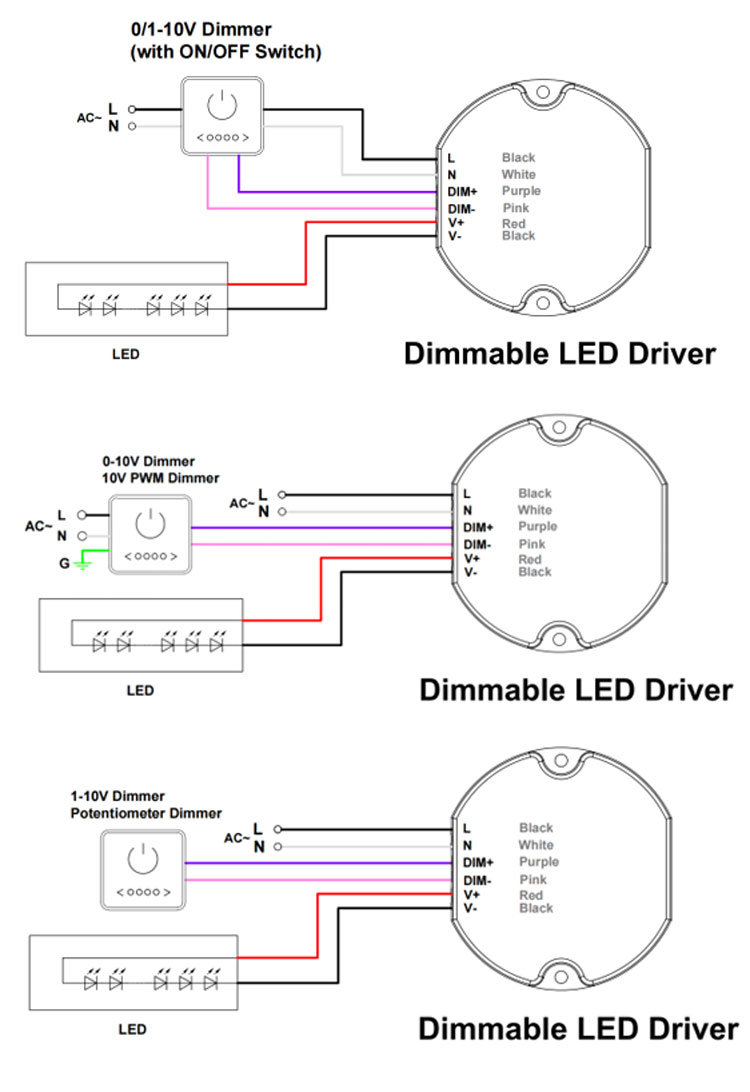

Verwendung einer Dimmfunktion ---0-10/ 1-10 V / 10V PWM/ Potentiometer Dimmen

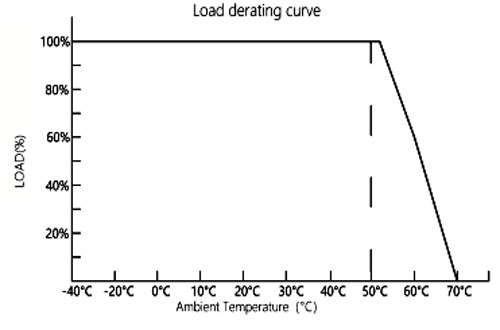

Derating-Kurve
