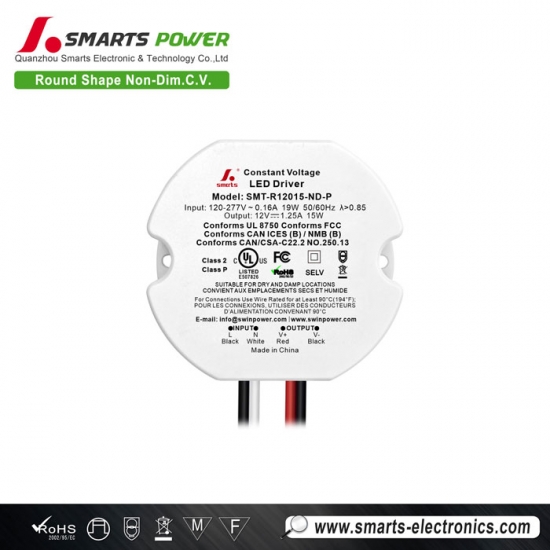

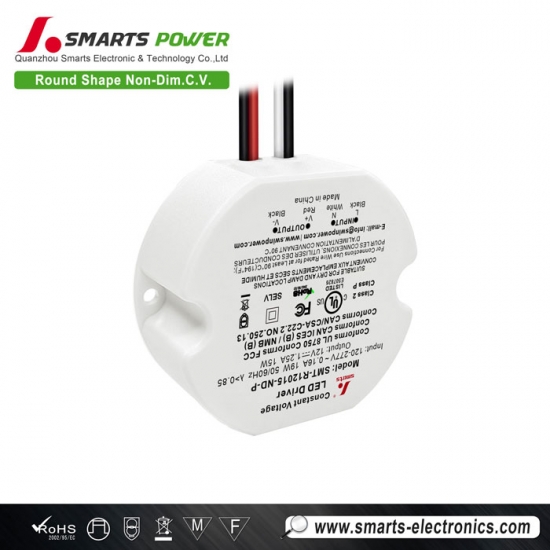

Zuverlässig in ein minimalistisches, nicht dimmbares 15-W-Rund-LED-Netzteil für den Innenbereich
Perfekt für Unterbauleuchten, Vitrinen und kleine Beschilderungen. Das kompakte nicht dimmbare Design lässt sich einfach montieren und bleibt kostengünstig, und das feuchtigkeitsgeschützte Gehäuse eignet sich für feuchtigkeitsanfällige Bereiche. Aktive PFC mit Kurzschluss-/Überlastschutz sorgt für bewährte Sicherheit und Effizienz. Bis zu 86 % Effizienz und 7 Jahre Garantie machen es zu einer zuverlässigen kleinen Investition.
Spezifikation
| Modell | SMT-R12015-ND-P | SMT-R24015-ND-P | SMT-R48015-ND-P | |
| Zertifikat | UL / Class P / Class 2 / SELV / RoHS / REACH | |||
| Ausgang | DC-Nennspannung | 12V | 24V | 48V |
| Spannungstoleranz | ±3% | ±2% | ±2% | |
| Lastregelung | ±2% | ±1% | ±1% | |
| Spannungsregelung | ±0,5% | |||
| Nennstrom | 1,25A | 0,625A | 0,313A | |
| Nennleistung | 15W | |||
| Überschwingen | 8% | 5% | 5% | |
| Eingang | Spannungsbereich | 120-277 VAC | ||
| Frequenzbereich | 50 / 60Hz | |||
| Leistungsfaktor bei Volllast | >0.85 | |||
| THD (typ.) bei Volllast | ≤8% bei 120VAC ≤20% bei 277VAC | |||
| Wirkungsgrad bei Volllast | 79% bei 120VAC 81% bei 277VAC |
82.4% bei 120VAC 83.9% bei 277VAC |
82.5% bei 120VAC 84% bei 277VAC |
|
| AC-Strom (max.) | 0.16A | |||
| Einschaltstrom (typ.) | 1.4A, 22.4us bei 50% Ipeak 120VAC 2.36A, 25.2us bei 50% Ipeak 277VAC | |||
| Ableitstrom | ||||
| Schutz | Kurzschluss | Ausgangsspannung wird abgeschaltet, automatische Wiederherstellung nach Behebung des Fehlerzustands. | ||
| Überlast | 105%~110% Hiccup-Modus, automatische Wiederherstellung nach Behebung des Fehlerzustands. | |||
| Umgebung | Betriebstemperatur (Ta) | -40~+50℃ | ||
| Gehäusetemperatur (Tc) | 90℃ | |||
| Betriebsluftfeuchtigkeit | 20 - 90% rF nicht kondensierend | |||
| Lagertemperatur, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% rF nicht kondensierend | |||
| Temperaturkoeffizient | ±0.03%/℃ (0 - 50℃) | |||
| Vibration | 10 ~ 500Hz, 2G 10 Minuten/Zyklus, X Y Z Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Spannungsfestigkeit | I/P-O/P: 1,88 kVAC | |||
| Isolationswiderstand | I/P-O/P: 100 MΩ / 500 VDC / 25 °C / 70 % RH | |||
| EMV-Störfestigkeit | FCC/ICES erfordern diesen Test nicht. | |||
| EMV-Störaussendung | FCC Part 15 Subpart B | |||
| Überspannungsfestigkeitsprüfung | AC-Stromleitung: Differenzmodus 2 kV | |||
| Sonstiges | Nettogewicht | 0,11 kg | ||
| Abmessungen | 54*48,2*24,0 mm (Φ*B*H) | |||
| Verpackung | 380*290*155 mm 100 Stk./Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 120 V Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Nur innerhalb eines Gehäuses verwenden; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |

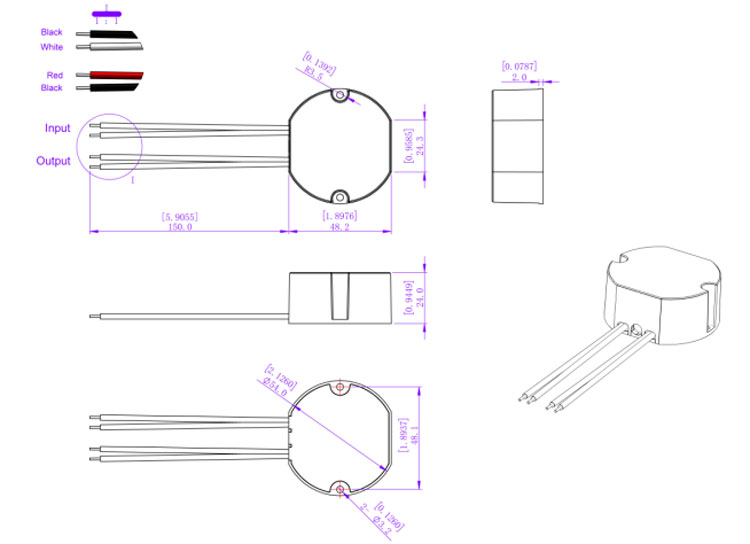

Mechanische Spezifikation
| Wenn die Eingangsspannung 120 VAC beträgt, ist die Anzahl der LED-Treiber, die mit Schutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Anzahl der LED-Treiber |
| C-Typ (Ausschalt- vermögen: 6 kA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Wenn die Eingangsspannung 277 VAC beträgt, ist die Anzahl der LED-Treiber, die mit Schutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Anzahl der LED-Treiber |
| C-Charakteristik (Ausschalt- vermögen: 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
Dimmbetrieb
