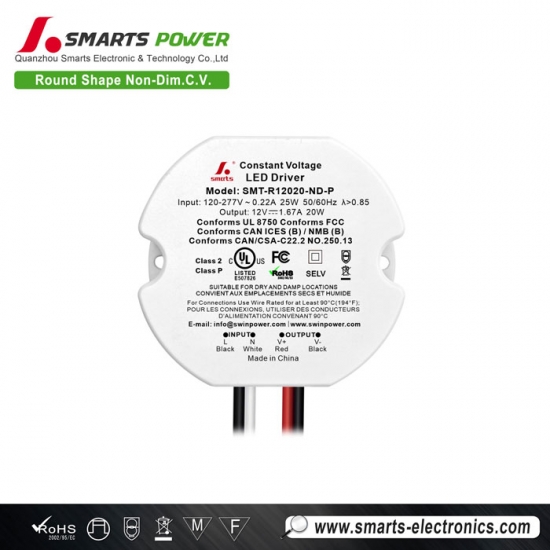

Runde 20W LED-Konstantspannungs-Netzteil aus Kunststoff mit 7 Jahren Garantie
Klein, aber robust. Das platzsparende Kunststoffgehäuse passt in schmale Hohlräume und ist für feuchte Bereiche wie Badezimmer und überdachte Außenbereiche ausgelegt. Aktive PFC sowie Überlast- und Kurzschlussschutz sorgen für einen sicheren und effizienten Betrieb mit einem Wirkungsgrad von bis zu 86 %. Kein Lüfter, kein Lärm – nur stetige Konvektionskühlung. Ein zuverlässiger, kompakter 20W-Treiber mit 7 Jahren Garantie.
Spezifikation
| Modell | SMT-R12020-ND-P | SMT-R24020-ND-P | SMT-R48020-ND-P | |
| Zertifikat | UL / FCC / ICES-005 / Class P / Class 2 / SELV | |||
| Ausgang | DC-Nennspannung | 12V | 24V | 48V |
| Spannungstoleranz | ±3% | ±2% | ±2% | |
| Lastregelung | ±2% | ±1% | ±1% | |
| Spannungsregelung | ±0,5% | |||
| Nennstrom | 1,67A | 0,83A | 0,42A | |
| Nennleistung | 20W | |||
| Überschwingen | 10% | 5% | 5% | |
| Eingang | Spannungsbereich | 120-277VAC | ||
| Frequenzbereich | 50 / 60Hz | |||
| Leistungsfaktor bei Volllast | >0.85 | |||
| THD (typ.) bei Volllast | ≤10% bei 120VAC ≤15% bei 277VAC | |||
| Wirkungsgrad bei Volllast | 82% bei 120VAC 82% bei 277VAC |
85.5% bei 120VAC 85.5% bei 277VAC |
86% bei 120VAC 85% bei 277VAC |
|
| AC-Strom (max.) | 0.22A | |||
| Einschaltstrom (typ.) | 2.28A, 35µs bei 50% Ipeak 120VAC 4.68A, 40µs bei 50% Ipeak 277VAC | |||
| Ableitstrom | ||||
| Schutz | Kurzschluss | Ausgangsspannung wird abgeschaltet, automatische Wiederherstellung nach Beseitigung des Fehlerzustands. | ||
| Überlast | 105%~110% Hiccup-Modus, automatische Wiederherstellung nach Beseitigung des Fehlerzustands. | |||
| Umgebung | Betriebstemperatur (Ta) | -40~+50℃ | ||
| Gehäusetemperatur (Tc) | 90℃ | |||
| Betriebsluftfeuchtigkeit | 20 - 90% rF nicht kondensierend | |||
| Lagertemperatur, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% rF nicht kondensierend | |||
| Temperaturkoeffizient | ±0.03%/℃ (0 - 50℃) | |||
| Vibration | 10 ~ 500Hz, 2G 10 Minuten/Zyklus, X Y Z Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Spannungsfestigkeit | I/P-O/P: 1,88 kVAC | |||
| Isolationswiderstand | I/P-O/P: 100 MΩ / 500 VDC / 25 °C / 70 % RH | |||
| EMV-Störfestigkeit | FCC/ICES erfordern diesen Test nicht. | |||
| EMV-Störaussendung | FCC Part 15 Subpart B; ANSI C63.4:2014+A1:2017; ICES-005 Issue 5; NMB-005 | |||
| Stoßspannungsfestigkeitsprüfung | AC-Stromleitung: Gegentaktmodus 2 kV | |||
| Sonstiges | Nettogewicht | 0,138 kg | ||
| Abmessungen | 69,4*62,9*24,0 mm (Φ*B*H) | |||
| Verpackung | 385*290*190 mm 80 Stk./Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 120 V Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Nur innerhalb eines Gehäuses verwenden; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |
Mechanische Spezifikation
| Wenn die Eingangsspannung 120 Vac beträgt, ist die Anzahl der LED-Treiber, die mit Leitungsschutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Die Anzahl der LED-Treiber |
| C-Typ (Ausschalt- vermögen: 6 kA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Wenn die Eingangsspannung 277 Vac beträgt, ist die Anzahl der LED-Treiber, die mit Leitungsschutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Die Anzahl der LED-Treiber |
| C-Charakteristik (Ausschalt- vermögen: 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
Dimmbetrieb
