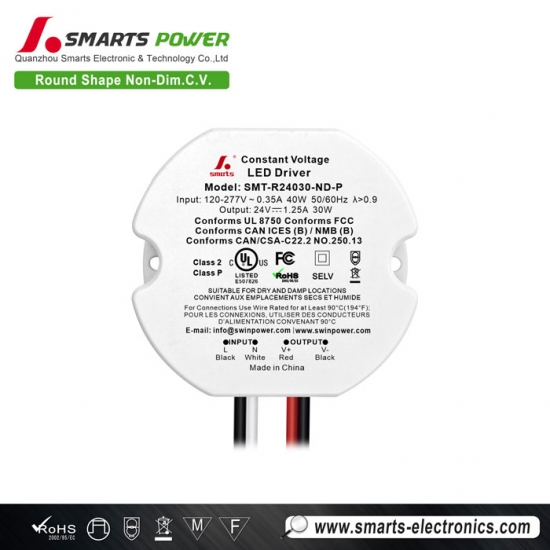

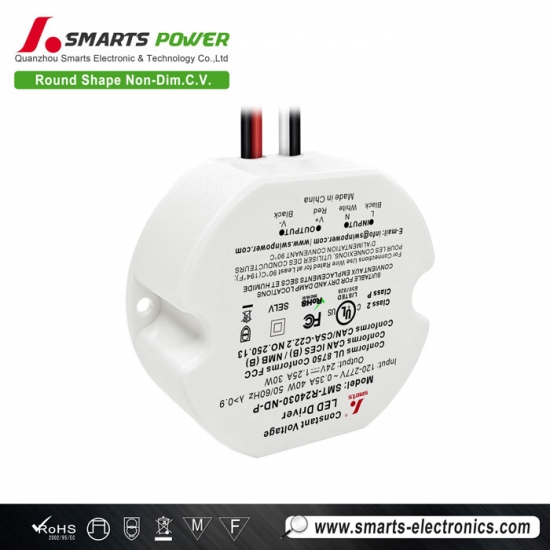

Runde Serie 30W Konstantspannungs-Rund-LED-Treiber-Netzteil mit 7 Jahren Garantie
Nicht dimmbares LED-Netzteil 30W. Sein kompaktes Gehäuse enthält aktive PFC, Kurzschluss- und Überlastschutz sowie einen Wirkungsgrad von bis zu 86 % für einen sicheren, leisen und langfristigen Betrieb. Die Konvektionskühlung bedeutet, dass keine Verschleißteile vorhanden sind; das für feuchte Umgebungen ausgelegte Gehäuse lässt sich sicher in Innenräumen oder in überdachten Außenbereichen installieren. Die Nicht-Dimmbarkeit sorgt für Einfachheit – gebaut für Langlebigkeit mit einer 7-Jahres-Garantie.
Spezifikation
| Modell | SMT-R24030-ND-P | |
| Zertifikat | UL ausstehend / SELV | |
| Ausgang | DC-Nennspannung | 24V |
| Spannungstoleranz | ±2% | |
| Lastregelung | ±1% | |
| Spannungsregelung | ±0,5% | |
| Nennstrom | 1,25A | |
| Nennleistung | 30W | |
| Überschwingen | 5% | |
| Eingang | Spannungsbereich | 120-277VAC |
| Frequenzbereich | 50 / 60Hz | |
| Leistungsfaktor bei Volllast | >0,9 | |
| THD (typ.) bei Volllast | ≤8%@120VAC ≤12%@277VAC | |
| Wirkungsgrad bei Volllast | 85,5%@120VAC 86%@277VAC | |
| AC-Strom (max.) | 0,35A | |
| Einschaltstrom (typ.) | 2,08A, 54us @50%Ipeak 120VAC 4,48A, 53us @50%Ipeak 277VAC | |
| Ableitstrom | ||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, erholt sich automatisch nach Beseitigung des Fehlerzustands. |
| Überlast | 105%~110% Hiccup-Modus, erholt sich automatisch nach Beseitigung des Fehlerzustands. | |
| Umgebung | Arbeitstemperatur | -40~+50℃ (siehe Derating-Kurve unten) |
| Gehäusetemperatur (Tc) | 90℃ | |
| Arbeitsluftfeuchtigkeit | 20 - 90% RH nicht kondensierend | |
| Lagertemperatur, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% RH nicht kondensierend | |
| Temperaturkoeffizient | ±0,03%/℃ (0 - 50℃) | |
| Vibration | 10 ~ 500Hz, 2G 10 Minuten/Zyklus, X Y Z Achse jeweils 72 Minuten | |
| Sicherheit & EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 No.250.13 |
| Spannungsfestigkeit | I/P-O/P: 1,88KVAC | |
| Isolationswiderstand | I/P-O/P: 100MΩ / 500VDC / 25℃ / 70% RH | |
| EMV-Störfestigkeit | FCC/ICES erfordern diesen Test nicht. | |
| EMV-Störaussendung | FCC Part 15 Subpart B | |
| Überspannungsfestigkeitsprüfung | Wechselstromleitung: Differentialmodus 2 kV | |
| Sonstiges | Nettogewicht | 0,193KG |
| Abmessungen | 74,4*66,4*24,0mm (Φ*B*H) | |
| Verpackung | 385*290*190mm 80Stk./Karton | |
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 120V Eingang, Nennlast und 25℃ Umgebungstemperatur gemessen. | |
| 2. Nur innerhalb eines Gehäuses verwenden; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||
 |
 |
 |
 |
Mechanische Spezifikation
| Wenn die Eingangsspannung 120Vac beträgt, ist die Anzahl der LED-Treiber, die mit Schutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Die Anzahl der LED-Treiber |
|
C-Typ (Ausschalt- vermögen: 6KA) |
10A | 40 |
| 13A | 52 | |
| 16A | 64 | |
| 20A | 81 | |
| 25A | 101 | |
| Wenn die Eingangsspannung 277Vac beträgt, ist die Anzahl der LED-Treiber, die mit Schutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Die Anzahl der LED-Treiber |
|
C-Typ (Ausschalt- vermögen: 6KA) |
10A | 83 |
| 13A | 108 | |
| 16A | 133 | |
| 20A | 166 | |
| 25A | 208 | |
Dimmbetrieb
Verwandte Produkte

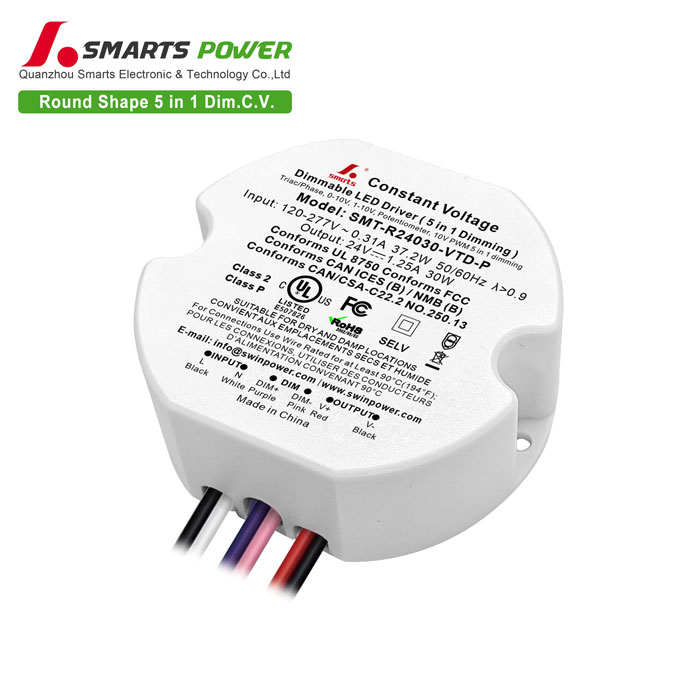

 der 30W LED-Treiber liefert eine gleichmäßige TRIAC- und 0-10V-Dimmung für anspruchsvolle LED-Streifen und -Module. Der Konstantspannungsausgang bei 120–277VAC eignet sich für Wohn- und Geschäftsgebäude, während aktive PFC und ein Wirkungsgrad von bis zu 86 % Wärme und Kosten kontrollieren. Kurzschluss- und Überlastschutz, lüfterlose Konvektionskühlung und ein für trockene/feuchte Umgebungen zugelassenes Kunststoffgehäuse sorgen für einen sicheren und leisen Betrieb. Maximale Leistung, vollständig dimmbar — 7 Jahre Garantie.
