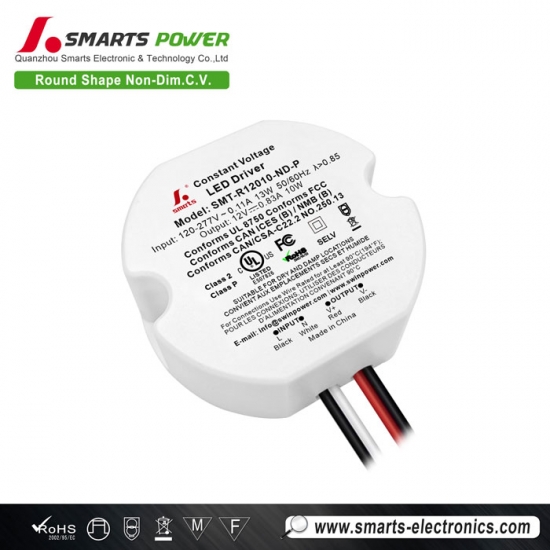

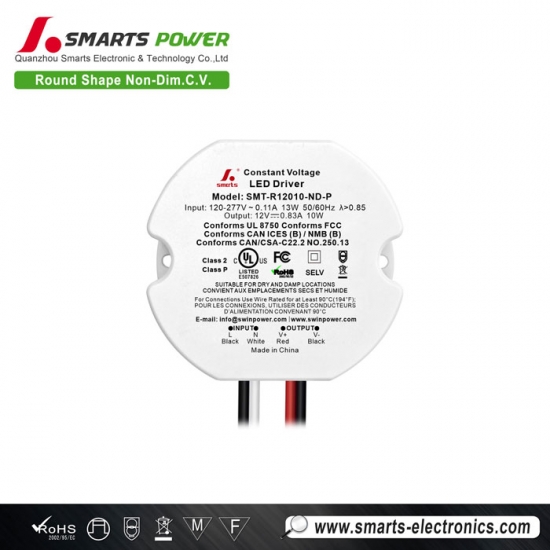

Einfaches, feuchtigkeitsgeschütztes 10W LED-Netzteil mit konstanter Spannung und runder Form
Eine schlichte, unkomplizierte Stromquelle für kleine LED-Projekte. Das nicht dimmbare Design hält die Installation einfach und erschwinglich, und das kleine runde Profil passt in enge Anschlussdosen. Das Kunststoffgehäuse ist sicher für feuchte Bereiche wie Küchen und Badezimmer. Mit aktiver PFC, Überlastschutz und leiser Konvektionskühlung läuft es jahrelang sorgenfrei – unterstützt durch eine 7-Jahres-Garantie.
Spezifikation
| Modell | SMT-R12010-ND-P | SMT-R24010-ND-P | SMT-R48010-ND-P | |
| Zertifikat | UL / Class P / Class 2 / SELV / RoHS / REACH | |||
| Ausgang | DC-Nennspannung | 12V | 24V | 48V |
| Spannungstoleranz | ±3% | ±2% | ±2% | |
| Lastregelung | ±2% | ±1% | ±1% | |
| Spannungsregelung | ±0.5% | |||
| Nennstrom | 0.833A | 0.417A | 0.208A | |
| Nennleistung | 10W | |||
| Überschwingen | 8% | 5% | 5% | |
| Eingang | Spannungsbereich | 120-277VAC | ||
| Frequenzbereich | 50 / 60Hz | |||
| Leistungsfaktor bei Volllast | >0.85 | |||
| THD (typ.) bei Volllast | ≤8% bei 120VAC ≤18% bei 277VAC | |||
| Wirkungsgrad bei Volllast | 79.7% bei 120VAC 80.1% bei 277VAC |
82.8% bei 120VAC 83.1% bei 277VAC |
79.5% bei 120VAC 83% bei 277VAC |
|
| AC-Strom (max.) | 0.11A | |||
| Einschaltstrom (typ.) | 1.4A, 22.4us bei 50% Ipeak 120VAC 2.36A, 25.2us bei 50% Ipeak 277VAC | |||
| Ableitstrom | ||||
| Schutz | Kurzschluss | Ausgangsspannung abschalten, erholt sich automatisch nach Beseitigung des Fehlerzustands. | ||
| Überlast | 105%~110% Hiccup-Modus, erholt sich automatisch nach Beseitigung des Fehlerzustands. | |||
| Umgebung | Betriebstemperatur (Ta) | -40~+50℃ | ||
| Gehäusetemperatur (Tc) | 90℃ | |||
| Betriebsluftfeuchtigkeit | 20 - 90% rF nicht kondensierend | |||
| Lagertemperatur, Luftfeuchtigkeit | -40 - +80℃, 10 - 95% rF nicht kondensierend | |||
| Temperaturkoeffizient | ±0.03%/℃ (0 - 50℃) | |||
| Vibration | 10 ~ 500Hz, 2G 10 Minuten/Zyklus, X Y Z Achse jeweils 72 Minuten | |||
| Sicherheit & EMV | Sicherheitsstandards | UL8750; CAN/CSA-C22.2 No.250.13 | ||
| Spannungsfestigkeit | I/P-O/P: 1,88 kVAC | |||
| Isolationswiderstand | I/P-O/P: 100 MΩ / 500 VDC / 25 °C / 70 % RH | |||
| EMV-Störfestigkeit | FCC/ICES erfordern diesen Test nicht. | |||
| EMV-Störaussendung | FCC Part 15 Subpart B | |||
| Stoßspannungsfestigkeitsprüfung | AC-Stromleitung: Gegentaktmodus 2 kV | |||
| Sonstiges | Nettogewicht | 0,11 kg | ||
| Abmessungen | 54*48,2*24,0 mm (Φ*B*H) | |||
| Verpackung | 380*290*155 mm 100 Stk./Karton | |||
| Hinweise | 1. Sofern nicht anders angegeben, werden alle Spezifikationen bei 120 V Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen. | |||
| 2. Nur innerhalb eines Gehäuses verwenden; DOIT ÊTRE INSTALLÉ DANS UNE ENCEINTE. | ||||
 |
 |
 |
 |
Mechanische Spezifikation
| Wenn die Eingangsspannung 120 VAC beträgt, ist die Anzahl der LED-Treiber, die mit Leitungsschutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Anzahl der LED-Treiber |
| C-Typ (Ausschalt- vermögen: 6 kA) |
10 A | 40 |
| 13 A | 52 | |
| 16 A | 64 | |
| 20 A | 81 | |
| 25 A | 101 | |
| Wenn die Eingangsspannung 277 VAC beträgt, ist die Anzahl der LED-Treiber, die mit Leitungsschutzschaltern kombiniert werden können, wie folgt: | ||
| LS-Schalter-Typ | Stufe | Anzahl der LED-Treiber |
| C-Charakteristik (Ausschalt- vermögen: 6 kA) |
10 A | 83 |
| 13 A | 108 | |
| 16 A | 133 | |
| 20 A | 166 | |
| 25 A | 208 | |
